例81  长虹KFR-50LW/WBQ空调器显示“E2”通信故障，室外机电源灯亮
    故障分析  一般是内外机通信电路或室外机电脑板没有工作。
    故障检修  如图6-20所示，在室外机接线板的L、N之间有220VAC时，测通信线对N线电压偏高，正常为12V上下跳动，说明室外机通信电路有问题，经查通信电源的滤波电容C306失效。换上新电容故障消除。

    经验：
    如测室外电脑板无+5V、+ 12V电源，通常是开关电源电路中的IC307短路，或开关变压器初级开路、启动电队R320开路。拆卸法或电阻法测试这三个器件前，一定要对C49放电，以免扩大故障或损坏万用表。
    例82  长虹KFR-36GW/BMF空调器运行灯闪，自诊显示通信故障
    故障分析  把面板上的开关拨到“全停止”的位置，故障指示灯1亮，表示通信故障。

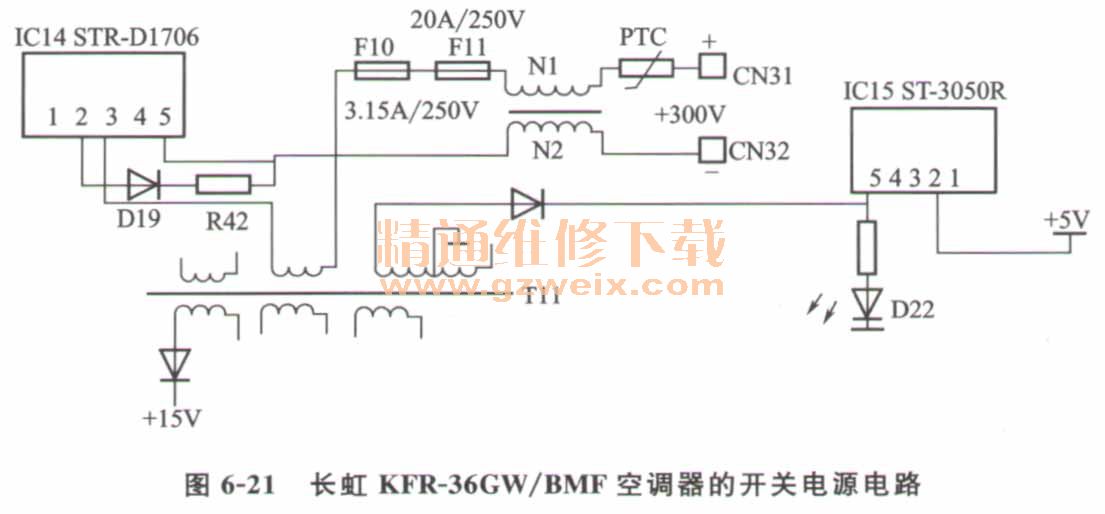

    故障检修  如图6-21所示，观察室外机，指示灯不亮，测室外机220V正常，测室外主电源无+300V输出，说明室外开关电源没有工作，经查开关管STRD1706炸裂，保险电阻R42开路，更换后，故障排除。

    例83  格力采用非倒扣电器盒的变频外显示“E6”通信故障
    故障分析  如图6-22所示，首先室内机CPU由SENT脚向外机发送通信信号，经过室内外连接线传输给室外机接收，当室外机CPU的INCEPT脚接收到该信号后，则室外机的绿灯会闪亮，同时由SENT脚向内机发送通信信号，如连续1～3 min室内机没有接收到室外机发送的正确信号，则视为通信故障并保护停机。

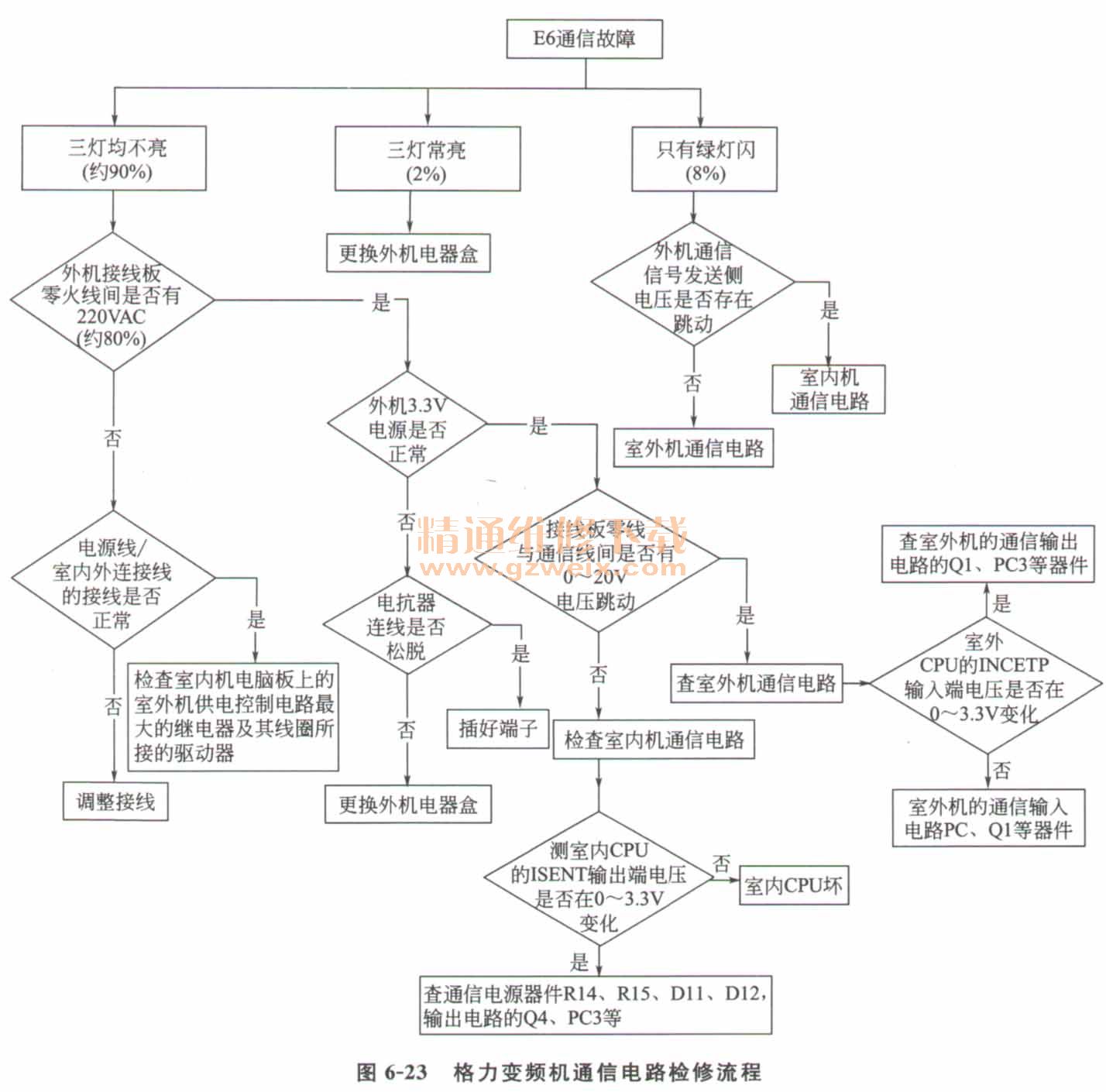

    故障检修  通过外机板指示灯显示情况来确定检修方向，见图6-23所示。

    例84  格力采用倒扣电器盒的2P及以上机显示“E6”通信故障
    故障分析  首先室内机向室外机发送联络信号，经过室内外连接线传输给室外机接收。如果室外机接收到该信号后，4个故障指示灯全亮，同时室外机向室内机发送通信信号。

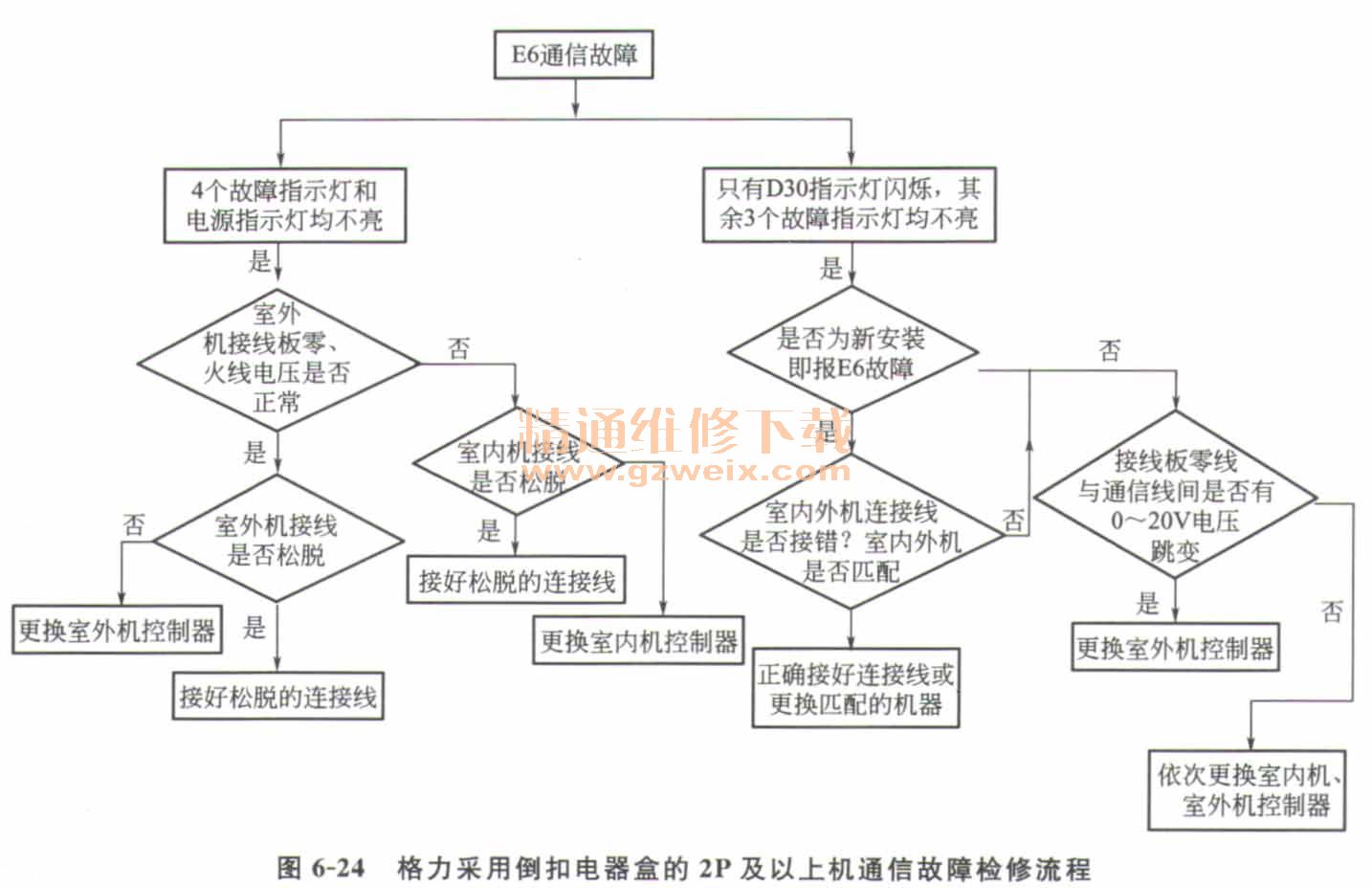

    故障检修  通过观察室外机的指示灯状态确定检修方向，如图6-24所示。
