5.4 报警电压异常故障代码
报警电压异常的原因：一般是电网电压检测电路有问题，个别是＋5V电源略低导致CPU误判。
例101 海信KFR 3001GW/BP空调器报警欠压保护
故障分析 CPU通过分析17脚电压判断电网电压值，当17电压低于1. 07VDC，判断电网电压低于120VAC,执行欠压保护。
故障检修 测CPU的+5V正常，17脚电压不足1V,说明电网电压检测电路有问题，对这个电路上的易损件BT201、R504检查，结果为R504阻值变大，更换后，空调器工作正常。
例102 海信KFR-2801GW/BP空调器报普电压异常
故障分析 该机室内外机均设置有电压检测电路。按先易后难的维修原则，先检测室内机电压检测电路。

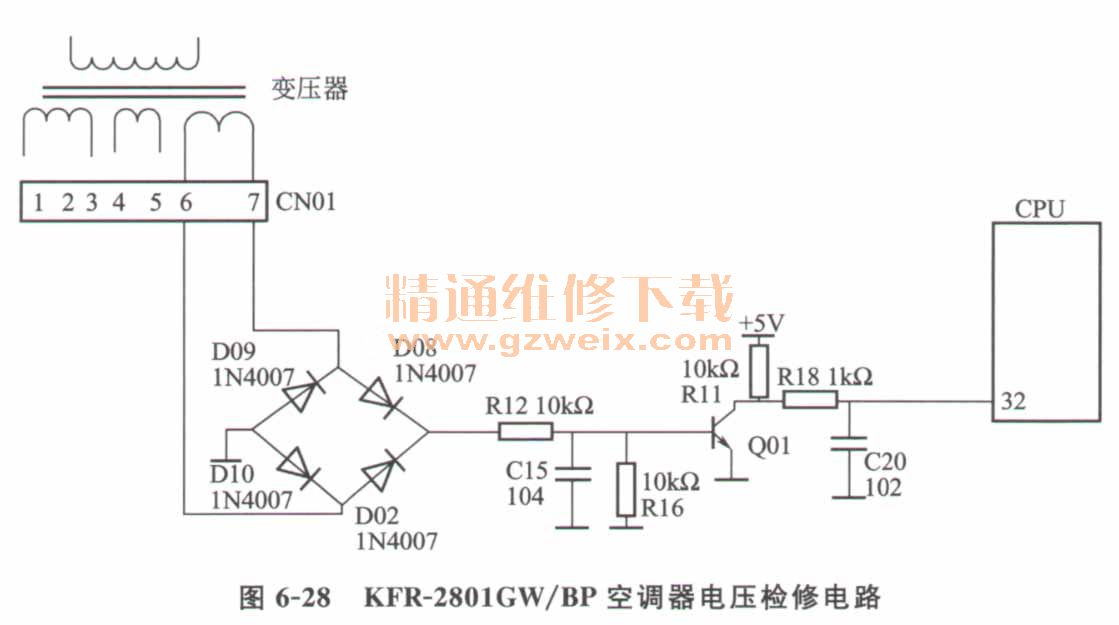

故障检修 如图6-28所示为室内机电压检测电路，CPU通过检修32脚过零脉冲一方面判断电网电压的过零点用于控制内风机的启动时间，另一方面判断电网电压值。
测过零检测管Q01的b极电压为0. 7 V正常值，c极为0. 4V正常值，对R18、C20进行检查，结果为R18阻值变大，更换后，故障排除。
例103 海信KFR-3602GW/BP空调器报警电网过高
故障分析 一般是CPU电压检测端电压过高，个别是+5V电源或存储器内数据错误。

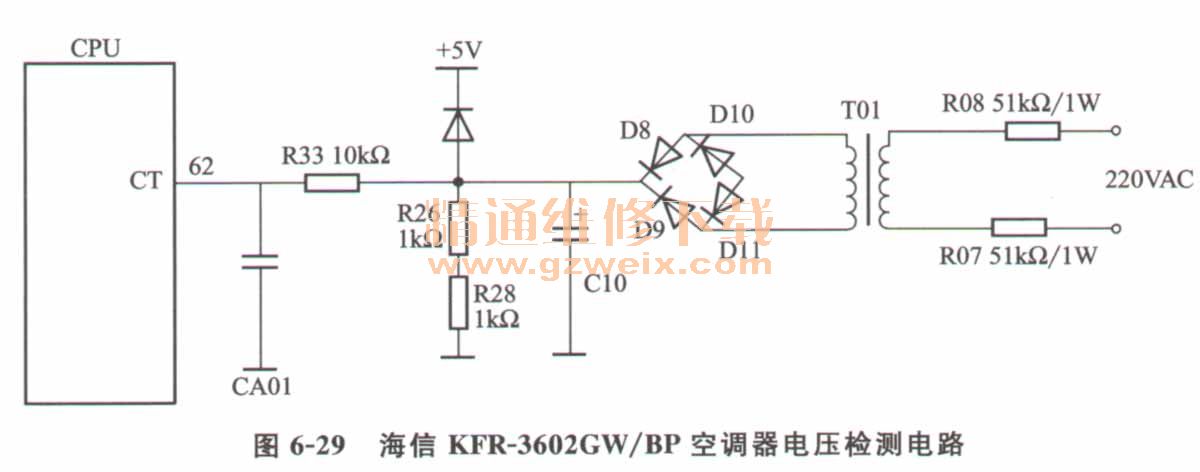

故障检修 如图6-29所示是该机的室外机电压检测电路。在测电源插座电压为225V，+5V电源为5. 1V正常值时，继续测CPU的62脚电压检测端电压，结果明显高于正常值＋2. 10V，说明电压检测电路有问题。分析电压检测电路，只有R26、R28阻值变大会造成CPU的62脚偏高，对这两个电阻进行检测，结果为R28阻值变大。更换后，空调器恢复正常工作。
经验：
本机电压检测电路中的T0 1、 R07、R08、C10、CA01也易损坏，引起CPU的62脚电压为0V（正常时应为2V左右），造成空调器压缩机不运转、外风扇运转。
例104 长虹KFR-36GW/BMF空调器运行灯闪，自诊显示电压异常
故障分析 把室内机面板上的开关拨到“全停止”的位置，故障指示灯1、3亮2闪，表示AC电压检测异常。
故障检修 此机室内外机均有电压检测电路，先拆开室内机，测室内机主芯片46脚电压为2-5V，说明室内机AC电压检测正常。检修室外机，发现保险管F12熔断，内壁发黑，是后级器件有击穿短路导致严重过流的典型表现，经查D31、D33击穿，更换后，故障排除。
例105 海信KFR-2608GW/BP机外机启动就停，内风机不转，运行灯、高效灯亮
故障分析 该机运行灯、高效灯同时亮，报警瞬间停电故障代码。

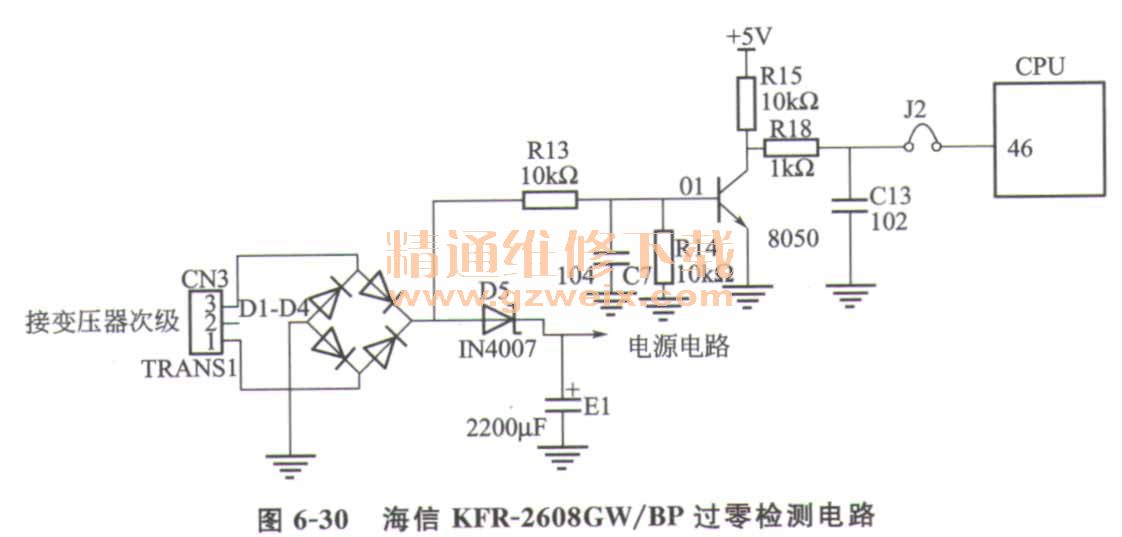

故障检查 如图6-30所示，这是室内电脑板上的CPU判断46脚无过零脉冲，一方而无法启动风扇运转，另一方面执行瞬间停电保护停机。
测过零检测三极管Q1的c极电压为0. 4V、b极电压为0. 7V，均属于正常，测CPU的46脚过零检测电压为零。拔掉空调器电源插头，测Q1的c极与CPU的46脚间的电阻为10kΩ,正常应为1kΩ。经查两者之间有一跨接线J2虚焊。重焊后试机，室内机风机运转正常。
维修提示：
该系列机型的室内控制板采用单面小孔印制板，容易造成虚焊现象，在维修时要注意检查。
