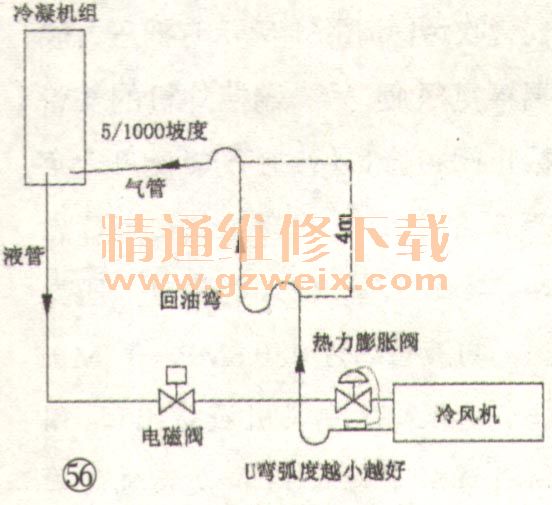

（1）外机比内机高的管路安装要求（如图56所示）

冷凝机组外机比内机高时，安装要注意回油问题。因为冷库常用冷媒是溶于或微溶于冷冻油。在制冷循环中，大部分中小型机组是不带油分离器的，因此，在冷风机（内机）比冷凝机组（外机）安装低时要考虑回油问题，避免冷冻油集聚在内机导致外机的压缩机缺油现象，容易损坏压缩机。
    在实际工程施工中，一般9在冷风机的气管出口处，安装U型回油弯，如图56所示，为了保证回（带）油速度，同时要求回油弯的曲率半径越小越好，直立管回油速度控制在8m/s，水平管4m/s比较适宜。
    当冷凝机组与冷风机的高低差超过4米时，就要考虑在直立的回气管段每隔4m安装回油弯，如图56所示，总高度差不能超过20m、避免回油不畅，影响压缩机的润滑，导致压缩机加剧磨损和烧毁压缩机的现象。
   （2）外机比内机低的管路安装要求（如图57所示）

为了避免冷凝机组停机后，大量的液态冷媒依据高位差，从冷风机、回气管段倒流回冷凝机组的吸气管口，待下次启动时，压缩机瞬间吸入过量的液态冷媒，容易导致液击损坏压缩机的现象，在冷库实际工程管路安装中，当冷风机比外机高时，一般需要把其中的一段回气管段高于冷风机，避免产生停机后的过量回液，同时，在冷风机回气管出口处设置回油弯，更好解决回油、液击的问题，如图57所示。
    冷库工程中，一般建议内机与外机的高度差尽量不要超过4米，以确保正常的回油与制冷能效。

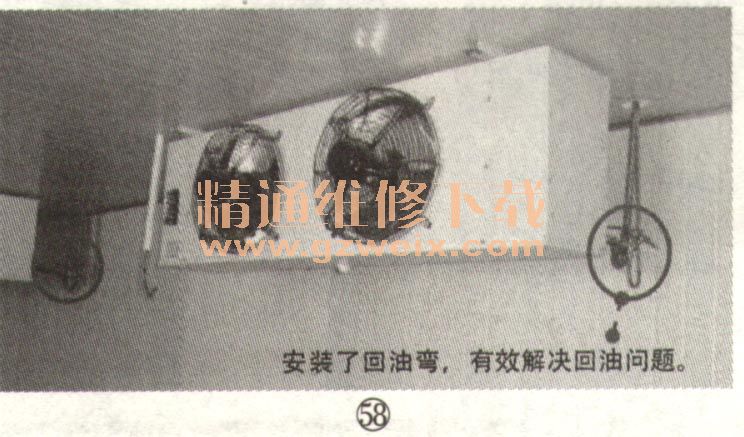

    图58所示为冷风机回气管段出口处做有回油弯；图59所示为冷风机回气管段出口处没有设置回油弯。
