2．加热电路故障
　　
　　加热电路指连接加热器的线路和控制部件。除对线路进行检查外，需根据具体电路对各控制部件进行检查。下面介绍的是各种滚筒式洗衣机上共用部件的故障检查。
　　
　　在实际检修中，一般应首先检查内部线路。根据电路图（更好的是接线表）对构成加热电路的连接导线逐一检查，检查导线是否接错、插头松脱，必要时用万用表检查导线是否断线。
　　

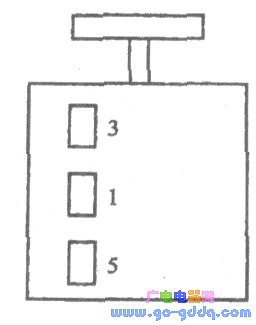

　　不加热开关、冷热洗选择开关、调温器起到接通或断开加热电路的作用。调温器在加热达到选择温度时就断开，不加热开关和冷热洗选择开关是一种按钮开关，当按钮未按下时，开关接通加热电路，当按钮按下时，开关接通洗涤电路。例如TEMA832型洗衣机上的不加热开关（见下图所示）。按钮未按下时，触点3接通、触点5断开；按钮按下（选择不加热）时，触点5接通、触点3断开。在按钮未按下和按下时，分别用万用表测不同触点接线端的通断，就可检查开关是否正常。

　　
　　调温器是液体膨胀式温度控制器，其控制温度可在O℃～60℃或0℃～90℃范围内任意设定。
　　

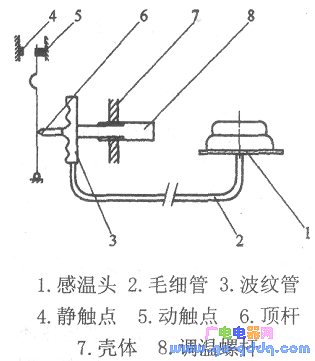

　　调温器的结构如下图所示。滚筒式洗衣机的调温器一般由感温头、毛细管、波纹管、调温螺杆、动静触点组成。感温头、毛细管及波纹管内充满液体，该液体膨胀系数大、沸点高、凝固点低、黏度低。利用该液体温度不同，其体积膨胀也不同的道理，通过温度而使波纹管产生位移，进而接通和断开触点。

　　
　　调温器感温头安装在洗衣机外筒下方与加热器相邻的地方，与洗涤液接触，可以直接感受到洗涤液的温度，进而控制触点的通断。调温螺杆起到调节簧片动作温度的作用。旋转调温螺杆时，螺杆产生前后位移，调节波纹管位移距离。
　　
　　调温器好坏的简单判断方法是；在室温下转动温度调节旋钮，大约在室温20℃～30℃之间，调温器指针也在20℃～30℃之间，应听到“啪”的一声，表明调温器触点动作温度基本合格。若听不到“啪”的一声或动作点显示温度与室温相差很大，则表示调温器无动作零点或动作漂移，需要更换新的调温器。
　　
　　调温器串联在加热电路中，通过温度旋钮来设定洗涤液温度。若不选择温度，旋钮指示零点，其触点P-l断开、P-2接通，旋转旋钮选择了加热温度后，其触点P-l接通、P-2断开。
　　
　　洗涤时，若已通过旋转温度旋钮选择了加热温度，但是不加热，可用万用表测量调温器触点的通断，若P-l不通，则是调温器损坏，应更换调温器。
　　
　　温控器又称温度继电器，是指所控制温度为定值（不可调）的温控器。滚筒式洗衣机中使用的温控器为金属膨胀式，由双金属片、触头、外壳等组成，如下图所示。

　　
　　双金属片由膨胀系数不同的两种金属片冲压成具有一定挠度的碟形元件。双金属片受热后由于两种金属膨胀系数不同而发生变形，由凸形变成凹形，推动瓷柱使触点断开，切断电路。当温度降至设定点以下时，双金属片又急速恢复原状，在簧片弹力作用下，触点又接触，接通电路。
　　

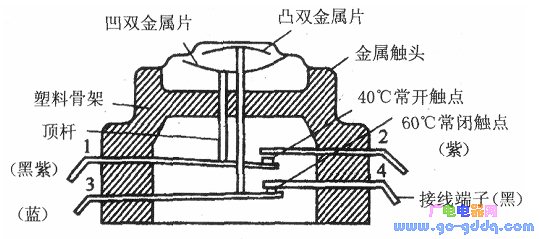

　　温控器有控制一点温度的，也有控制两点温度的。图5为控制两点温度的温控器，有两组温度控制触点：一组为常开触点，当加热器加温到第一档温度（洗涤液水温40℃）时，这组触点接通，使电机开始做洗涤运转：另一组为常闭触点，当洗涤液温度升到第二档温度(60℃)时，这组触点断开，停止加热。但是，也有的控制两点温度的温控器，两组温度控制触点都为常闭触点。
　　
　　温控器安装在外筒底部，与加热器相邻，直接与洗涤液接触。因此，采用密封式碟形结构。
　　
　　接于加热电路中的温控器触点是常闭触点。在具有不加热开关或冷热洗选择开关的加热电路中，温控器的作用是控制最高加热温度，当加热温度达到60℃时，温控器常闭触点断开，切断加热电路。在具有调温器的加、热电路中，温控器的作用是起到超温保护作用。
