海尔简约Easy系列滚筒洗衣机微电脑电控板原理与检修(上)
来源:家电维修  作者:佚名  2018-04-19 08:49:59

    本文以海尔XQG50 -807型滚筒洗衣机为例,介绍该系列洗衣机电控板的维修实例,供同行参考!

    一、整机概述

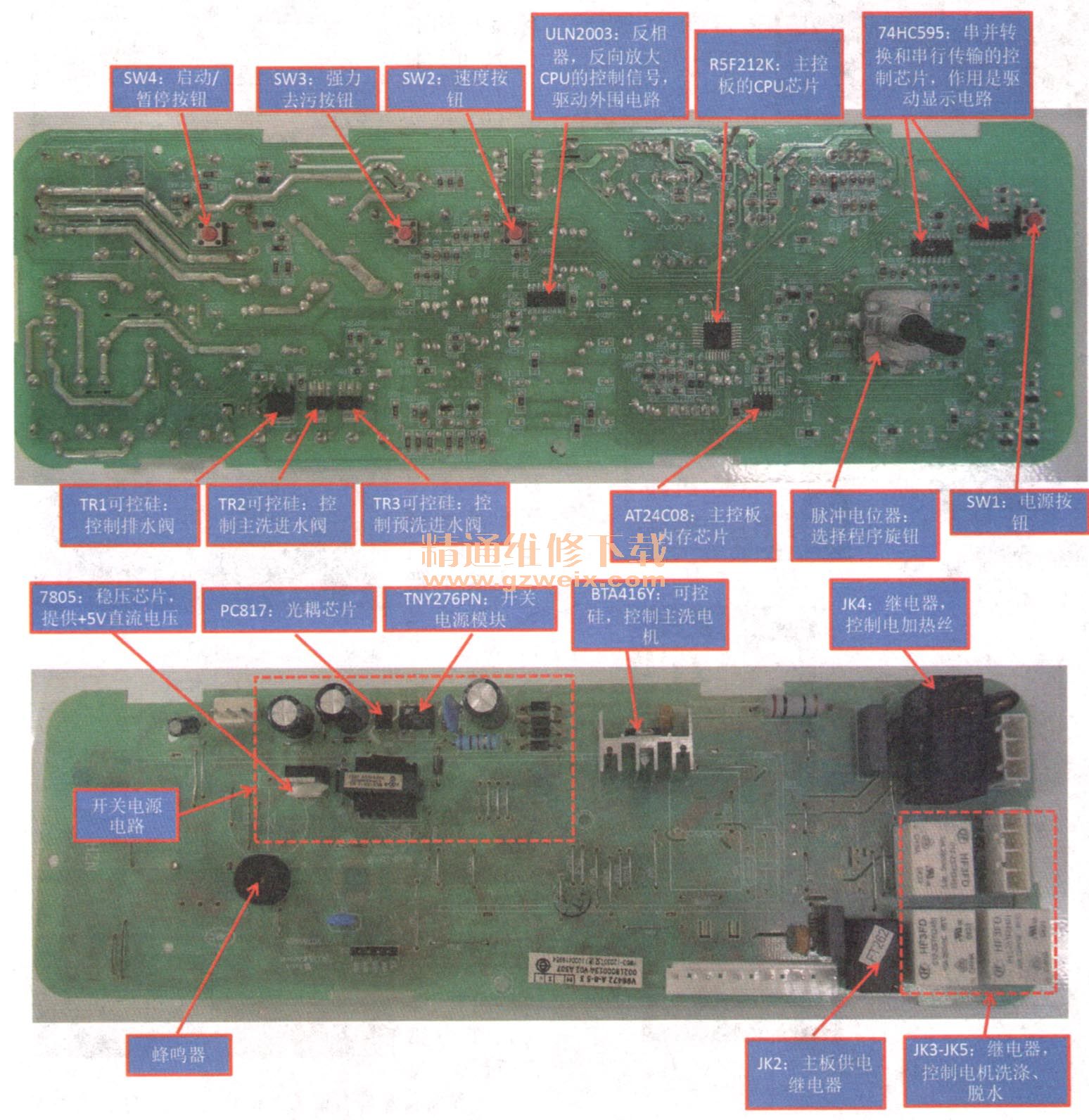

    洗衣机外观与电控板安装位置如图1、图2所示,电控板外形如图3、图4所示。







    1.工作原理

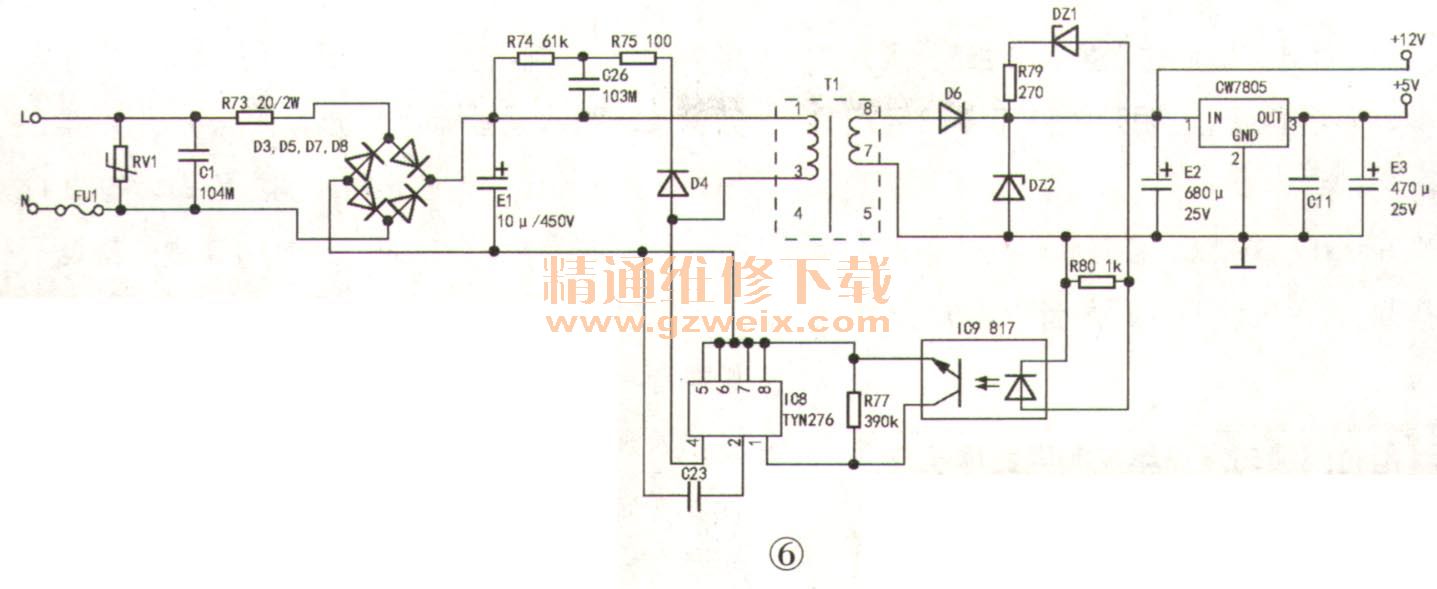

    开关电源电路原理图,如图6所示。AC220V电源经过电路板“细线”替代的保险丝FU1后并接了压敏电阻,用于防止瞬间的高电压进入板子,损坏、烧毁器件,之后火线串接了2W的限流电阻,连接到由四颗二极管组成的整流桥,整流输出的直流电经E1电解电容滤波后经开关变压器的①、③脚后直接加到TNY276开关管模块IC8的④脚,期间由R74、R75、D4等组成尖峰脉冲吸收电路,防止开关管“通/断”期间反峰电压击穿管子。当开关电源工作时,从开关变压器次级⑧脚输出经D6二极管整流滤波后的直流电并接了稳压管DZ2,确保输出电压的稳定,同时还串接了稳压取样电路中的DZ1稳压管,如果输出电压偏高,IC9(817)光祸初级电流变大,发光变强,次级导通变强,用于调整、减弱TNY276模块内的开关管的导通频率,从而间接控制、降低与稳定输出电压。输出+12V的电压供继电器等使用以及经过7805三端稳压块后输出+5V电压供CPU等使用。输出电压偏低的分析方法雷同,本处不再累赘!
