故障现象

    据用户介绍，该洗衣机插上电源插头进行功能操作时，洗衣机面板上的指示灯不亮，整机也不能工作。

    故障分析

    根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电或系统控制电路有关。检修时，可先对这两方面电路进行检查。

  故障检修

    1．判断故障的大概部位

    (1)接通电源后，测量加到电源变压器T1初级上的220 V交流电基本正常，次级输出的14V左右的交流低压也无问题。

    (2)测量由整流桥堆VDB 1整流、Cc电容器滤波后的直流电压正常，由VT10, R16,VDZ 1组成的简易稳压电路输出的＋5V电压正常，且该电压也加到了微处理器集成电路IC 1(MN15828)的工作电压输入端28脚上。

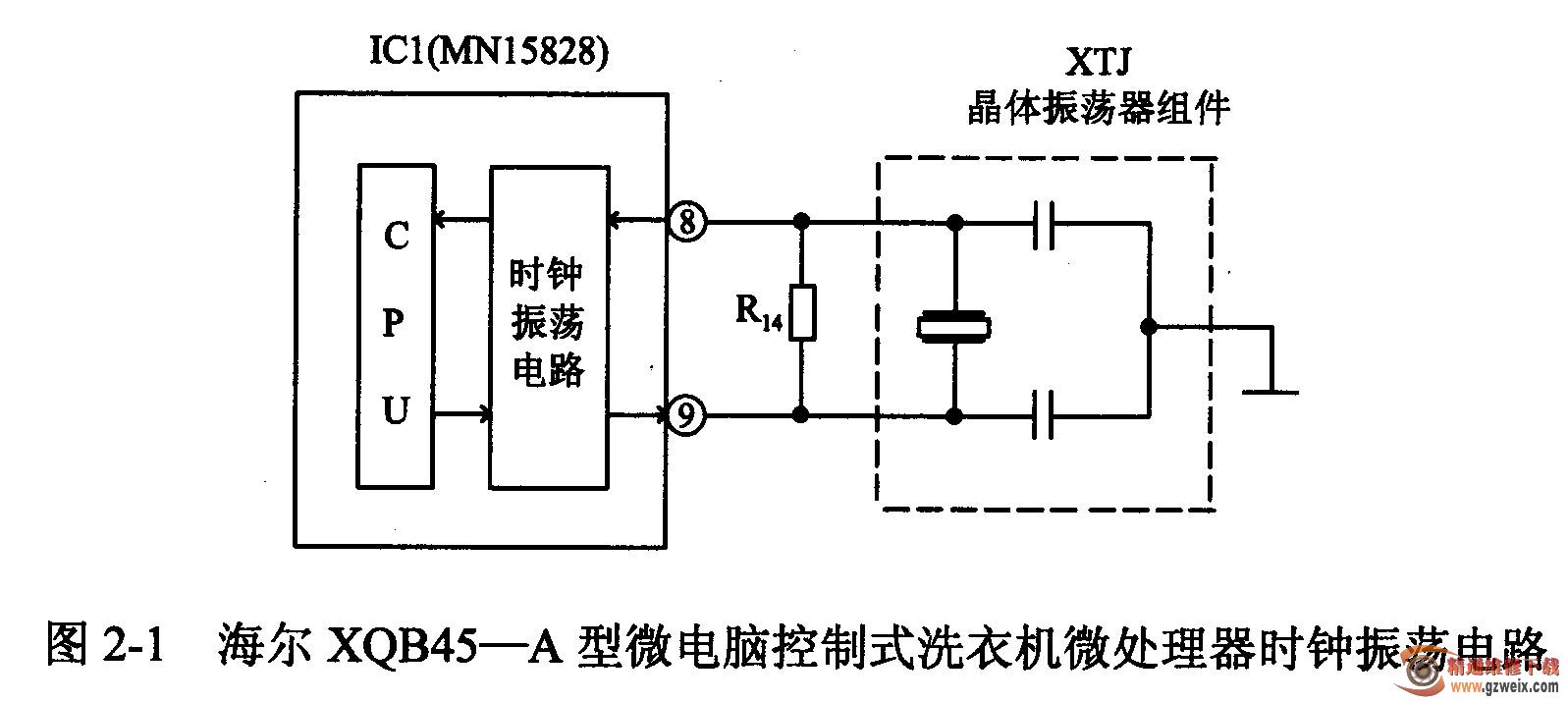

    (3)检查系统控制微处理器ICI (MN15828)的复位信号输入端⑦脚上的复位信号无问题，但用示波器检查时钟振荡电路与⑨脚上无时钟振荡波形。相关电路如图2-1所示。

      (4)对ICI (MN15828)的⑧与⑨脚之间连接的电阻器R14、石英晶体振荡器XTJ

结果发现石英晶体振荡器XTJ组件的接地线引脚脱焊。

    2．故障处理

    加锡将石英晶体振荡器XTJ组件脱焊的接地线引脚重焊牢固后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
