故障现象

据用户介绍，该全自动洗衣机接通电源可以进入正常的洗涤工序，但进入排水程序时不能排水，数码显示器显示“Err2”字样。

故障分析

根据用户介绍的情况，结合数码显示器显示“Err2”字样来看，出现这种故障的部位通常与排水阀及其控制电路有关。检修时，可先对这部分电路进行检查。

故障检修

1．判断故障的大概部位

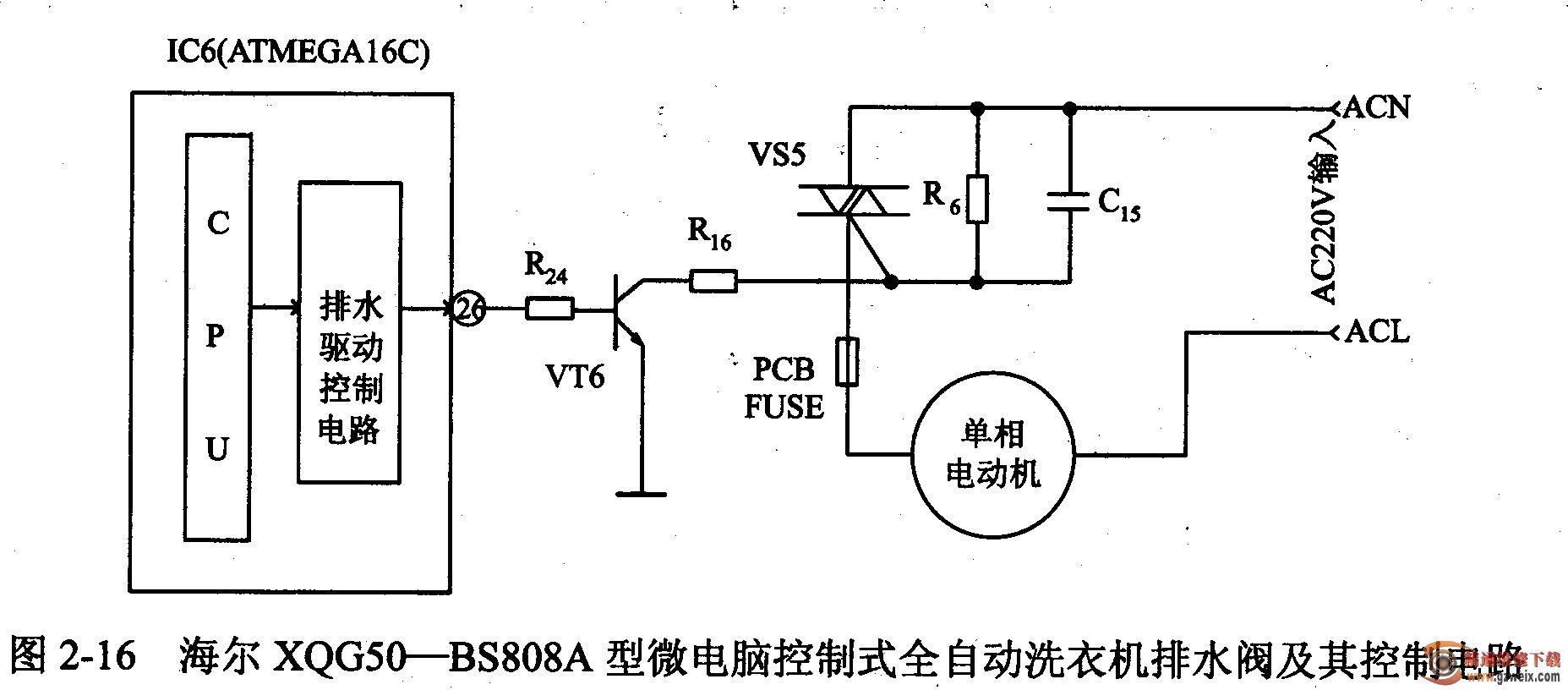

(1)检查排水泵单向电动机交流供电熔断器PCB (FUSE)完好，说明电路中没有过电流现象存在。相关电路如图2-16所示。

    (2)接通电源后，在排水状态时测量提供给单向电动机两端的220 V交流市电为0 V。用导线将VS5的两端短接，可以进行排水。由此说明，问题出在排水控制电路。

    (3)测量微处理器集成电路IC6 (ATMEGA 16C)的26脚输出的排水控制高电平信号基本正常且该电压也加到了VT6管的基极上。

    (4)断电后，检查控制电路中的VT6, R16，结果发现VT6管的发射极呈虚焊状态。

2．故障处理

    加锡将VT6管虚焊的发射极重焊牢固后，接通电源试机，洗衣机的排水工作恢复了正常，故障排除。

    提示

    该洗衣机在进行排水时，IC6 (ATMEGA 16C)的26脚输出的排水控制高电平信号就会经R24电阻器加到VT6管的基极，使其导通，等效于将双向晶闸管VS5的触发极通过R16电阻器接地，VS5也导通，排水泵单向电动机就会得电工作进行排水。当VT6管的发射极呈虚焊状态以后，就会使IC6 (ATMEGA 16C)的26脚输出的信号失去了对排水泵单向电动机供电的控制，从而造成了上述故障。
