故障现象

    据用户介绍，该洗衣机插上电源插头进行功能操作时，洗涤工作基本正常，但高速功能失效。

    故障分析

    根据用户介绍的情况来看，出现这种故障的部位通常与微处理器控制的高速脱水电动机控制电路或脱水电动机本身有关。该洗衣机的高速脱水电动机的控制电路主要由微处理器IC6 (ATMEGA16C)的15脚与晶体管VT13、继电器KARY2、高速脱水电动机M2P等组成，相关电路如图2-21所示。检修时，可先对这部分电路进行检查。

故障检修

判断故障的大概部位

    (1)测量微处理器IC6 (ATMEGA 16C)的15脚输出的高、低变化的电平基本正常，说明微处理器输出的控制信号基本正常。

    (2)测量加到晶体管VT13管基极上的控制电平也无问题；采用导线短接VT13管的集电极与发射极，问题依然存在。

    (3)断电后，单独对高速脱水电动机M2P进行加电检查，脱水电动机M2P运转基本正常。检查发现KARY2继电器的触点呈接触不良状态。

    2．故障处理

    更换一只新的、同规格的继电器装上后，接通电源试机，洗衣机高速脱水电动机的工作恢复了正常，故障排除。

    提示

    高速脱水电动机M2P的工作受微处理器IC6 (ATMEGA16C)的15脚输出的高、低变化的电平控制。当微处理器IC6 (ATMEGA 16C)的15脚输出的高电平使VTQ 13管导通后，就会使继电器KARY2线圈得电工作，由其触点控制高速电动机M2P得电进行运转。故当继电器KARY2的触点呈接触不良状态时，就会使高速脱水电动机M2P断电，从而导致了上述故障。

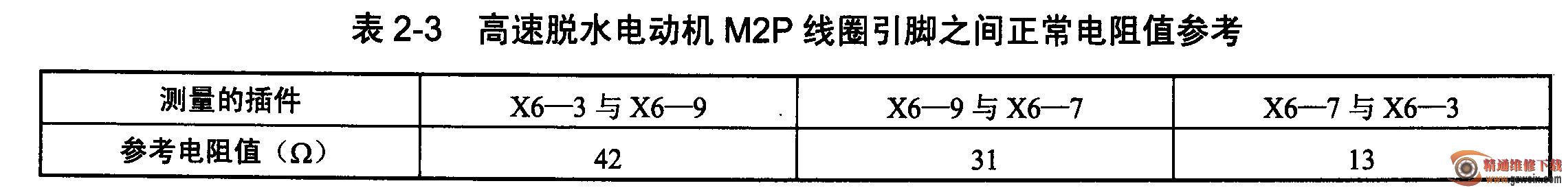

    高速脱水电动机M2P的连接电路如图2-20所示，该电动机各引脚之间的正常电阻值如表2-3所列。
