故障现象

    据用户介绍，该全自动洗衣机接通电源后，操作功能按钮后程序错乱，数码管显示的剩余时间的数字跳变，不能进入正常的运行程序。

    故障分析

    根据用户介绍的情况来看，出现这种故障的部位通常与整机的系统控制微处理器电路有关。检修时，可先对这部分电路进行检查。

     故障检修

    1判断故障的大概部位

    (1)检查提供给微处理器IC6 (ATMEGA16C)的17、27、29、38脚上的＋5 V电压在正常值范围内，且稳定。

      (2)测量提供给微处理器IC6 (ATMEGA16C)的④脚上的复位电压也无明显的异常现象。

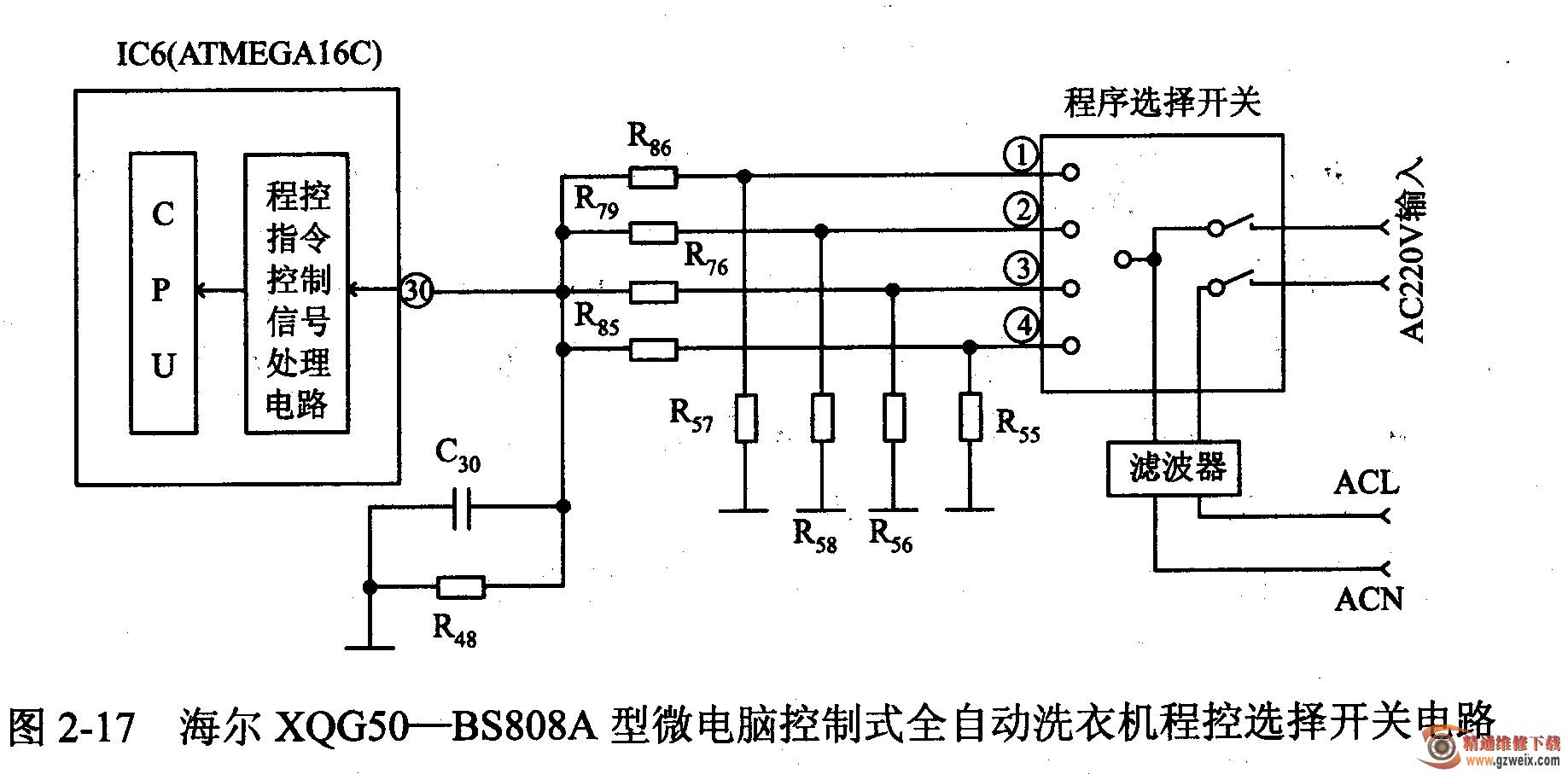

    (3)用示波器检查微处理器控制芯片IC6 (ATMEGA 16C)的时钟振荡引脚⑧与⑦脚电路上的振荡波形也正常。怀疑IC6 (ATMEGA16C)的程序指令输入端30脚及其外接的程控选择开关电路有问题，相关电路如图2-17所示。

    (4)对IC6 (ATMEGA16C)的程序指令输入端30脚及其外接的程控选择开关电路中的阻容元器件与程控选择开关本身进行检查，结果发现抗干扰电容器C30有不稳定的漏电现象存在。

2．故障处理

更换一只新的、同规格的0.01 μF瓷片电容器换上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。

    提示．

    本例故障主要是由于杭干扰电容器C30有不稳定的漏电现象存在，致使加到IC6(ATMEGA 16C)的程序指令输入端⑩脚内的程控电压发生了不稳定的变化，从而造成了上述故障。
