故障现象

据用户介绍，该洗衣机接通电源后，进行洗涤工作时，标准／快速进水功能失效。

故障分析

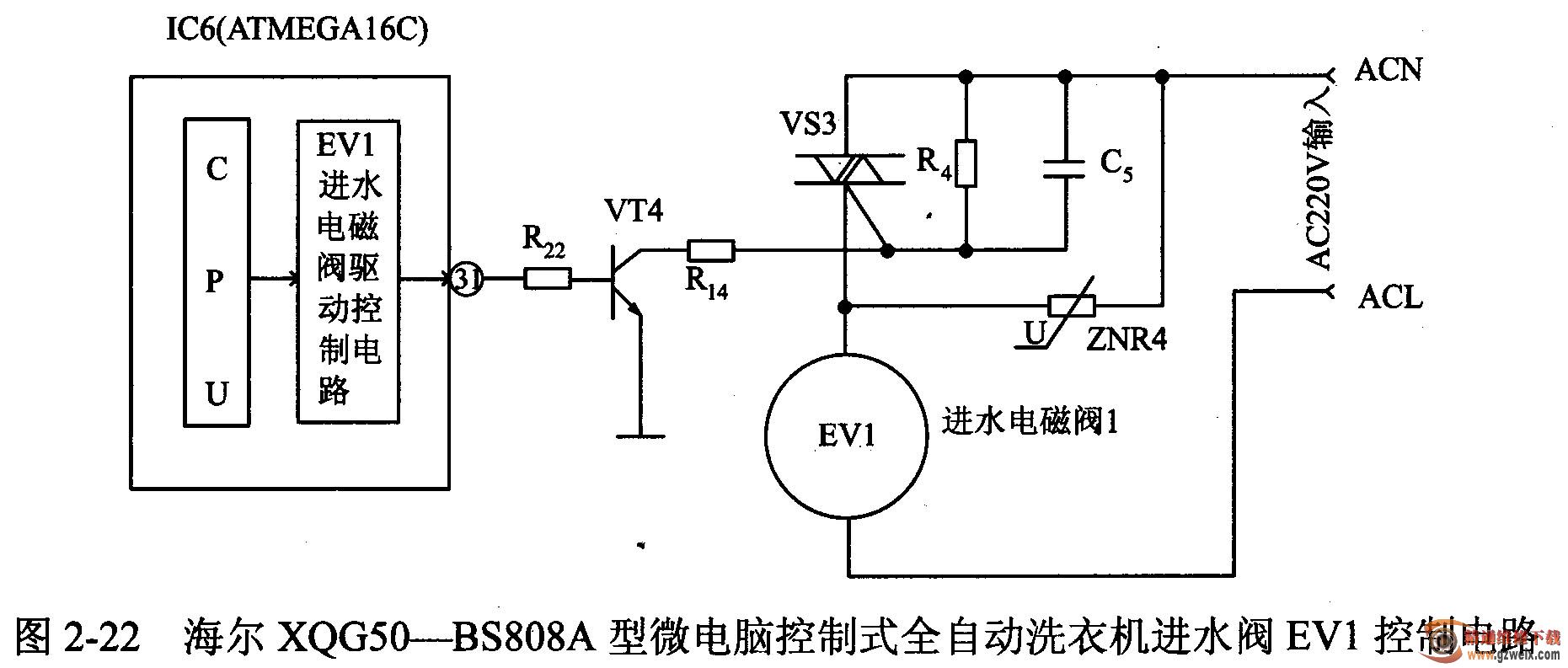

    根据用户介绍的情况来看，出现这种故障的部位通常与标准／快速进水阀及其控制电路有关。海尔XQG50-BS808A型全自动洗衣机标准／快速进水阀控制电路由微处理器IC6(ATMEGA 16C)的31脚与开关晶体管VT4、双向晶闸管VS3、进水阀EV1等组成，相关电路如图2-22所示。检修时，可先对这部分电路进行检查。

故障检修

1．判断故障的大概部位

    (1)接通电源后，在进水状态时，测量微处理器IC6 (ATMEGA 16C)的31脚输出的高电平信号正常，说明问题出在进水阀EVI及其控制电路。

      (2)断电后，测量进水电磁阀EVI线圈两端的电阻值为155Ω左右，基本正常。单独对进水电磁阀EV1线圈进行接通电源试验，动作良好，由此初步排除进水电磁阀EV 1损坏的可能性。

      (3)对进水电磁阀EV1控制电路中的电阻器R22与R14、开关晶体管VT4、双向晶闸管VS3、电容器C5等进行检查，结果发现双向晶闸管VS3开路。

    2．故障处理

      更换一只新的、同规格的双向晶闸管装上后，接通电源试机，洗衣机的标准／快速进水功能恢复正常，故障排除。

    提示

    双向晶闸管VS3的型号为BT131L，当其损坏以后，如一时无原型号的更换，也可以采用BTA16, BT139, BT7049, MAC15A, TAG200A, TAG281等型号直接进行代换。
