故障现象

    据用户介绍，该洗衣机插上电源插头进行功能操作时，按压按键或洗涤结束后蜂鸣器有时不能鸣响

    故障分析

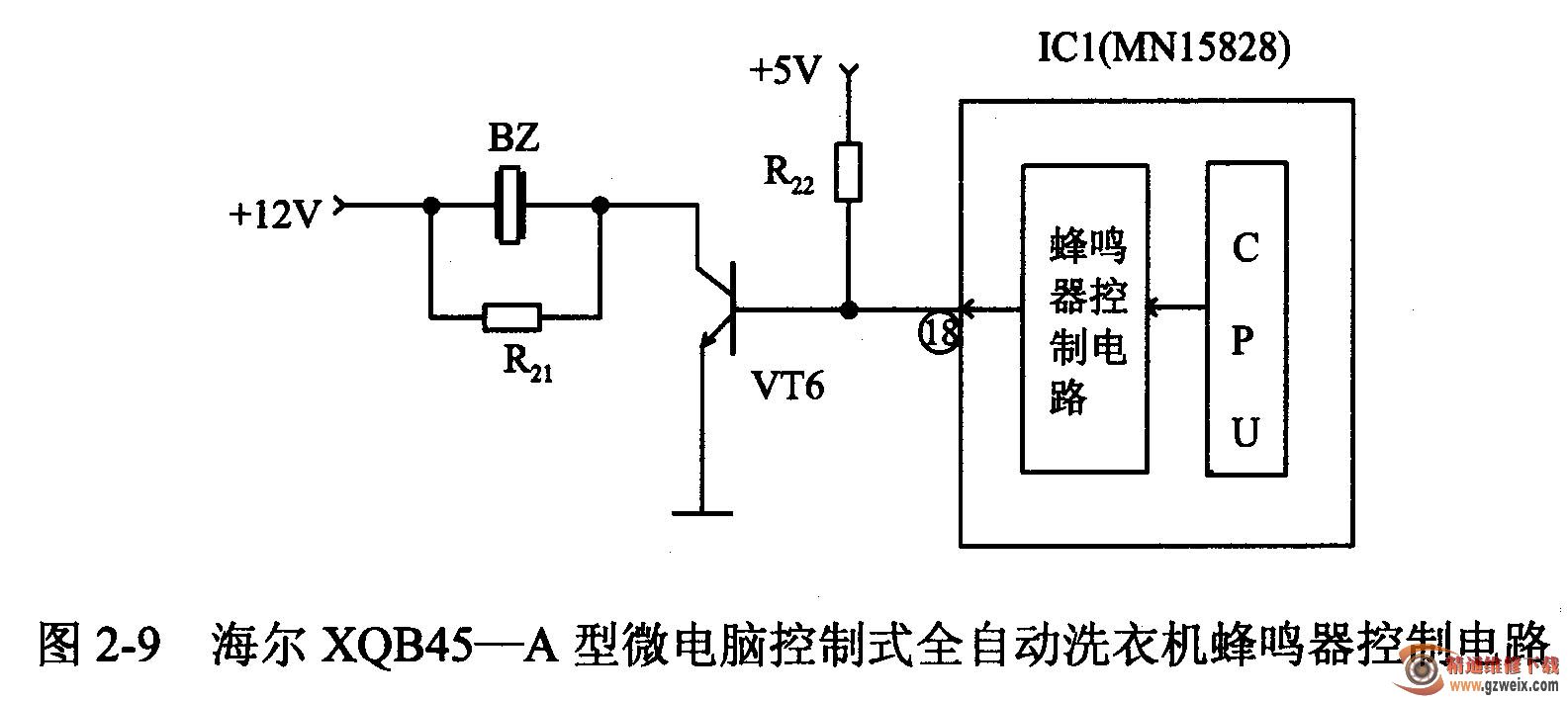

    根据用户介绍的情况来看，出现这种故障的部位通常与微处理器控制的蜂鸣器控制电路有关。蜂鸣器控制电路主要由微处理器IC1 (MN15828)的18脚与压电蜂鸣器BZ, VT6等组成，相关电路如图2-9所示。检修时，可先对这部分电路进行检查。

故障检修

1、判断故障的大概部位

    (1)接通电源后，在按压操作按键时，测量微处理器IC1 (MN15828)的18脚输出的高电平基本正常，但测量VT6管的基极电压有时为高电平时，蜂鸣器可以鸣响，有时在按压按键时为低电平，蜂鸣器不能鸣响，说明问题出在IC1 (MN15828)的18脚到VT6晶体管的基极之间的电路中。

    (2)对IC1 (MN15828)的18脚到VT6晶体管的基极之间的电路元器件进行检查，结果发现R2：电阻器的一只引脚呈虚焊状态。

    2．故障处理

    加锡将R22电阻器虚焊的引脚重焊牢固后，接通电源试机，洗衣机蜂鸣器的工作恢复了正常，故障排除。
