故障现象

据用户介绍，该洗衣机插上电源插头进行功能操作时，洗衣机面板上的功能指示灯不亮，整机也不能工作。但有两只电源指示灯可以点亮。

    故障分析

    根据用户介绍的情况来看，出现这种故障的部位通常与整机的系统控制电路有关。检修时，可先对这方面电路进行检查。

    故障检修

    1．判断故障的大概部位

    (1)检查交流进线熔断器完好，说明电路中没有过电流现象存在。接通电源后，测量提供给开关电源的220 V交流市电基本正常，

    (2)测量由开关电源控制集成电路IC7 (TNY264P)与开关变压器TR等组成的开关电源电路输出的+5 V与+12 V电压正常，且该电压也加到了微处理器集成电路IC6(ATMEGA 16C)的工作电压输入端27、17脚上。

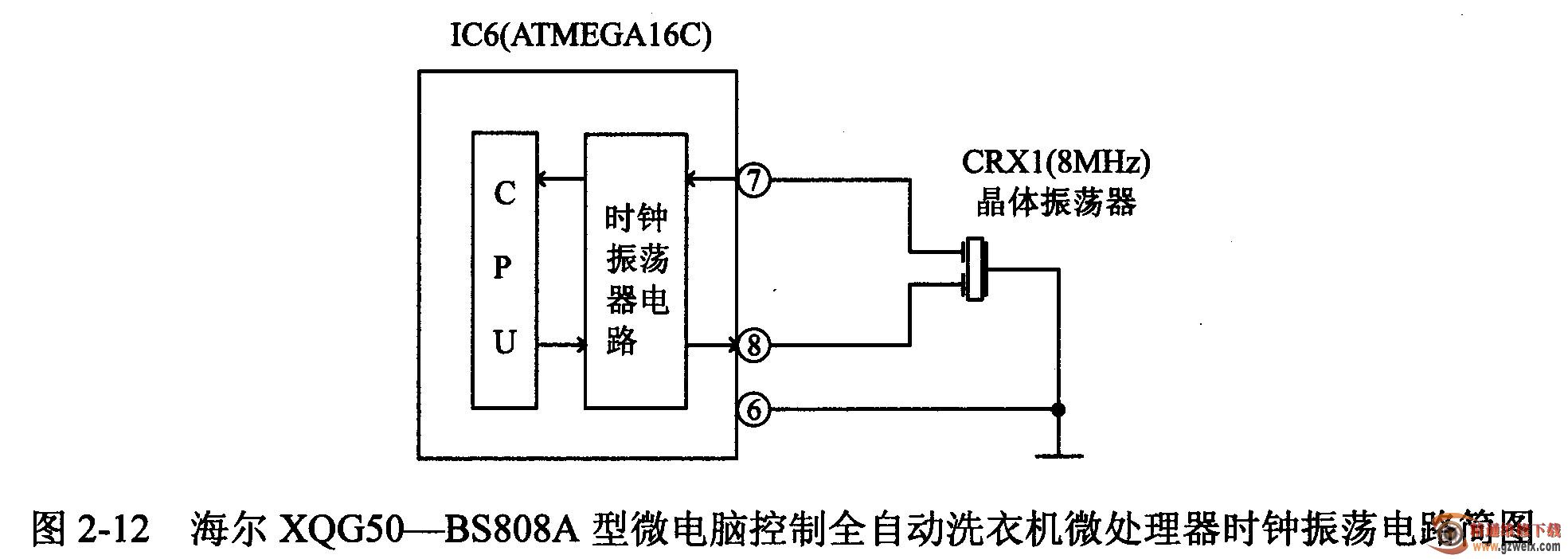

    (3)检查系统控制微处理器IC6 (ATMEGA 16C)的复位信号输入端④脚上的复位信号无问题，但用示波器检查时钟振荡电路⑧与⑦脚上无时钟振荡波形。相关电路如图2-12所示。

    (4)对IC6 (ATMEGA 16C)的⑧与⑦脚之间连接的石英晶体振荡器CRX1组件进行检查，结果发现石英晶体振荡器CRX 1组件的接地线引脚锈蚀断裂而开路。

    2．故障处理

    加锡将石英晶体振荡器CRX1组件的接地线引脚锈蚀断裂处重焊牢固后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
