故障现象

    据用户介绍，该全自动洗衣机接通电源后，按压功能按钮开关全部失效，功能指示灯也不亮，不能进行工作。整机无任何反应，所有指示灯均不亮。

    故障分析

    根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电电路有关。检修时，可先对这部分电路进行检查。

    故障检修

    1．判断故障的大概部位

      (1)检查交流进线熔断器完好，说明电路中没有过电流现象存在。接通电源后，测量提供给开关电源的220 V交流市电基本正常，

      (2)测量由开关电源控制集成电路IC7 (TNY264P)与开关变压器TR等组成的开关电源电路输出的+5 V与+12 V电压均为0V，估计开关电源没有工作。

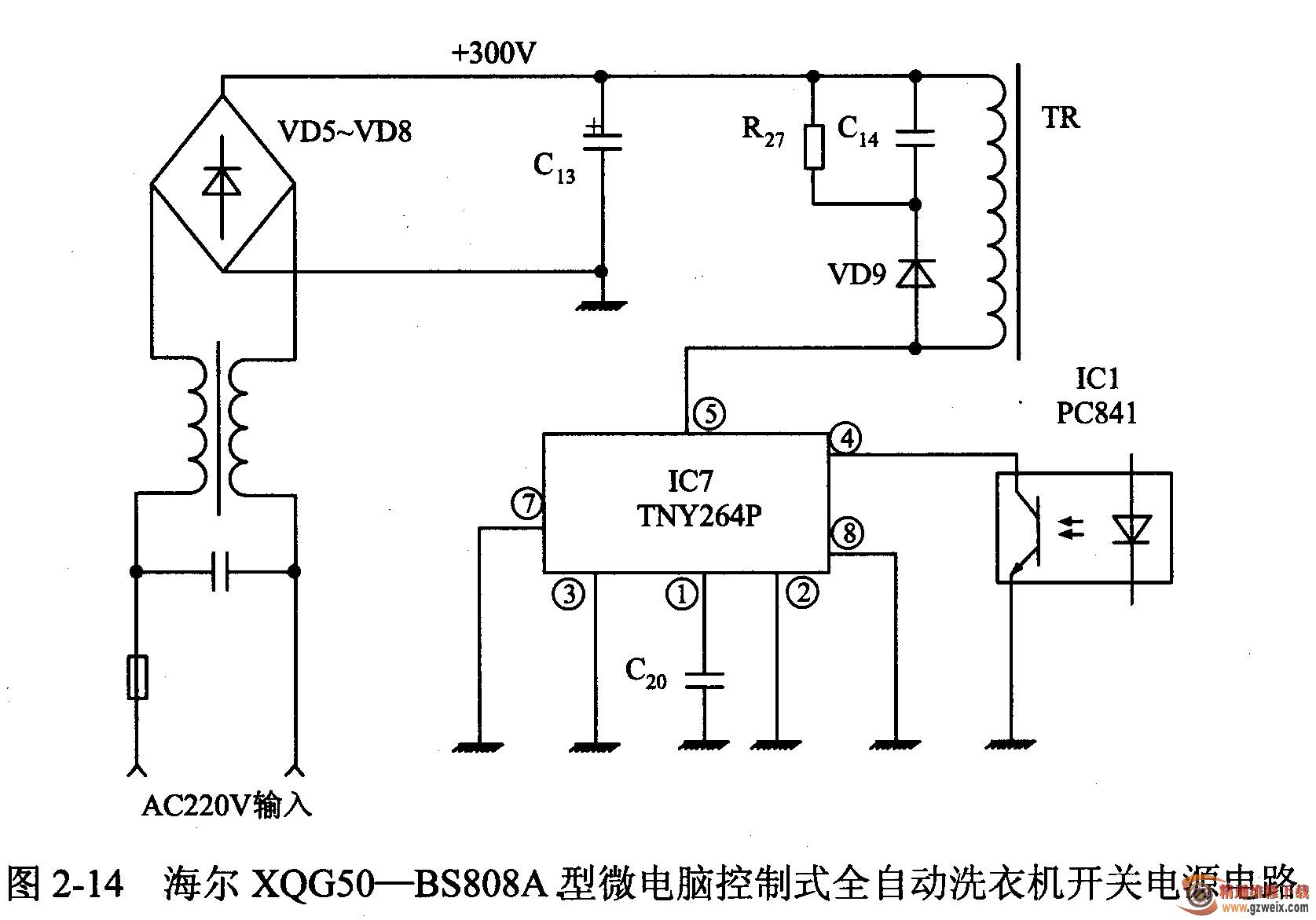

      (3)测量C13滤波电容器两端的300 V左右的整流滤波电源基本正常，相关电路如图2-14所示。说明整流滤波电路的工作正常。

      (4)测量开关电源控制集成电路IC7 (TNY264P)的⑤脚上300 V的整流滤波电压正常，但测量①脚上0.8 V左右的电压、④脚上的5.5 V左右的电压均为0 V.

    (5)断电后，在路测量IC7 (TNY264P)的各引脚电阻值，并与表2-1所列的正常值进行对比，发现均有不同程度的差别，怀疑该集成电路已经损坏。

    2．故障处理

    更换一只新的、同规格的TNY264P型集成电路换上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。

    提示

    当发现TNY264P型集成电路损坏以后，还要对反峰抑制电路中的C14、VD9、R27元器件进行检查，以防新换的元器件再次损坏。

    TNY264P型集成电路损坏以后，如一时无原型号的更换，也可以采用TNY255P,TNY255Y, TNY256P, TNY256G, TNY256Y, TNY264G, TNY264Y等型号直接进行代换。
