故障现象

    据用户介绍，该全自动洗衣机接通电源后，操作功能按钮时，显示正常，但蜂鸣器不响，整机也不能进入正常的工作状态。

    故障分析

    根据用户介绍的情况来看，出现这种故障的部位通常与整机的系统控制微处理器电路有关。检修时，可先对这部分电路进行检查。

    故障检修

1．判断故障的大概部位

    (1)检查提供给微处理器IC6 (ATMEGA 16C)的17、27、29、38脚上的＋5 V电压在正常值范围内，且稳定。

      (2)测量提供给微处理器IC6 (ATMEGA16C)的④脚上的复位电压也无明显的异常现象。

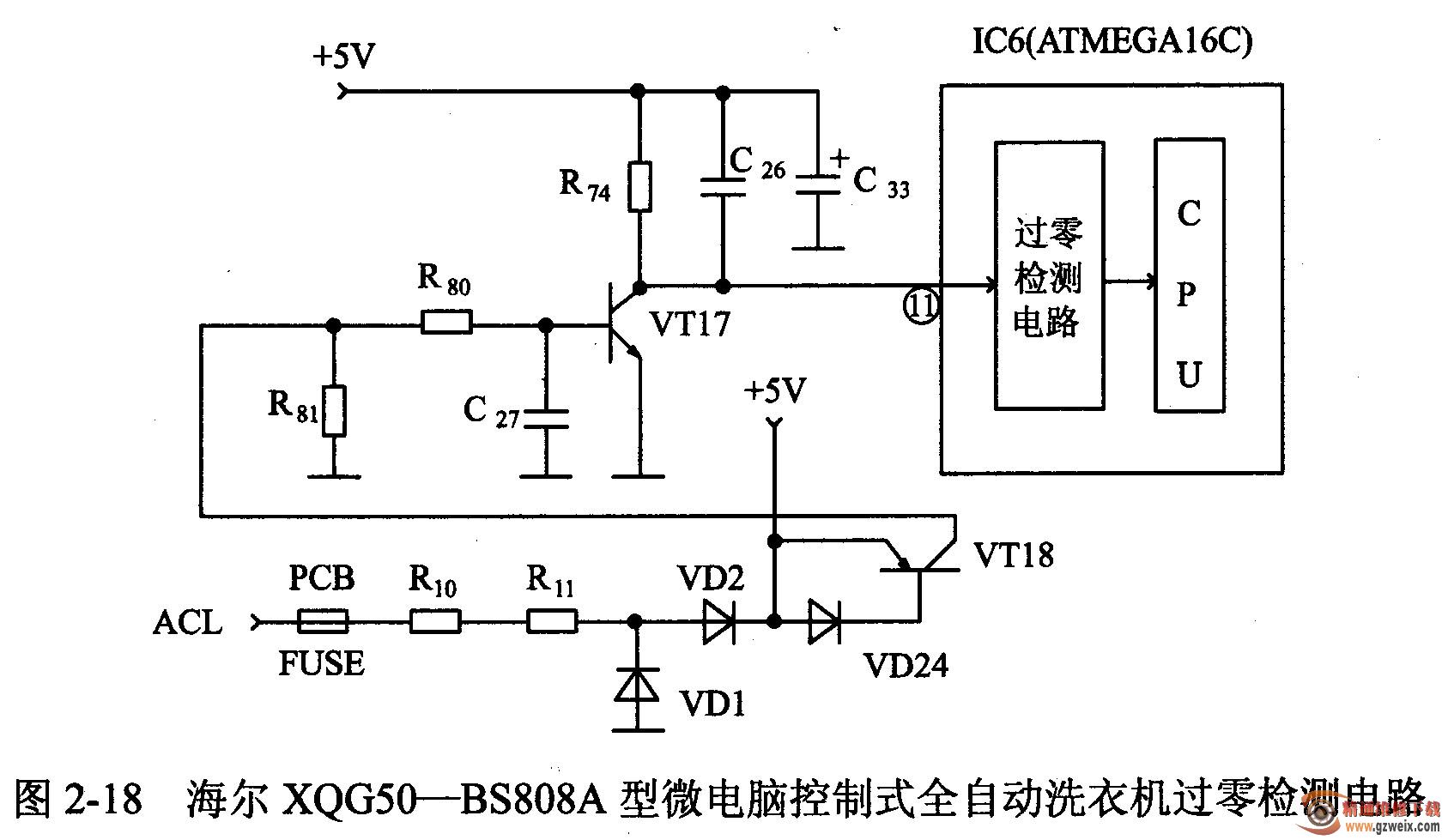

    (3)用示波器检查微处理器控制芯片IC6 (ATMEGA 16C)的时钟振荡引脚⑧与⑦脚电路上的振荡波形正常。怀疑IC6 (ATMEGA 16C)的过零检测电路有问题，相关电路如图2-18所示。

    (4)对IC6 (ATMEGA16C)的11脚外接的过零检测电路中的有关元器件进行检查，结果发现R80电阻器的一只引脚呈虚焊状态。

    2．故障处理

    加锡将R80电阻器虚焊的引脚重焊牢固后，接通电源试机，洗衣机的工作恢复了正常，故障排除。

    提示

    由于来自ACL（交流相线电压)的电压在R80电阻器虚焊处阻断，无法被VT17管放大提供给微处理器IC6 (ATMEGA16C)的11脚内，因微处理器得不到时基信号，从而造成了上述故障。
