故障现象

    据用户介绍，该全自动洗衣机接通电源后，能正常工作，但有时会突然死机且程序错乱，整机无法工作。

    故障分析

    根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电电路、微处理器控制电路有关。检修时，可先对这两部分电路进行检查。

    故障检修

  判断故障的大概部位

(1)接通电源在故障出现时，测量加到电源变压器T1初级上的220 V交流市电基本正常，次级输出的交流低压也无问题。

(2)测量由二极管VD110-VD 113组成的整流桥整流、C4电容器滤波后的直流电压正常，三端固定稳压集成电路IC4 （7805）的③脚输出的巧V电压正常，且该电压也加到了微处理器集成电路IC 1 （TMP87PH46N）的工作电压输入端42、27、28、22脚上。

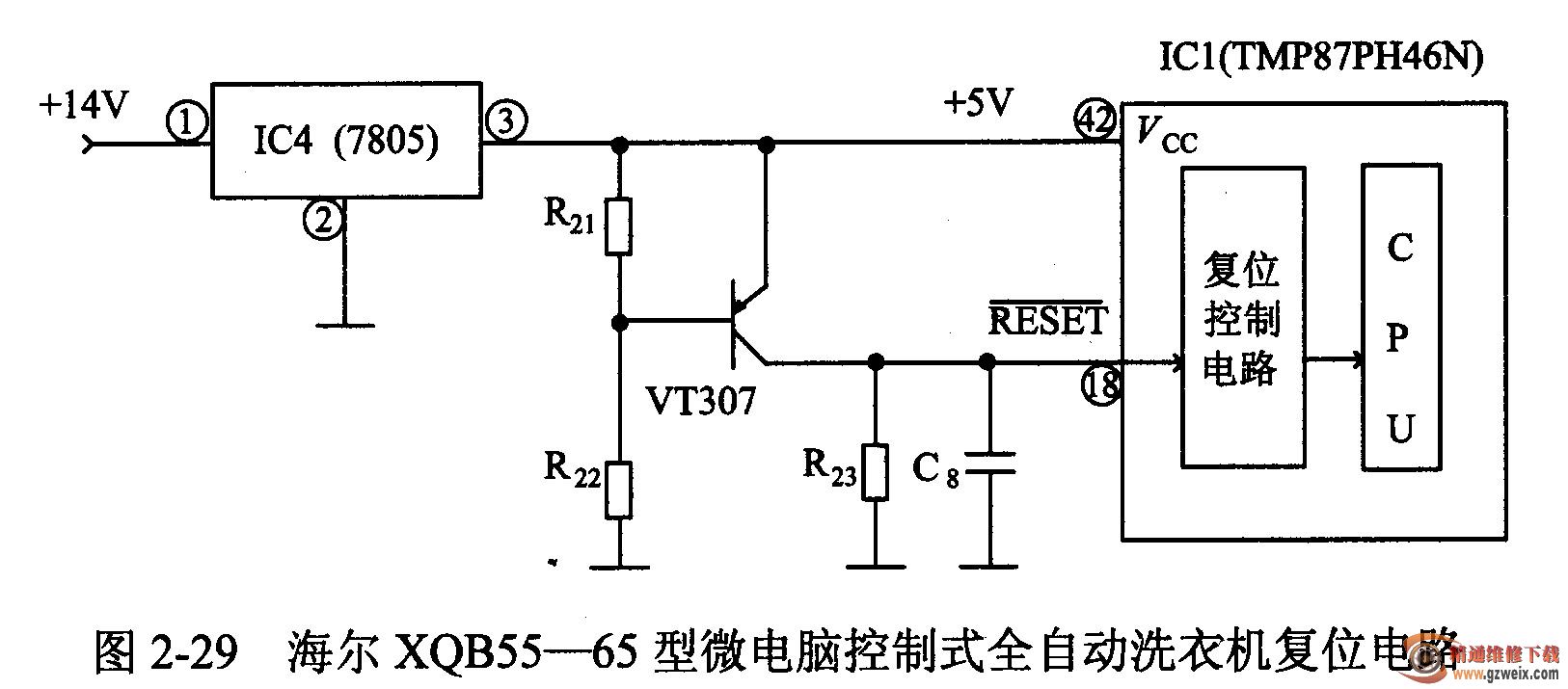

      (3)采用示波器检查微处理器控制芯片IC 1（TMP87PH46N）的时钟振荡引脚19与20脚电路上的振荡波形也正常，但检查IC1（TMP87PH46N）的18脚复位端的C8电容器上的复位电压始终处于低电平，正常情况下复位后的电压应上升为3.8 V左右。相关电路如图2-29所示。

    (4)对IC 1 （TMP87PH46N）的18脚复位端的R23, C8电容器、VT307晶体三极管、R21, R22进行检查，结果发现C8电容器有不稳定的漏电存在。

    2．故障处理

    更换一只新的、同规格的电容器装上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
