故障现象

    据用户介绍，该洗衣机通电后，可以正常进水，但达到设定的位置后仍然不停止进水。

    故障分析

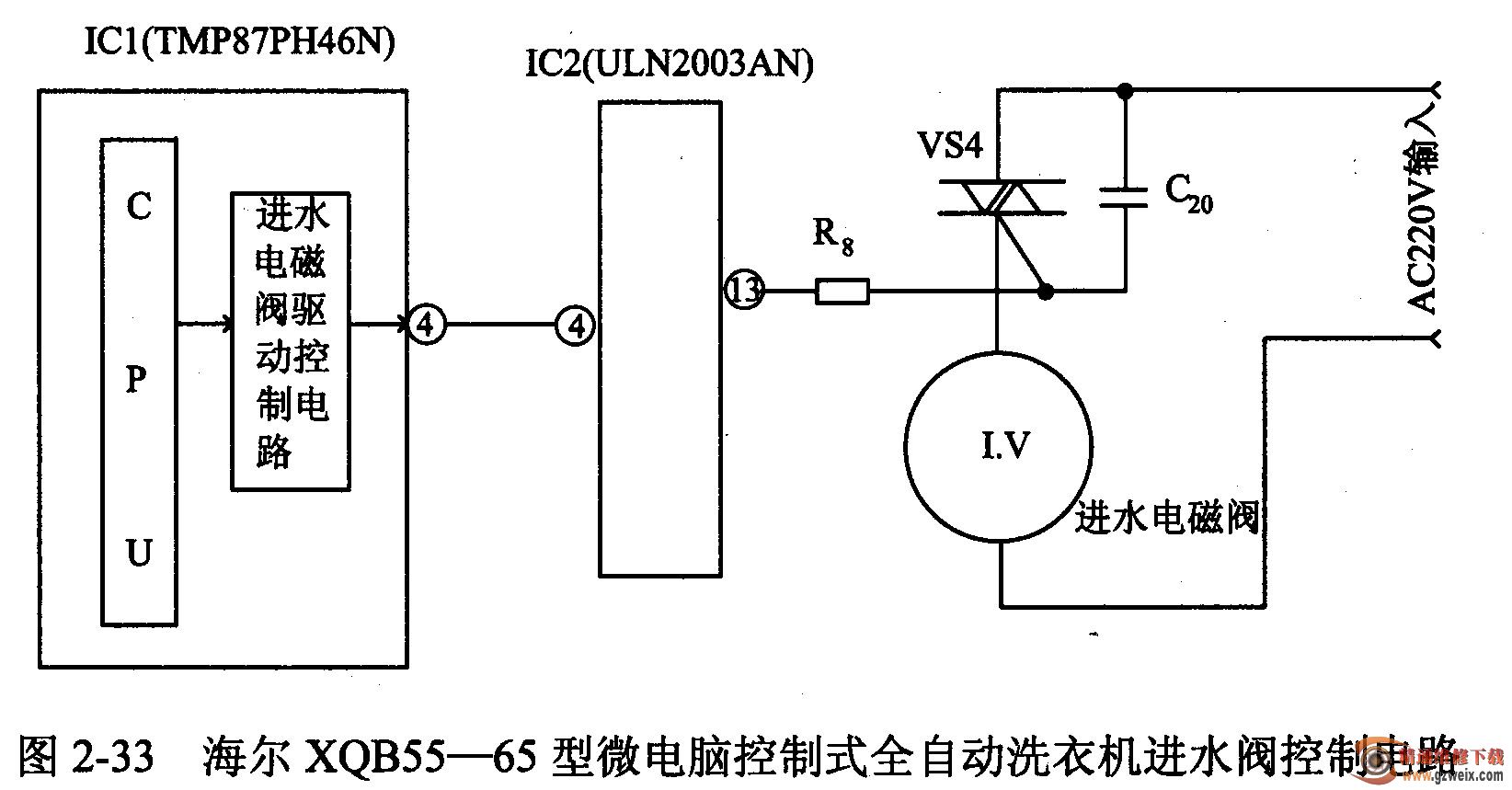

    根据用户介绍的情况来看，出现这种故障的部位通常与进水阀控制电路有关。该全自动洗衣机进水阀控制电路由微处理器IC1（TMP87PH46N）的④脚与反相功率驱动集成电路IC2 (ULN2003AN)、双向晶闸管VS4、进水阀IN等组成，相关电路如图2-33所示。检修时，可先对这部分电路进行检查。不过，当水位传感器不良时，也会引起进水不止故障，对此也不容忽视。

故障检修

    1．判断故障的大概部位

    (1)接通电源后，在进水状态时，测量微处理器IC1（TMP87PH46N）的④脚输出的高电平信号正常。

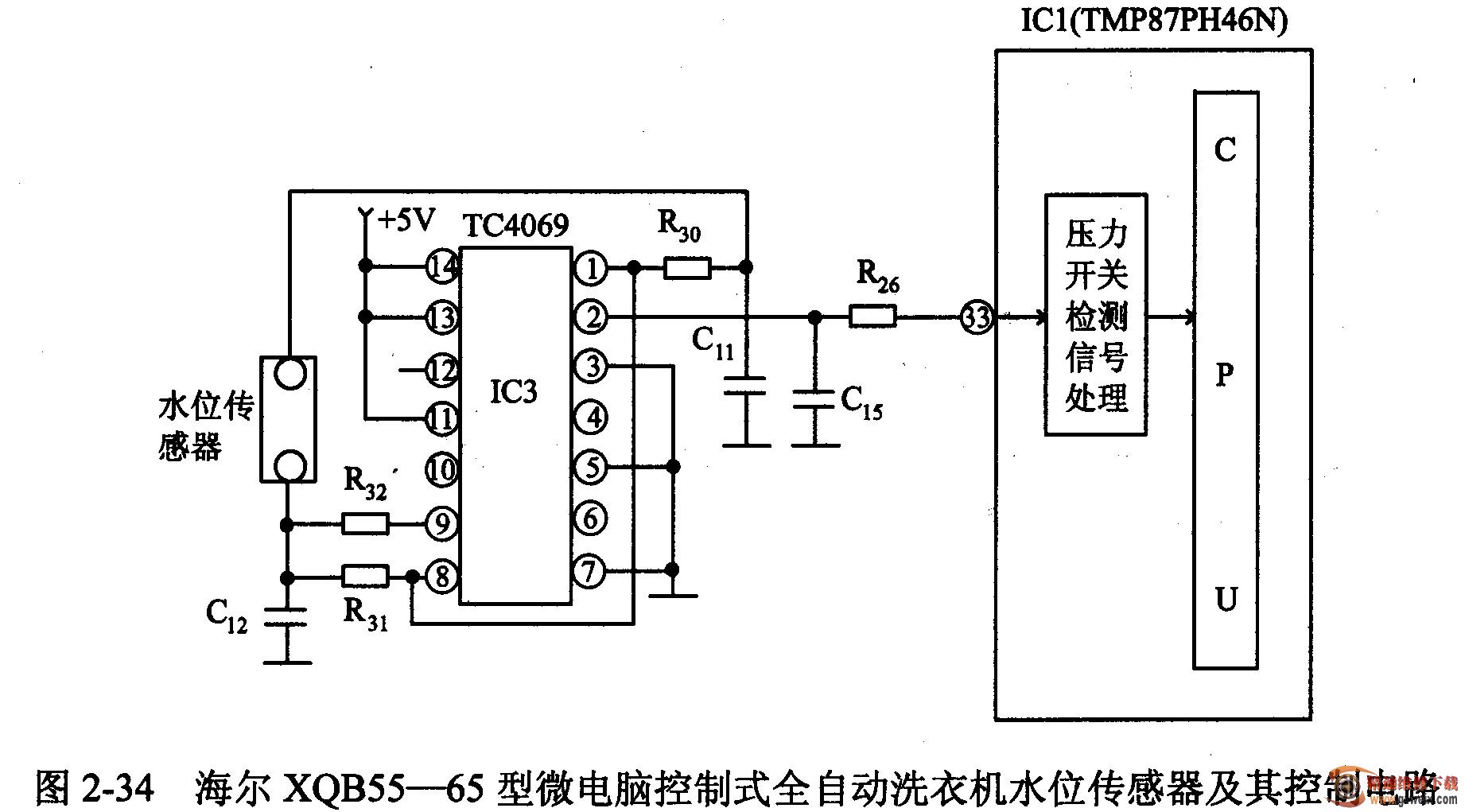

    (2)在进水达到设定的位置后，测量IC1（TMP87PH46N）的④脚输出的高电平不能转变为低电平，此时测量加到进水电磁阀线圈两端的220 V交流电压仍然存在。由此说明微处理器输出的控制信号与进水阀控制电路基本正常，问题可能出在水压传感器电路。进一步应重点对水位传感器及其控制电路进行检查。相关电路如图2-34所示。

  (3)对水位传感器及其控制电路中IC3（TC4069）数字集成电路外围的R32,R30, C11 C12及水位传感器进行检查，均未发现明显的异常，怀疑IC3 (TC4069 )成电路本身损坏。

    2．故障处理

      更换一只新的、同规格的TC4069数字集成电路装上后，接通电源试机，洗衣机的

 进水可以自动停止，故障排除。

    提示

    该机采用水位传感器对进水的水位高低进行检测，与微处理器IC 1配合完成十级水位的设置。水位传感器采用可调电感器检测方式，是由桶内水位高低产生的压力的大小来调整可调电感器上铁芯进入空心线圈内部的长度，进而使由IC3组成的振荡电路的振荡频率发生改变，该信号从IC3的②脚输出，经R26电阻器加到IC1的33脚内，由微处理器对输入的信号进行解析，以判断水位是否达到设定的水位。本例当IC3集成电路损坏以后，就会使水位检测电路工作异常，从而出现了上述故障。

    必须注意的是当IC3集成电路损坏的程度不同时，出现的故障现象也不一样。

    另外，IC3集成电路的型号为TC4069，是一块六反相器数字集成电路，当其损坏以后，如一时无原型号的更换，也可以采用CC4069、 CD4069、 D4069、BG4069、L4069等型号直接进行代换。
