故障现象

    据用户介绍，该洗衣机插上电源插头进行功能操作时，洗衣机面板上的指示灯不亮，整机无任何反应。

    故障分析

    根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电或系统控制电路有关。检修时，可先对这两方面电路进行检查。

    故障检修

    1．判断故障的大概部位

      (1)接通电源在故障出现时，测量加到电源变压器T1初级上的220 V交流市电基本正常，次级输出的交流低压也无问题。

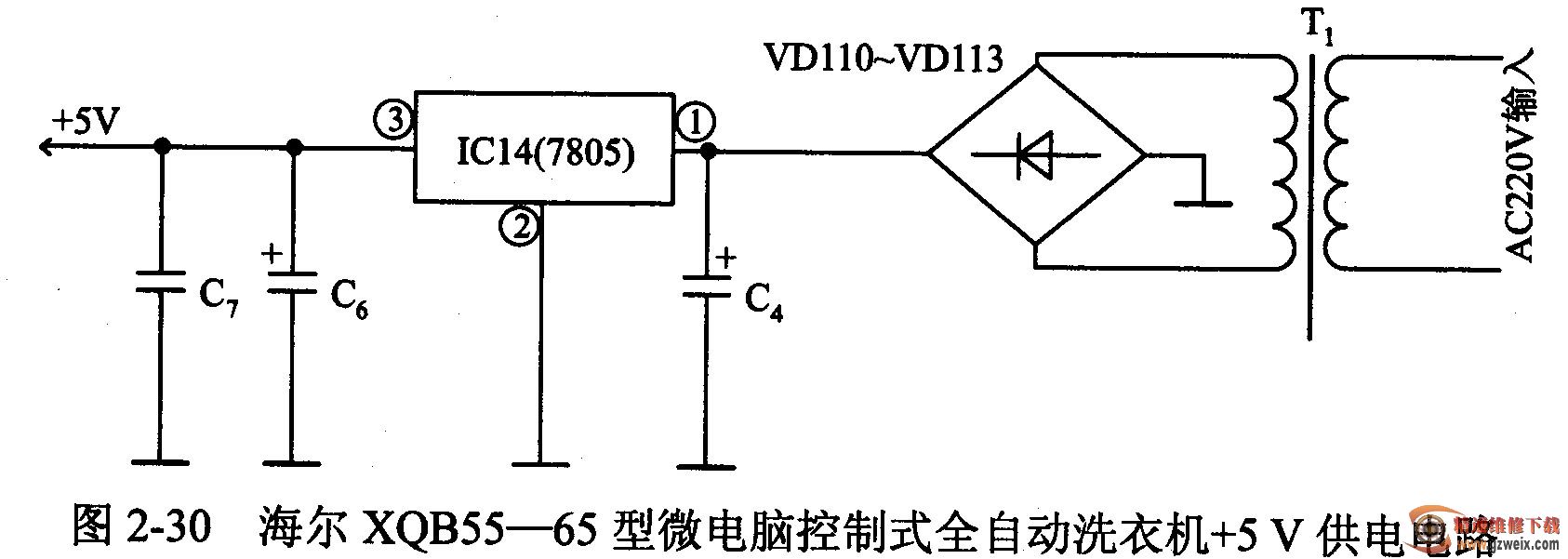

    (2)测量由二极管VD 110-VD 113组成的整流桥整流、C4电容器滤波后的直流电压为0 V，说明整流滤波电路不良。相关电路如图2-30所示。

    (3)断电后，对整流、滤波电路中的有关元器件进行检查，发现整流二极管VD110-VD113中的三只管子的引脚均有虚焊现象。

2．故障处理

    加锡将整流二极管VD 110-VD 113的所有引脚均重焊牢固后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
