故障现象

    据用户介绍，该全自动洗衣机进水功能基本正常，但不能进行排水。

    故障分析

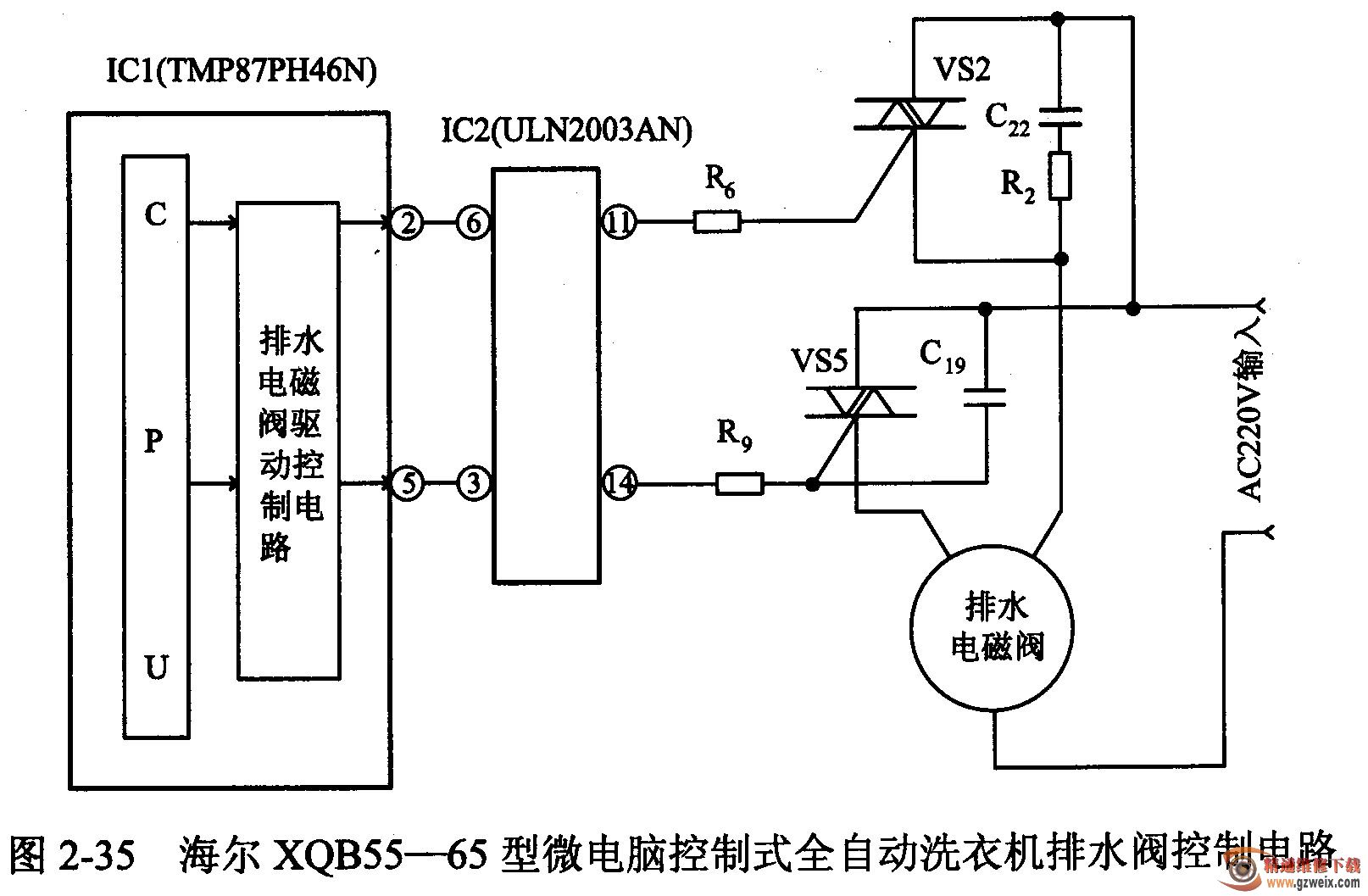

    根据用户介绍的情况来看，出现这种故障的部位通常与排水阀控制电路有关。该全自动洗衣机排水阀控制电路由微处理器IC1（TMP87PH46N）的⑤、②脚与反相功率驱动集成电路IC2 (ULN2003AN )、双向晶闸管VS5与VS2、排水阀C.S组成，相关电路如图2-35所示。检修时，可先对这部分电路进行检查。

故障检修

    1．判断故障的大概部位

      (1)接通电源后，在排水状态时，测量微处理器IC1（TMP87PH46N）的⑤、②脚输出的控制电平信号正常，说明微电脑控制电路的工作基本正常。测量排水阀两端的交流电压，发现黄色线端的220 V交流电压始终为0 V。

      (2)断电后，对IC1（TMP87PH46N）的②脚到排水阀之间的电路元器件与连接线进行检查，结果发现VS2双向晶闸管的两个引脚严重锈蚀且齐根部断裂，显然已经损坏。

    2．故障处理

      更换一只新的、同规格的双向晶闸管装上后，接通电源试机，洗衣机的排水恢复了

 正常，故障排除。
