故障现象

    据用户介绍，该洗衣机通电后，可以正常进水，但达到设定的位置后仍然不停止进水。

    故障分析

    根据用户介绍的情况又对故障机进行观察，发现预置水位已经超过位置，进水电磁阀不能关闭，洗衣机不能执行洗涤程序。根据观察到的情况来看，出现这种故障的部位通常与进水阀控制电路有关。海尔XQG50-BS808A型微电脑控制式全自动洗衣机标准／快速进水阀控制电路由微处理器IC6 (ATMEGA16C)的31脚与开关晶体管VT4、双向晶闸管VS3,进水阀EV1等组成，相关电路如图2-22所示。检修时，可先对这部分电路进行检查。但当水位传感器不良时，也会引起进水不停故障，对此也不容忽视。

   故障检修

1．判断故障的大概部位

    (1)接通电源后，在进水状态时，测量微处理器IC6 (ATMEGA 16C)的31脚输出的高电平信号正常。

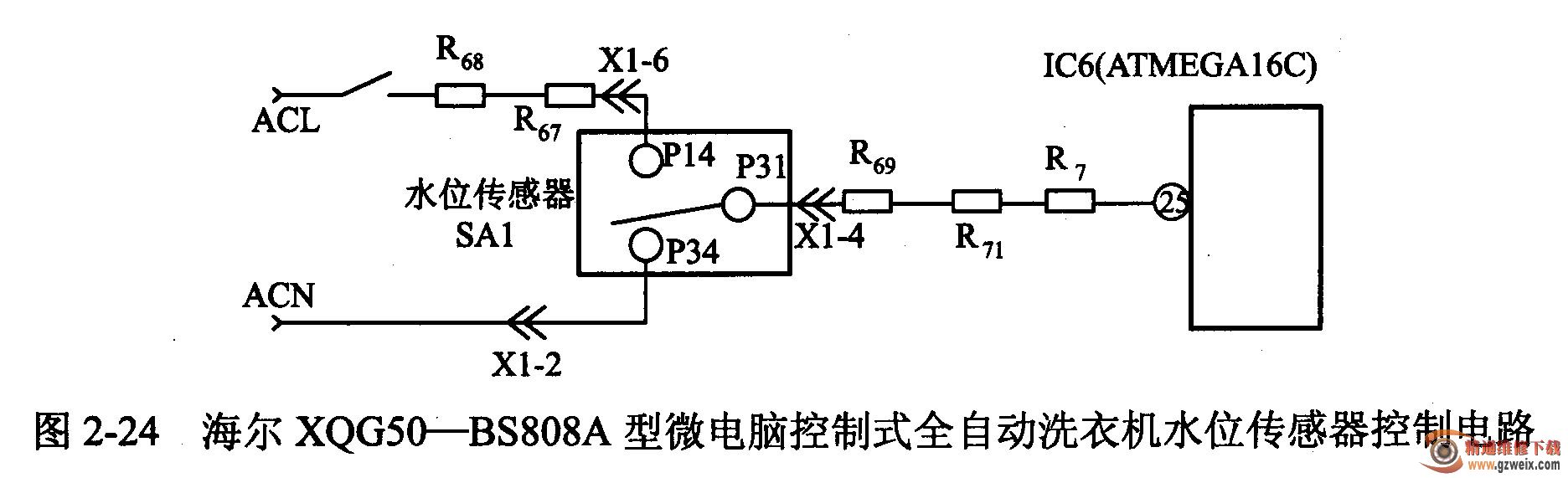

    (2)在进水达到设定的位置后，测量IC6 (ATMEGA 16C)的31脚输出的高电平不能转变为低电平，此时测量加到进水电磁阀EV1线圈两端的220 V交流电压仍然存在。由此说明微处理器输出的控制信号与进水阀EV1控制电路基本正常，问题可能出在水压传感器开关电路，进一步应重点对该电路进行检查。相关电路如图2-24所示。

    (3)在进水达到设定的位置后，拔下水位传感器开关SA1上的X1-4与X1-2两个插头，然后用导线将这两个插头短接，进水立即停止，由此说明，压力开关不良或气路上有问题。

    (4)对水压传感器开关SA1的气室里吹气，可以听到开关动作的“咔哒”声。由此说明，气室的密封性良好，故障为水压传感器开关出现接触不良现象引起的。

    2．故障处理

    更换一只新的、同规格的水压传感器压力开关装上后，接通电源试机，洗衣机的进水可以自动停止，故障排除。

    提示

    该洗衣机的水位检测由水位传感器开关来控制完成。是一种气压式水位传感器开关，该开关中有两组触点，分别对应于两个水位，即P14与P31触点接通时为低水位开关；P34与P31触点接通时为高水位开关。
