故障现象

    据用户介绍，该洗衣机插上电源插头接通电源后，可以正常进水，但达到设定的位置后仍然不停止进水。

    故障分析

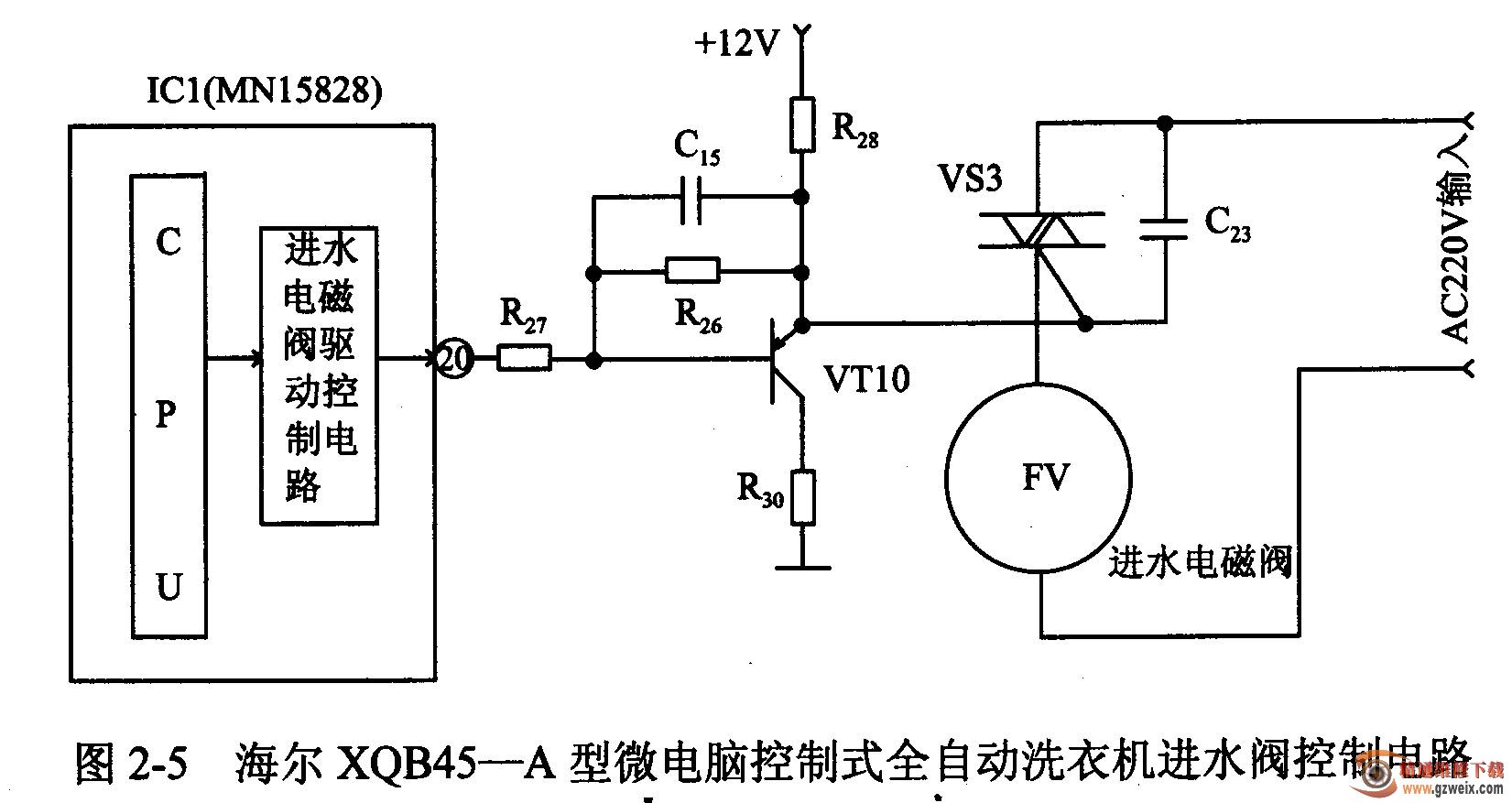

根据用户介绍的情况来看，出现这种故障的部位通常与进水阀控制电路有关。该全自动洗衣机进水阀控制电路由微处理器ICI (MN15828)的20脚与开关晶体管VT10、双向晶闸管VS3、进水阀FV等组成，相关电路如图2-5所示。检修时，可先对这部分电路进行检查。不过，当水位传感器开关SP不良时，也会引起进水不止故障，对此也不容忽视。

故障检修

1．判断故障的大概部位

    (1)接通电源后，在进水状态时，测量微处理器IC1 (MN15828)的20脚输出的高电平信号正常。

    (2)在进水达到设定的位置后，测量IC1 (MN15828)的20脚输出的高电平可以转变为低电平，此时测量加到进水电磁阀线圈两端的220 V交流电压仍然存在。由此说明微处理器输出的控制信号基本正常，怀疑双向晶闸管VS3本身击穿短路。

    (3)断电后，拆下双向晶闸管VS3对其进行检查，其控制进水阀供电的两个引脚之间的电阻值接近于0Ω，说明己经击穿短路。

2．故障处理

更换一只新的、同规格的双向晶闸管装上后，接通电源试机，洗衣机的进水可以自动停止，故障排除。
