故障现象

    据用户介绍，该全自动洗衣机进水功能基本正常，但不能进行排水。

    故障分析

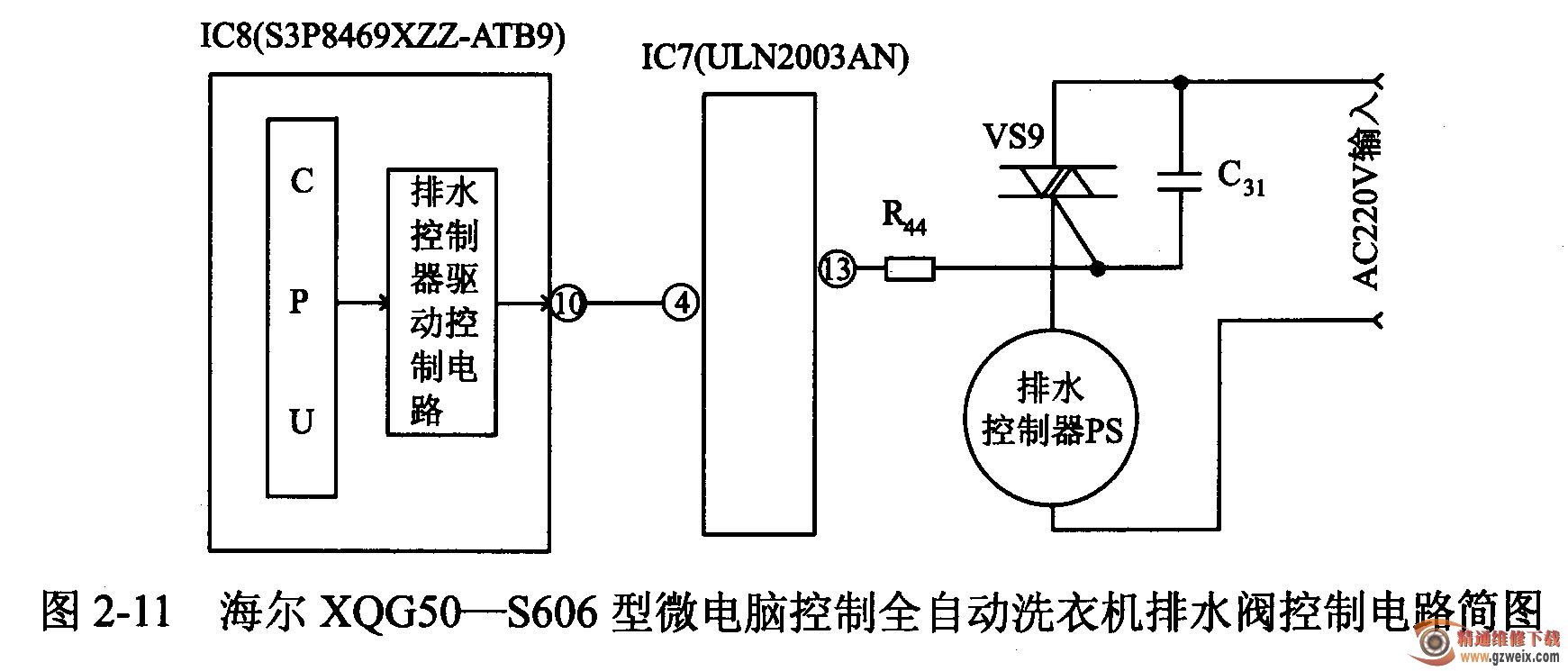

    根据用户介绍的情况来看，出现这种故障的部位通常与排水阀控制电路有关。该全自动洗衣机排水阀控制电路由微处理器IC8 (S3P8469XZZ-ATB9 )的⑩脚与功率驱动反相器集成电路IC7 (ULN2003AN )、双向晶闸管VS9、排水控制器PS等组成，相关电路如图2-11所示。检修时，可先对这部分电路进行检查。

故障检修

1．判断故障的大概部位

    (1)接通电源后，在排水状态时，测量微处理器IC8 (S3P8469XZZ-ATB9 )的⑩脚输出的高电平信号正常，说明微电脑控制电路的工作基本正常。测量排水控制器PS两端的电压为0 V。

(2)断电后，对微处理器IC8 (S3P8469XZZ-ATB9 )的⑩脚到测量排水控制器PS之间的电路元器件进行检查，发现R44的电阻值为∞，显然已经开路。

    2．故障处理

    更换一只新的、同规格的220 Ω电阻器装上后，接通电源试机，洗衣机的排水恢复了正常，故障排除。
