故障现象

    据用户介绍，该洗衣机插上电源插头进行功能操作时，按压按键或洗涤结束后蜂鸣器有时不能鸣响

    故障分析

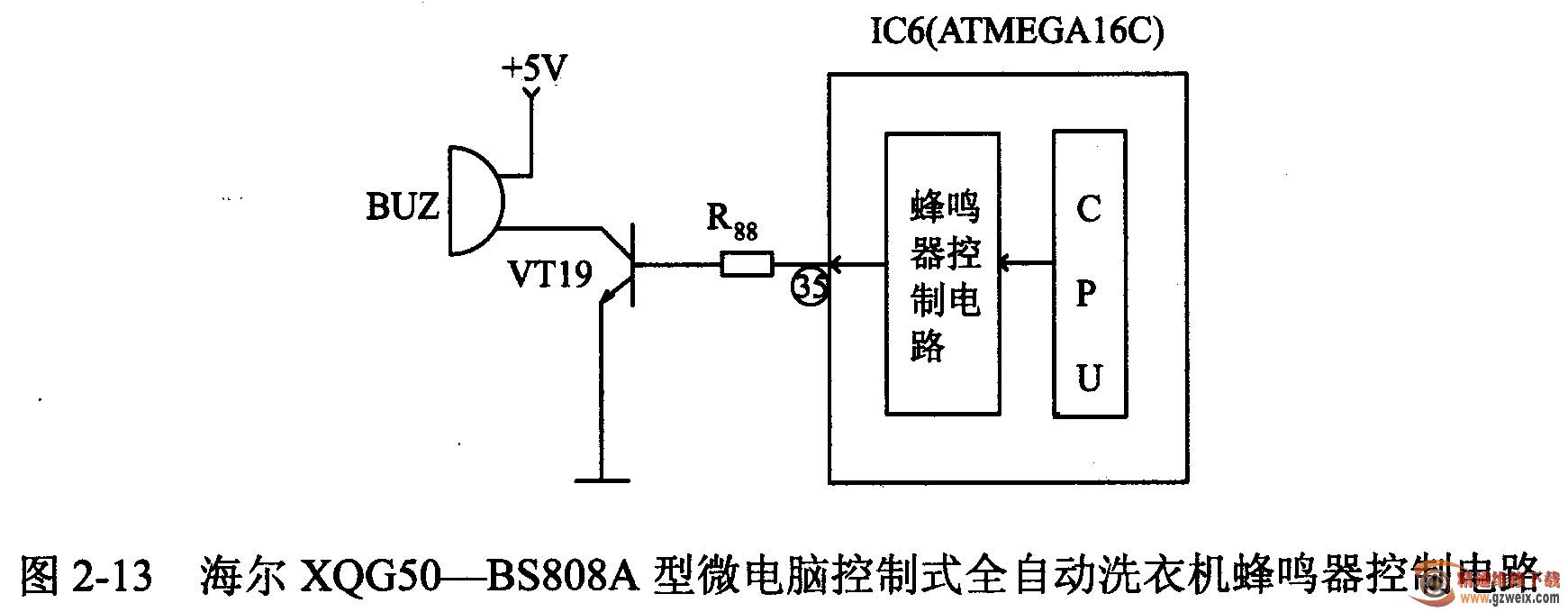

根据用户介绍的情况来看，出现这种故障的部位通常与微处理器控制的蜂鸣器控制电路有关。蜂鸣器控制电路主要由微处理器IC6 (ATMEGA 16C)的35脚与压电蜂鸣器BUZ,VT19, R88等组成，相关电路如图2-13所示。检修时，可先对这部分电路进行检查。

    故障检修

    1．判断故障的大概部位

    (1)接通电源后，在按压操作按键时，测量微处理器IC6 (ATMEGA 16C)的35脚输出的高电平基本正常，但测量VT19管的基极电压有时为高电平时，蜂鸣器可以鸣响，有时在按压按键时为低电平，蜂鸣器不能鸣响，说明问题出在IC6 (ATMEGA 16C)的35脚到VT19晶体管的基极之间的电路中。

    (2)对IC6 (ATMEGA 16C)的35脚到VT 19晶体管的基极之间的电路元件进行检查，结果发现R88电阻器的一只引脚呈虚焊状态。

    2．故障处理

    加锡将R8：电阻器虚焊的引脚重焊牢固后，接通电源试机，洗衣机蜂鸣器的工作恢复了正常，故障排除。

    提示

    如果故障属于蜂鸣器常响不停，则故障大多是由于VT19管的集电极与发射极之间击穿短路引起的。
