故障现象

    据用户介绍，该全自动洗衣机洗涤时，电动机工作时间短，停机时间长，并且电动机似有堵转声，在甩干时还有偷停现象发生。

    故障分析

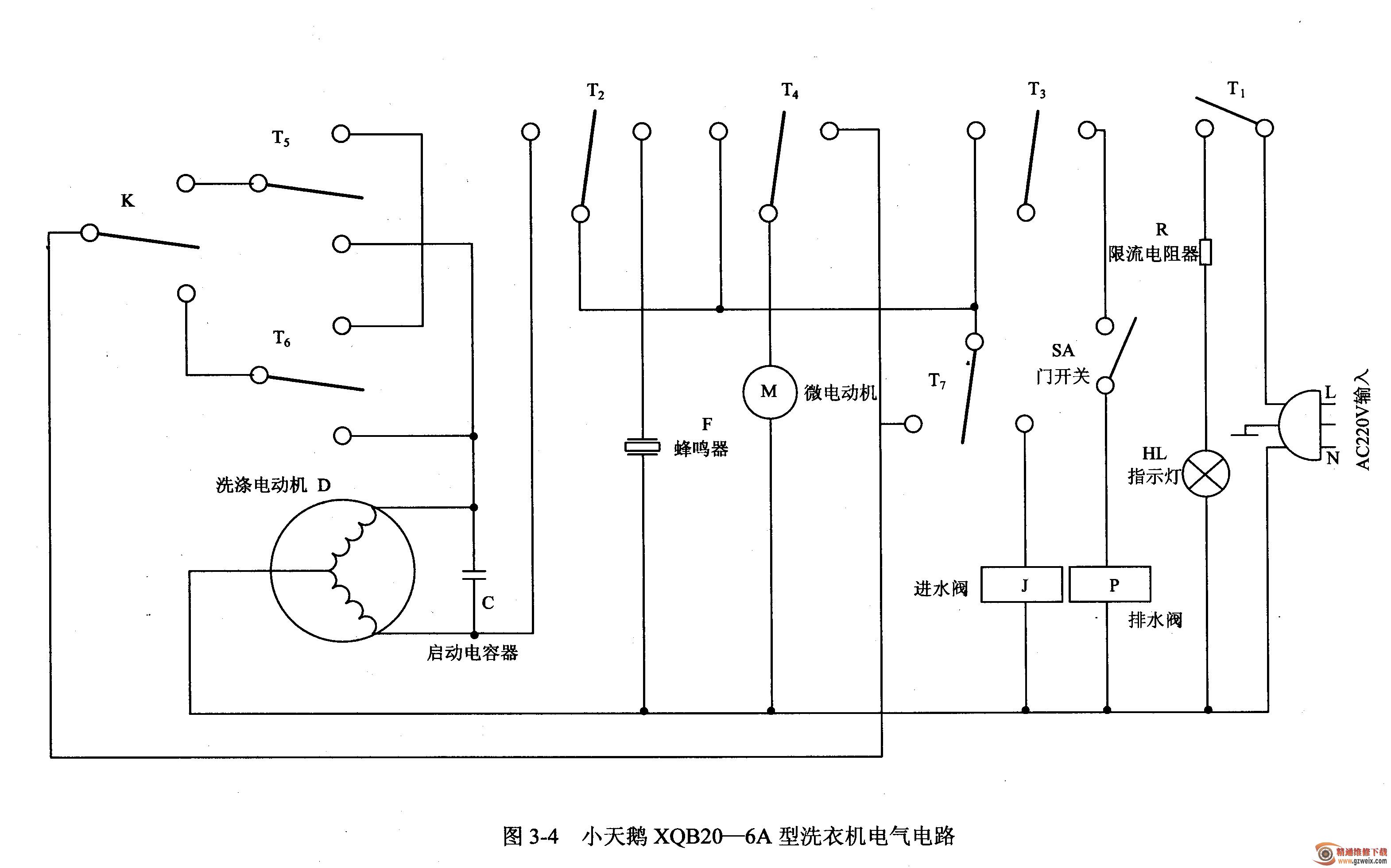

    检修这种故障时，可先判断是电气电路故障还是机械部分有问题。本例经检查发现，当一个洗涤全过程结束时，可闻到电动机散发出来的焦臭味，当将门开关M（该机电气电路见图3-4所示）短接后，掀开门盖，发现电动机带动的波轮只是单方向旋转。

    由上述检查的结果和闻到的焦臭味来看，估计故障可能是由于电气控制部分某元件损坏或跳火引起的。检修时，应重点先对这些元件或零部件进行检查。

    故障检修

    1．判断故障的大概部位

      (1)打开程序控制器后罩，接通电源开机检查，结果发现标准洗涤换向开关T6的动、静触点动作时火花很大。

      (2)再仔细检查发现T6接点的静触点始终闭合，当凸轮转到另一位置时，闭合的动、静点又与另一静触点接在一起，这时电动机会发生堵转。究其原因，主要是固定T6两静触点a与b（见图3-5 (a）所示）的塑料固定卡片损坏所致（见图3-5 (b)所示）。

    2．故障处理

    用同样厚薄的环氧树脂绝缘板，按图3-5 (a)所示原样制作一块固定卡片装上，将其他元件装上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。

    提示

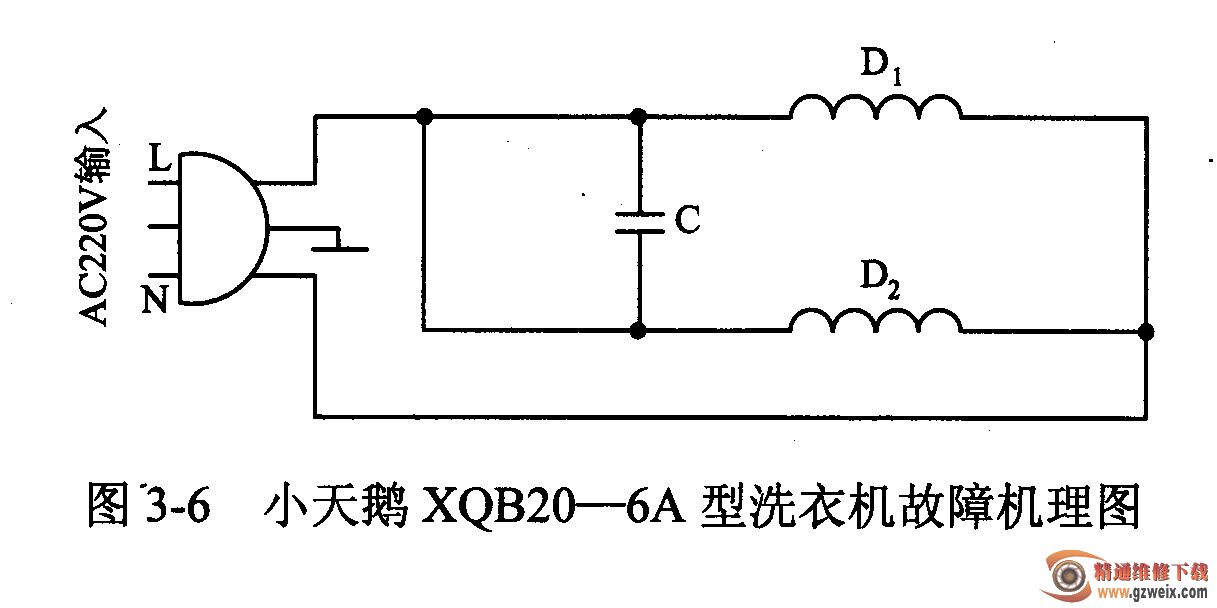

    由于固定T6两静触点a与b的塑料固定卡片损坏，致使其正反转静触点同时与动触点相接触，使启动电容器被短路（见图3-6所示）。这时由于电容被短路，造成不能启动，电动机发生堵转。由于控制微电动机的作用，当凸轮转到另一个位置，使T6有一静触点分开时，电动机可正常转动，但只能一个方向转；另一方向，由于两静触点和动触点间同时接通，使电动机不能转动，再加上停机的时间，故表现出停机的时间很长。当微电动机使程控器处于甩干位置时，由于T6的故障作用于电动机具有时间性，所以使甩干程序出现偷停现象。
