小天鹅XQB40-868FC型微电脑控制式全自动洗衣机指示灯不亮且整机也不能工作
来源:本站整理  作者:佚名  2013-03-12 08:33:08

   故障现象
    据用户介绍,该洗衣机插上电源插头进行功能操作时,洗衣机面板上的指示灯不亮,整机也不能工作。
    故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与整机的供电或系统控制电路有关。检修时,可先对这两方面电路进行检查。
    故障检修
    1.判断故障的大概部位
      (1)接通电源后,测量加到电源变压器TB初级上的220 V交流市电基本正常,次级输出的8V左右交流低压也无问题。
    (2)测量VT7发射极输出的+5 V电压正常,且该电压也加到了微处理器集成电路IC1的工作电压输入端11脚。

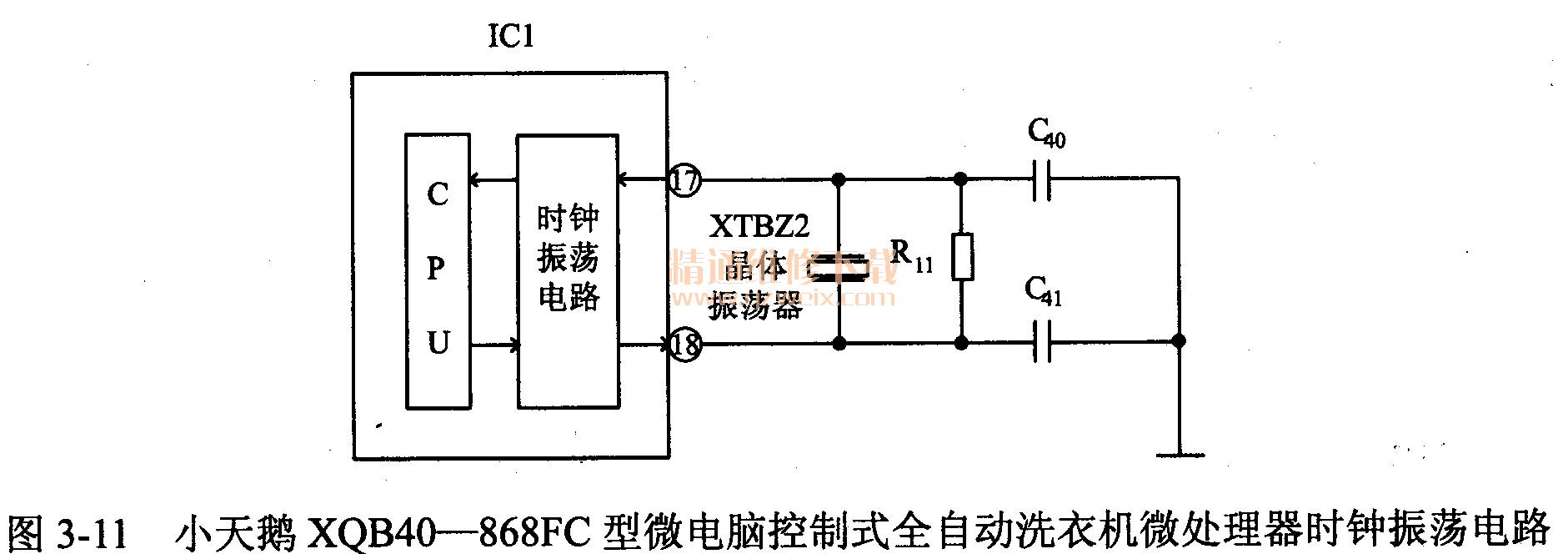

    (3)检查系统控制微处理器IC 1的19脚上复位信号也无问题,但检查时钟振荡电路引脚17与18脚上为低电平,而正常情况下应为1.5 V左右的电压。相关电路如图3-11所示。

    (4)对IC 1的17与18脚之间连接的C40, C41电容器、电阻器R11、石英晶体振荡器XTBZ2 (4 MHz)进行检查,结果发现XTBZ2石英晶体振荡器有严重的漏电现象存在。

    2.故障处理
    更换一只同规格的石英晶体振荡器装上后,接通电源试机,洗衣机的工作恢复了正常,故障排除。
    提示
    XTBZ2石英晶体振荡器损坏后,如一时无原型号的配件可换,也可以采用彩色电视机上使用的4.43 MHz的石英晶体振荡器直接进行代换。
