故障现象
    据用户介绍，该洗衣机插上电源插头进行功能操作时，洗衣机面板上的指示灯不亮，整机无任何反应。
    故障分析
    根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电或系统控制电路有关。检修时，可先对这两方面电路进行检查。
    故障检修
  判断故障的大概部位
    (1)接通电源开关SW后，测量加到自祸电源变压器T上的220 V交流市电在正常值范围内。

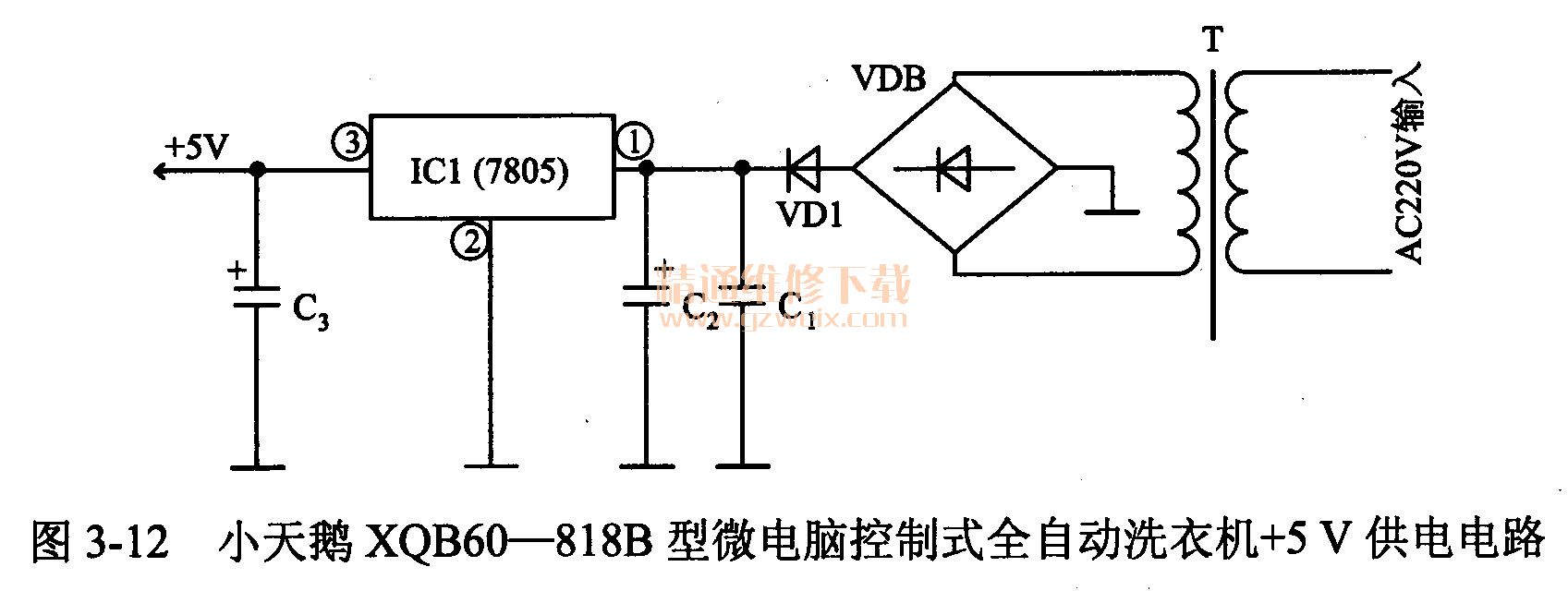

    (2)测量VDB整流桥堆整流、C2电容器滤波后的电压为直流电压也无问题。相关电路如图3-12所示。但测量IC 1(7805）三端固定稳压集成电路③脚输出的+5 V电压为0 V.

    (3)断电后，对＋5V稳压电路中的有关元器件进行检查，发现IC1 (7805)三端固定稳压集成电路本身损坏。

    2．故障处理
更换一只同规格的W7805型集成电路装上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。

    提示
    IC1 (7805）三端固定稳压集成电路损坏以后，可以直接代换该集成电路的型号较多如：L7805, D7805, AN7805, HA7805, BG7805, KA7805等。
