故障现象
    据用户介绍，该全自动洗衣机进水、排水基本正常，但洗涤时不正常。
    故障分析
    根据用户介绍的情况来看，进水、排水正常，说明进、排水系统无故障、洗涤时工作不正常，可以初步判定问题出在洗涤电路。

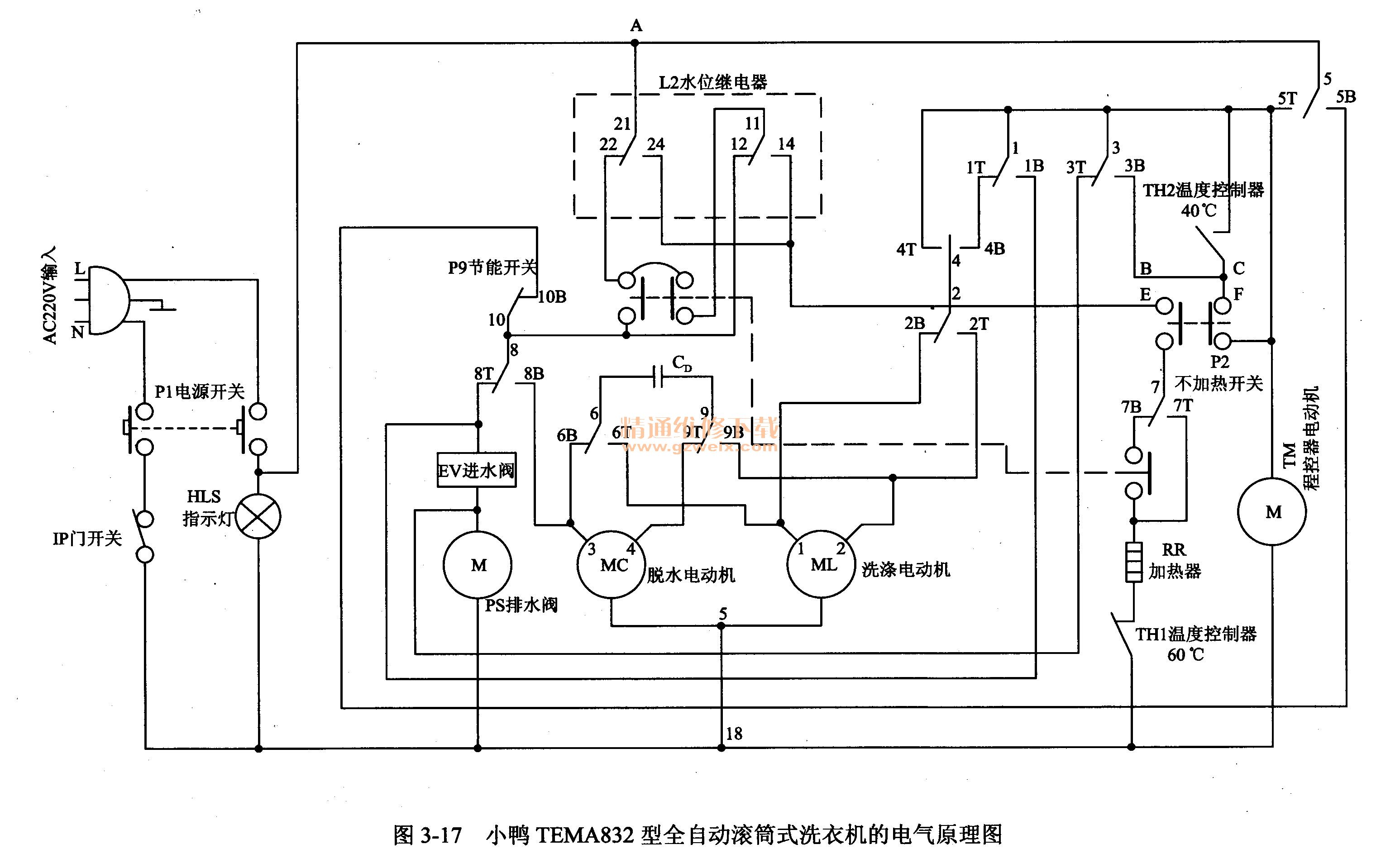

    该洗衣机的电气原理图见图3-17所示。当洗衣机进水结束后，水位继电器动作，21-24, 11-14分别闭合，此时B, C点得电，电流通过不加热开关P2的下端给程控器微电动机供电，此时，程控器的触点4-4T, 2-2T, 9-9T, 6-6T触点接触，经过电容CD启动，洗衣机开始洗涤。ML为双速电动机的低速绕组，MC为高速绕组。洗涤时，电动机在程控器的控制下，正、反方向低速运转。

    故障检修
    1．判断故障的大概部位
    (1)电动机接线插座与控制电路的电动机接线端子接触不良或脱落，致使电动机无电而不洗涤。修理时，可打开后盖，将控制电路的电动机接线端子重新装好。
    (2)启动电容器击穿损坏，造成电动机无法启动。检修方法是取下电容器，用万用表进行检测辨别。
    (3)水位继电器误动作，触点处于中间状态。即21-24（低水位）或21-24与11-14（高水位）有一组不通，造成程控器不工作，导致不洗涤。检修方法是进满水后，拔掉电源插头，用万用表测量11-14与21-24是否接通。若不通说明水位开关失灵，应更换水位开关。
      (4)有少数洗衣机由于工作环境比较潮湿，破坏了电动机的绝缘电阻性能，致使电动机损坏，不能进行正常的洗涤。判断电动机是否损坏可用以下方法：

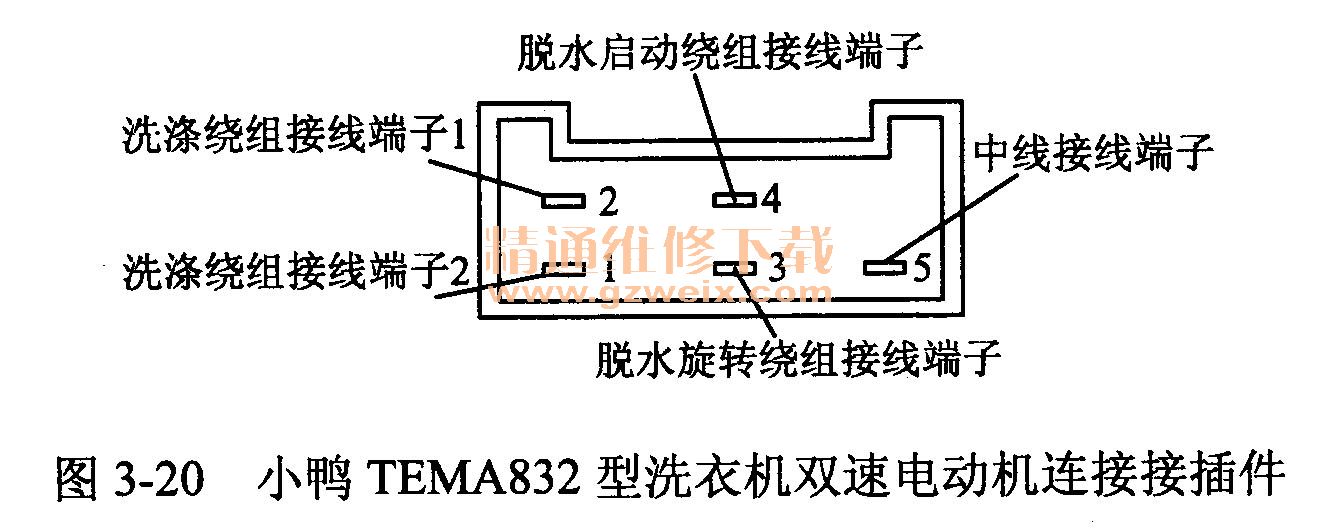

    双速电动机有洗涤、脱水两套绕组，洗涤绕组的两个线圈是对称的，阻值相同，直流电阻值均为65Ω左右，如图3-20所示的①-⑥、②-⑤脚之间电阻值。

    脱水绕组分为脱水旋转线圈和启动线圈，其中旋转线圈的直流电阻值为10 Ω，启动绕组的线圈电阻值为34 Ω，分别为⑨-⑤脚和④-⑤脚之间电阻值，如果测得电阻值相差较大，则说明电动机有损坏，应予更换。本例经检查发现故障为电动机损坏引起的。
    2．故障处理
    更换一只同规格的双速电动机装上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
    提示
    不能洗涤或洗涤时不正常的检修方法差不多，都应重点对洗涤电路进行检查。在实际检修中还发现，电容器电容量减小或击穿，皮带松弛，电动机匝间短路也会引起这类故障。不过，后面这几种情况引起的故障现象往往是洗涤空转正常，加入负载后启动困难或运转不正常。对于皮带松弛故障，可重新调整电动机的位置，电容器损坏应更换新的、同规格的电容器。
