故障现象
    据用户介绍，该全自动洗衣机电源指示灯亮，但整机不能进水。
    故障分析
    图3-17所示是小鸭TEMA832型全自动滚筒式洗衣机的电气原理图。图中，IP为门开关，关上前门此开关处于接通状态，开启电源总开关Pi，指示灯HLS亮，整机处于工作状态。

    进水电路是由A点通过水位继电器的高水位常闭触点21, 22、节能开关P9、程控器触点8, 8T，进水阀EV与排水阀PS，到程控器触点18形成回路。由于排水阀电阻值远远小于进水阀内阻值，所以此时仅作为导线使用，使进水阀开始进水。
    若此时节能开关按下时，进水电路则是由A点通过水位继电器21, 22、节能开关P9,水位继电器的低水位触点11, 12、程控器的触点8来形成供电回路。当水位到达额定水量时，水位继电器动作，低水位时11, 12断开，11, 14接通，高水位时11, 12, 21, 22均断开，11, 14, 21, 24接通，整机停止进水，开始洗涤。

    由上分析可看出，整机的进水是通过水位继电器常闭触点21-22或11-12两组触点后，再经过程控器触点8-8T，进水阀与排水阀构成回路的。因此，故障可能发生在水位继电器L2、节能开关P9、程控器8-8T、进水阀与排水阀之间，应重点对这部分零部件进行检查。
故障检修
  判断故障的大概部位
    (1)首先检查水龙头是否打开，水压是否正常。由于进水阀工作需要一定的水压，若水压太低时，进水阀不能打开，故而就不会进水。
    (2)检查排水阀线头是否脱落。若无脱落，用万用表测量排水阀电阻值应为28 Ω左右。若测得的电阻值很大或无电阻值，都说明排水阀已损坏。
    (3)打开洗衣机上盖，检查进水阀两端导线是否脱落。若无脱落现象，再用万用表测进水阀内阻值应为4 kΩ左右。若断路或无电阻值说明进水阀已损坏，应更换新的进水阀。

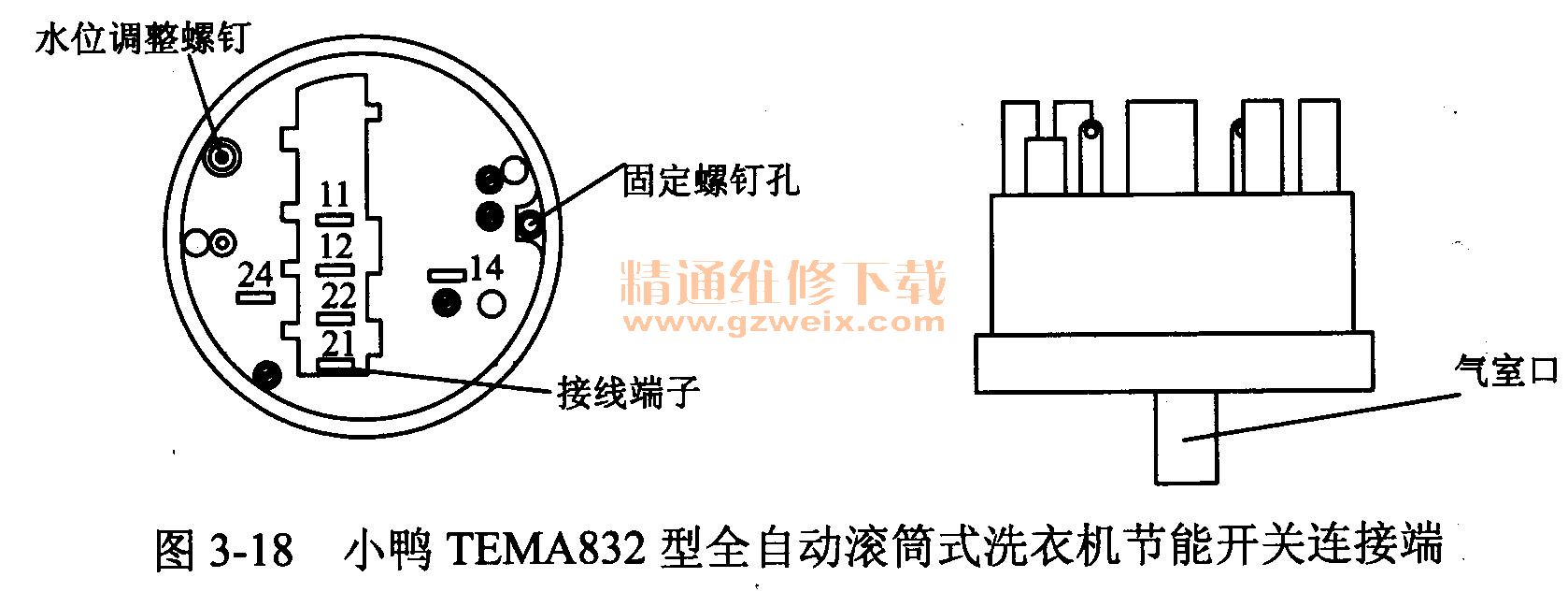

    (4)检查水位继电器是否失灵。根据水位继电器上的编号，常态时21-22, 11-12均应接通（见图3-18所示）。若有一组触点不通，说明水位继电器损坏。

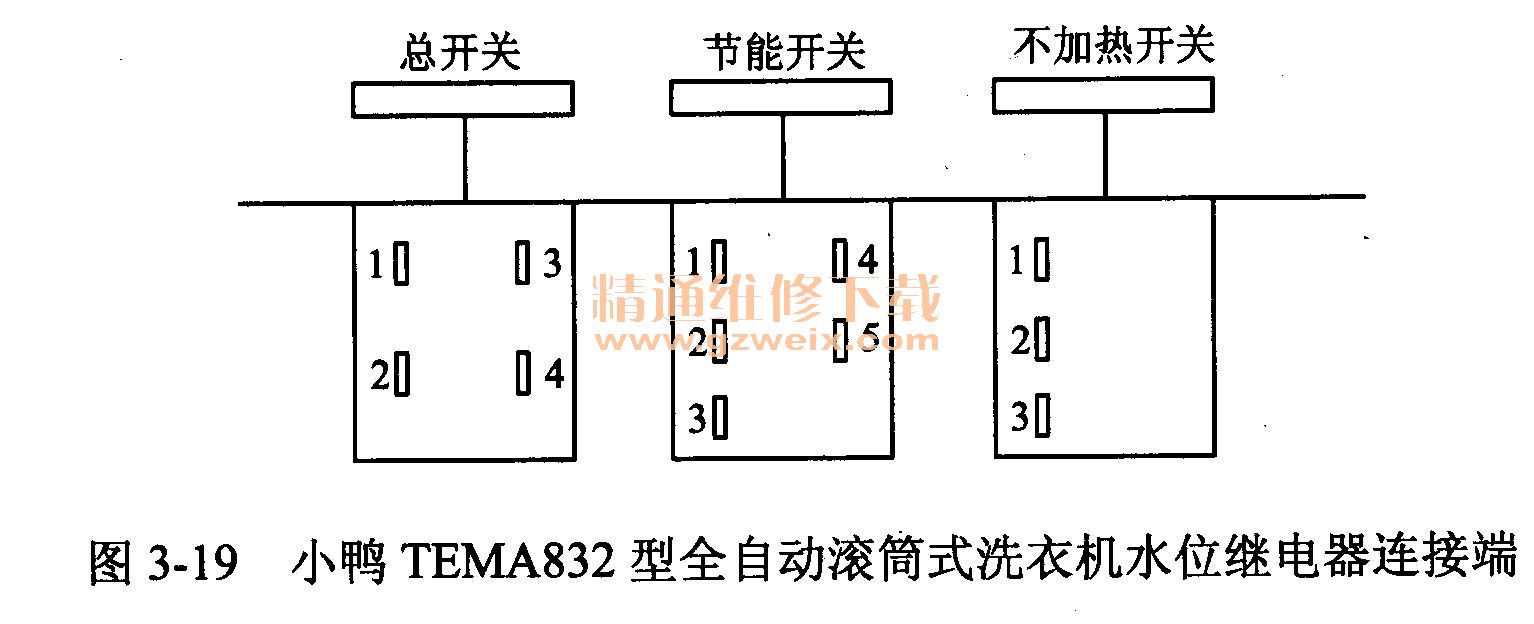

(5)检查节能开关是否正常，如图3-19所示。用万用表检测，常态时1-2通、4-断；按下时，1-2断、4-5断、2-3通应为正常，否则说明节能开关已损坏。总开关节能开关不加热开关

(6)检查程控器8与8T是否接通。若不通，说明程控器已经损坏。本例经检查为进水阀两端的导线有松脱现象。

2．故障处理
    将进水阀两端松脱的导线处重新整理好后，接通电源试机，洗衣机的进水工作恢复了正常，故障排除。

    提示
    整机不能进水故障虽然牵涉的零部件较多，但如果顺着其供电回路去检查有关零件，一般都可很快确定故障的原因。
    另外，有时还会遇到整机进水不停故障，对此，一般可按下述方法和步骤查找故障原因。
    (1)检查排水管是否挂起。
    (2)由于水量的多少是由水位继电器来控制的，如果水位继电器本身质量有问题，会导致整机进水不停，例如水位继电器漏气或水位继电器内部常闭常开触点误动作等。对此，可在水位到达玻璃的三分之一时，拔下电源插头，用万用表测量水位继电器21-22,11-12之间是否断开，若不断开，说明此继电器已坏（见图3-17所示）。
    (3)水位信号是通过盛水捅与水位继电器之间的透明塑料管连通器，反映在水位开关上的。由于长途运输或洗衣机工作过程的震动，使透明塑料管与水位开关接口脱离，导致水位信号不能反馈到水位继电器上，使水位继电器不动作，导致进水不停。此种故障，只要将透明塑料管与水位继电器接口重新接好，洗衣机便可恢复正常。
    (4)极少数洗衣机是由于进水阀内部的弹簧质量差，导致进水阀开启后不能关闭，从而造成了进水不停的故障。
