故障症状：洗衣结束后，延时显示10min熄灭，变压器仍工作，无自动断电功能。

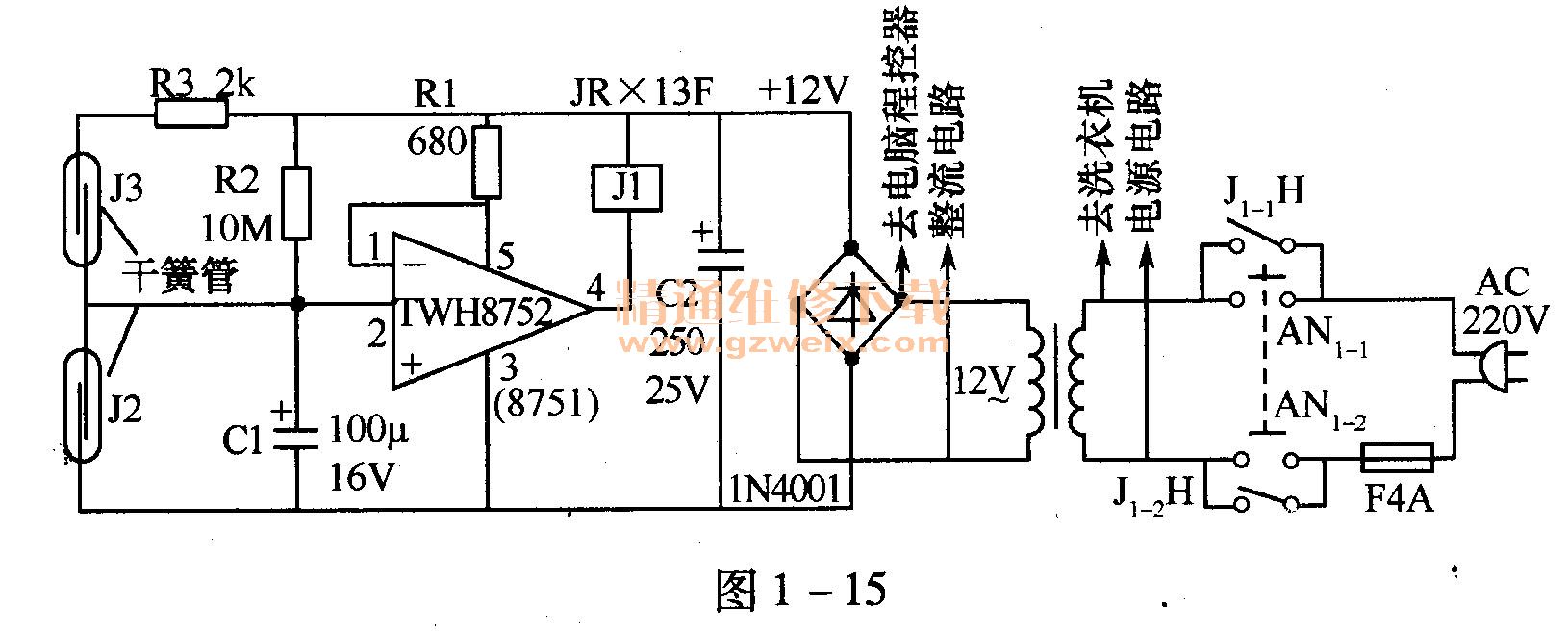

    检查与分析：由于该机未设计自动断电功能，可按图1-15制作一断电器来解决问题。该断电器原理为：按下按钮开关AN, AN1-1, AN1-2分别接通AC220V，初始时C1端电压为0V, （4）脚也为0V，继电器吸合，J1-1H,J1-2H闭合自锁供电。

    洗衣机工作的同时，对C1充电，C1电压上升到（4）脚变高电位，约38min。洗衣机进行到第1次脱水时约30min。由于电磁铁作用，J2闭合，C1放电，C1端电压为0V;脱水结束后，电磁铁释放，J2断开，电路向C1充电。以后的每次排水，脱水都重复上述程序，J1保持吸合。到洗衣结束后，电磁铁释放，J2断开，C1充电，经38min后，电压上升到约1.44V时，电路翻转，J1释放，电源切断。J3的作用是加速向C1充电切断电源，可用按钮代替。为了不影响洗衣机外观，最好用干簧管安装在按键板内空位上，用一块小磁铁控制。AN可用双联自锁开关取下自锁簧改成轻触键。直流12V从变压器次级取出。最好另加装3W变压器，以免破坏程控器。J2安装在电磁铁旁能保证在电磁铁吸台时接通即可。整个电路用塑料袋密封扎在洗衣机控制台内空位上。

    检修结果：该机安装断电器后，工作一切正常。
