一台友谊XQB36-3型全自动洗衣机，在使用过程中不能排水，且用户称当时还闻到焦蝴味。

    分析检修：根据用户所述，故障原因很可能是排水电磁铁线圈短路被烧毁。到了用户家，先拆开洗衣机后盖板，接通电源，设定在排水状态，不能排水，通电1分钟左右，手摸电磁铁线圈表面温度较高，马上断电。然后用改锥扳动电磁铁衔铁端部，拉开排水阀门，把洗衣机桶内的水排放掉，以便检修洗衣机。

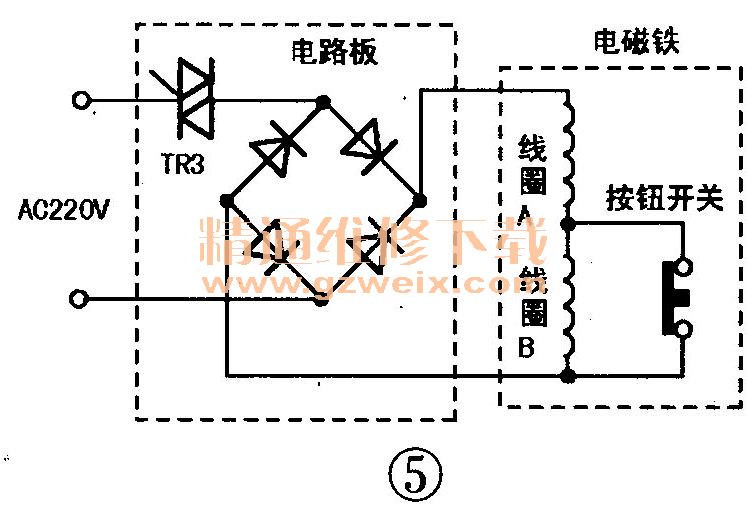

    该洗衣机的排水电磁铁是半密封式敞开型直流电磁铁，其工作线圈有两段：吸合线圈A和保持线圈B，两者串联，如图5所示。与线圈B并联的电路上有一对由按钮控制的触点，即按钮开关。在电磁铁不通电和刚通电时，即在洗涤和刚进入排水时，按钮开关处于接通状态，只有吸合线圈A接入电路。由此刚排水时，通过线圈的电流很大（约1.6A），电磁铁产生足够大的吸引力将衔铁吸入，当衔铁全部吸入后，衔铁上的压板将按钮压入，使按钮开关的触点分离，于是保持线圈B被接入，两线圈串联后的电阻约为3100Ω，电磁铁的工作电流降到60mA左右。

    拆下电磁铁，检查发现电磁铁的塑料框架板已变形，线圈被烧毁。更换电磁铁后开机试验，刚接通电源，就听到电磁铁的吸合声，正常时应在进入排水状态才通电吸合。根据维修经验，看来控制排水电磁铁工作的双向可控硅已失控。于是检测电脑板上对应的双向可控硅TR3，发现其阴极和阳极已击穿短路，更换后试机，故障排除。

    【提示】若全自动洗衣机中的电动机、进水阀或排水电磁铁中的线圈短路严重，其对应的双向可控硅极易连带损坏，检修时应注意。
