友谊XQB36-1型全自动洗衣机显示正常但蜂鸣器不响且整机不工作
来源:本站整理  作者:佚名  2013-08-27 08:19:06

    故障现象
    据用户介绍,该全自动洗衣机接通电源后,操作功能按钮时,显示正常,但蜂鸣器不响,整机也不能进入正常的工作状态。
    故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与整机的系统控制微处理器电路有关。检修时,可先对这部分电路进行检查。
    故障检修
1.判断故障的大概部位
      (1)检查提供给微处理器ICI (Z8611)的①脚上的+5V电压在正常值范围内,且稳定。
      (2)测量提供给微处理器ICI (Z8611)的⑥脚上的复位电压也无明显的异常现象。

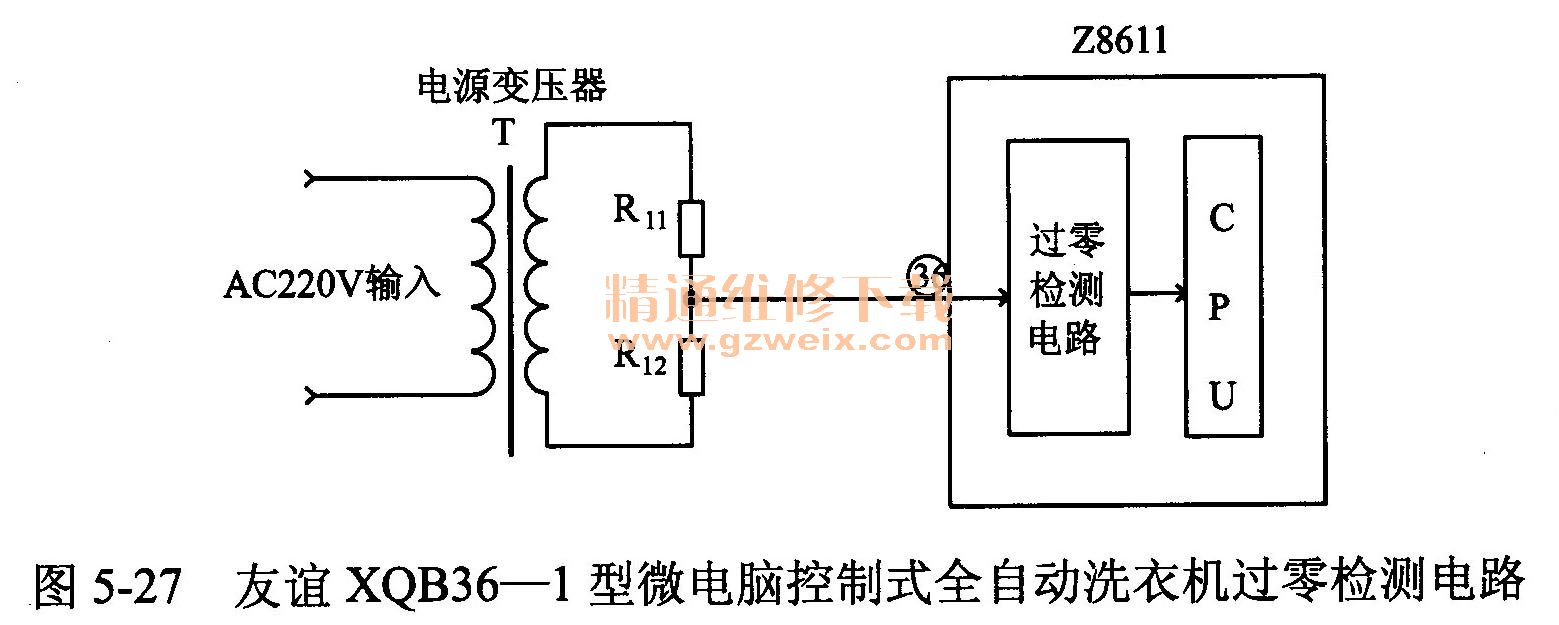

      (3)用示波器检查微处理器控制芯片IC1 (Z8611)的时钟振荡引脚②与③脚上的时钟振荡波形正常。怀疑IC1 (Z8611)的过零检测电路有问题,相关电路如图5-27所示。

    (4)对IC 1 (Z8611)的36脚外接的过零检测电路中的有关元器件进行检查,结果发现R11电阻器的一只引脚呈虚焊状态。
    2.故障处理
    加锡将R11电阻器虚焊的引脚重焊牢固后,接通电源试机,洗衣机的工作恢复了正常,故障排除。
