友谊XQB36 -3型全自动洗衣机,不能排水
来源:本站整理  作者:佚名  2013-04-17 09:21:06

    故障症状:机器处于排水工作状态时,不能排水。

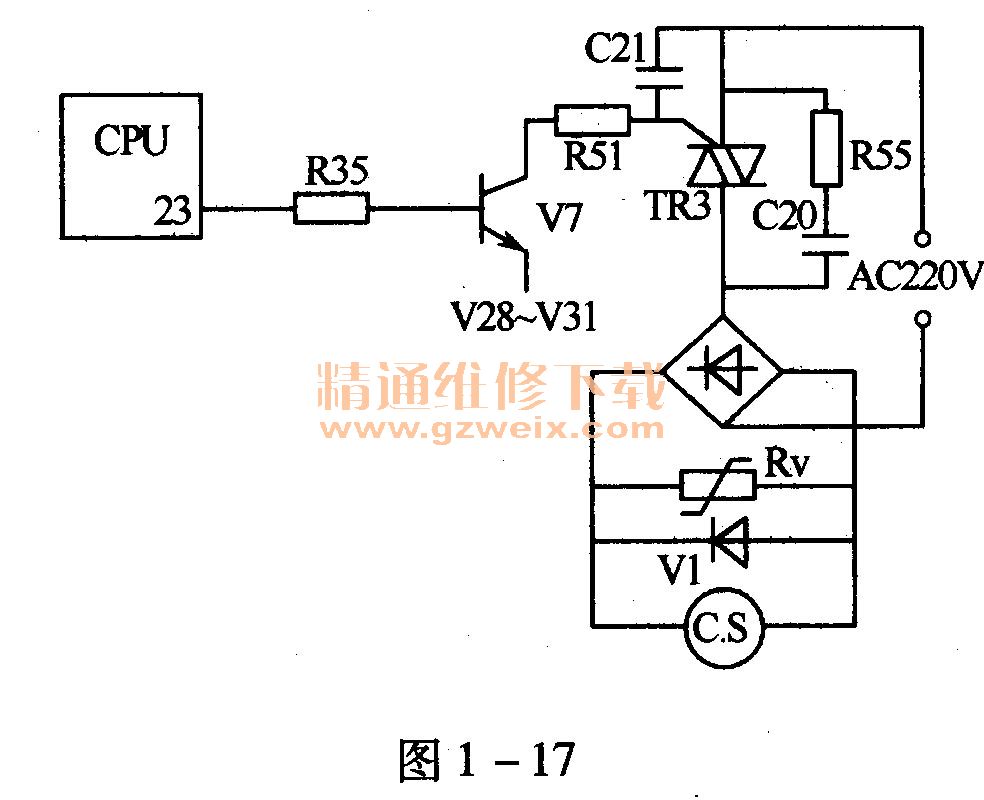

    检查与分析:根据现象分析,该故障可能发生在排水电路等相关部位。经开机检查排水管路及排水阀均正常,并且听不见排水阀电磁铁的吸合声,说明故障出在排水电路上,用万用表测量CPU的(23)脚电压为4.6V,正常,进一步说明CPU工作正常,故障发生在外围的排水电路上,电路如图1-17所示。短接双向晶闸管TR3的阳极和阴极,龟磁铁仍然不能吸合,说明故障发生在整流桥V28-V31、压敏电阻RV,V1及电磁铁C. S等元件上,经检查发现V28-V31中有2只整流二极管开路。V28-V31原来的型号为1 N4005,更换时,将V28-V31全部更换成1 N4007 (1N4007性能优于1 N4005)即可。

    检修结果:更换整流管后,故障排除。
