故障现象
    据该机用户称，此洗衣机自买来后多年来使用一直很好。前些时候，在一次洗衣过程中，洗衣机电动机突然停转。检查电源插头良好。打开洗衣机背板检查，发现其上的一只熔断器熔丝熔断。
    故障分析

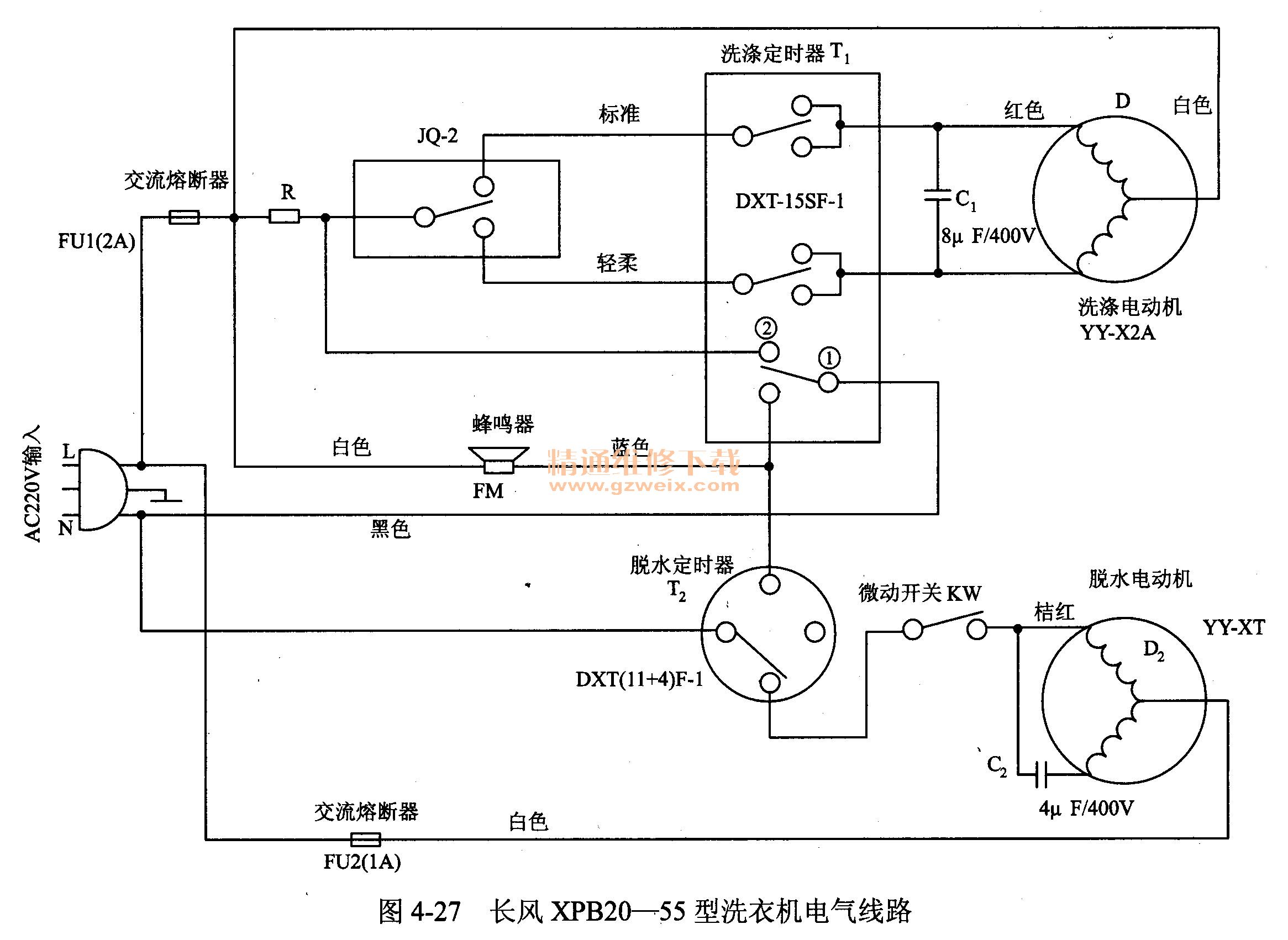

    根据用户提供的情况，用户所指的熔断器熔丝FU1 （2A）是该机的交流电源进线熔断器熔丝（相关电路见图4-27所示）。

    根据维修经验，引起熔断器熔丝熔断的原因可能有以下几方面：
      （1）电动机过载或其有堵转卡死现象；
      （2）电动机引线短路或其线圈绕组内部出现短路；
      （3）线路火线碰地（碰外壳）或火线与零线之间发生了短路；
    （4）蜂鸣器线圈有短路现象存在。
    检修时，可根据上述分析对有关部位进行一一的检查。
      故障检修
    1．判断故障的大概部位
      （1）根据上述分析，对有关部位进行仔细的检查，结果发现，上述各原因都不存在。
      （2）为了迅速判明故障所在，重换一只新的2A熔断器熔丝后，接通电源试机，熔断器熔丝又被烧毁。由此说明，电路中可能仍存有短路点，还应进一步查找短路处。

2．查找短路点
    从4-27所示电路中可看出，该洗衣机的电气线路并不是十分复杂，逐一对有关元器件进行检测，结果发现，电阻器R的在路值很小，基本上是通的；将其拆下检查，发现其电阻值约为0.04Ω（正常值为47 kΩ），显然已变质损坏。
3．故障处理
    本例故障，只要重换一只同值的电阻器后，故障即可排除。如果一时买不到该电阻器，可暂时将该电阻器焊下不用，故障也可排除。由于该电阻器只起停机时的续流熄弧作用，故暂时将其拆去不用，对洗衣机的使用并没有多大的影响，一旦买到后，应立即将其装上。
    提示
    R为停机续流熄弧电阻器，其为碳膜结构，经过长期使用以后，由于受潮等原因使其电阻值发生了变化，几乎成为一根短路线加接在220 VAC进线一端与定时器T；的一个引脚上。当定时器T1往定时的方向旋转时，定时器内起开关作用的触点①与②接通。这样，220 VAC电源的一端与另一端就会直接形成通路，即：
    220 VAC的一端→FU1熔断器熔丝→近似短路的R电阻器→定时器T1的②与①脚间触点→220 VAC电压的另一端。

    上述这一通路，就会使220 VAC电压的相线与零线短路，使FU1 （2 A）熔断器熔丝熔断，致使电动机因无供电电源而无法工作，导致了上述故障。由于在未排除短路点之前，220 VAC电压的相线与地线间的回路始终是存在的，故造成了屡烧熔断器熔丝的现象。从多例维修实例来看，该机的这只R电阻器损坏率较高，应注意对其进行检查。
