故障现象
据用户介绍,该全自动洗衣机接通电源后,指示灯均不亮,功能按钮开关全部失效,不能进行工作。
故障分析
根据用户介绍的情况来看,出现这种故障的部位通常与整机的供电电路、微处理器控制电路有关。检修时,可先对这两部分电路进行检查。荣事达XQB38-92型微电脑控制式全自动洗衣机根据其使用的单片微电脑型号的不同,有多种电路,该洗衣机使用的微电脑集成电路的型号为}PD7507B。
故障检修
1.判断故障的大概部位
(1)接通电源以后,检查由VD 1-VD4整流、C28滤波后+9V左右的直流电压基本正常,三端固定稳压集成电路IC 1 (7805)输出的+5 V电压也无问题,且该电压也加到了微处理器控制电路中IC2 (μPD7507B)集成电路的21与19、20脚上。

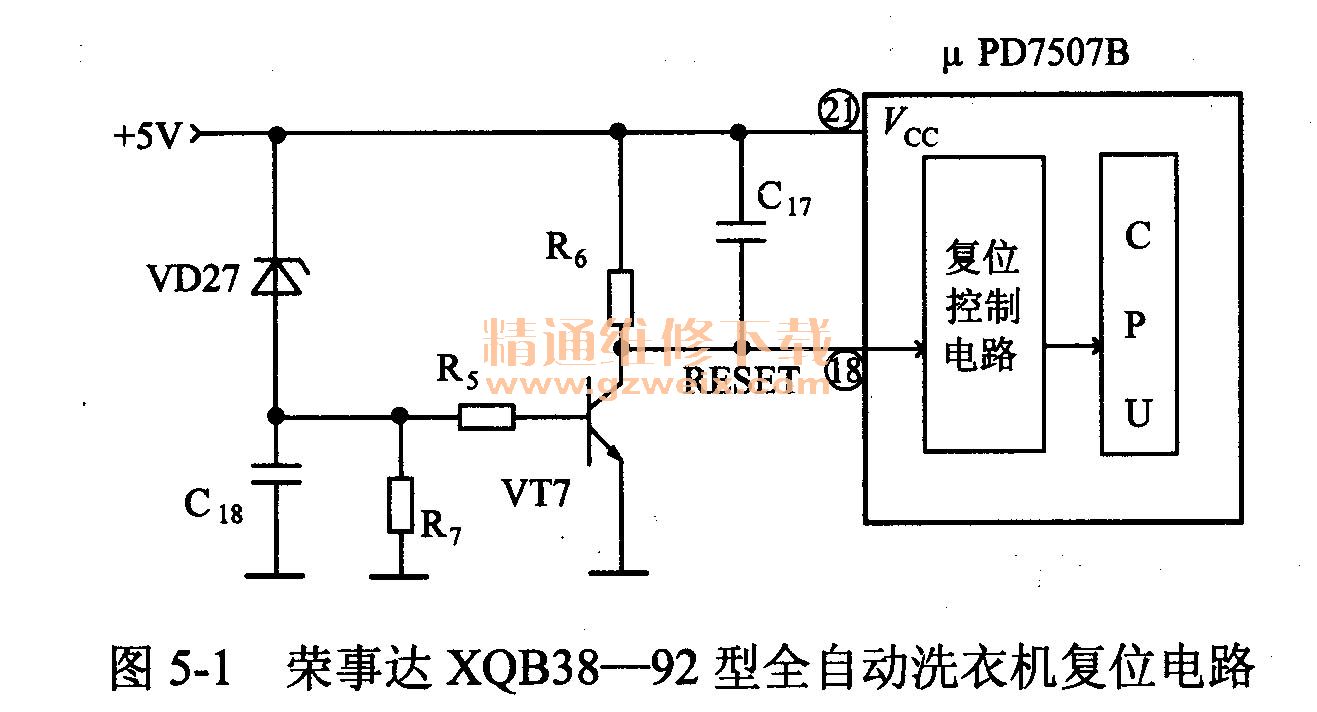

(2)采用示波器检查IC2 (μPD7507B)微处理器的②与①脚及其外围元件组成的时钟振荡电路上的振荡波形也正常,但检查IC2 (pPD7507B)微处理器的18脚上的复位电压始终处于高电平,正常情况下复位后的电压应下降0.5 V左右。相关电路如图5-1所示。
(3)对复位电路中的R7, R5, R6, VT7, VD27, C18, C17等进行检查,结果发现VD27稳压二极管两端之间的正、反向电阻值为Oo,将其拆下来进行检查,发现其已经开路损坏。
2.故障处理
更换一只同规格的稳压值为2.7 V的稳压二极管装上后,接通电源试机,洗衣机的工作恢复了正常,故障排除。
提示
正常情况下在每次接通电源开机时,巧V的电压一方面加到微处理器IC2(μPD7507B )的21脚(VCC端);由于电容上的电压不会突变,故另一路通过C17电容器加到微处理器IC2(μPD7507B)的18脚(RESET端),还有一路使VD27齐纳击穿后对C18电容器进行充电,随着C18电容器两端的电压不断升高,最后使VT7管导通,等效于将IC2 (μPD7507B)的18脚通过VT7管接地,由于C18电容器上的充电需要一定的时间,在这段时间内,微处理器IC2 (μPD7507B)就进行了复位。当VD27稳压二极管损坏以后,就会使复位电路失去了作用,从而造成了上述故障。
