水位开关的检测方法：在检修不能进水故障时，首先用数字万用表的二极管挡或电阻挡测水位开关的COM端（公共端）与ON端的通断，若蜂鸣器鸣叫或阻值为0Ω，则说明触点接触良好。

    【提示】实修时，若用导线短接水位开关的COM端与ON端后能进水，说明水位开关异常。

    5．排水泵
    排水泵的主要作用是把洗衣机里面的水排出去，其外形如图11所示。

    排水泵的主要故障有：不排水，排水慢，排水泵噪声大，排水泵漏水等。

    不排水：在排水状态时，首先用手摸洗衣机右下部排水泵是否有震动感，如果有，则说明排水泵在工作，原因应是异物堵塞导致的不排水或排水慢，这时打开过滤器清除异物即可；如果没有震动感，说明排水泵插线脱落、断开或排水泵已坏，进行检查维修即可。

    排水慢：该故障具体原因一是异物堵塞导致叶轮转动无力，二是用户家电压太低导致水泵低压不排水。
    排水泵噪声大：排水泵在排完水后产生的喘气声是正常的，因为此时排水泵的水不能完全浸没叶轮，水排不出去，叶轮搅动水汽混合物从而出现喘气声。若在正常排水时出现噪声，如果是“咔咔”声或摩擦声，则可能是排水泵进入异物或轴承损坏，拆开排水泵清除异物，或更换排水泵。

    排水泵漏水：在筒内有水的情况下，用手摸一下泵壳有无漏水迹象。若有，则原因可能是过滤器旋钮没有拧紧，或者在拧紧时螺纹出现错位现象，或者密封圈不良，需要对旋钮进行调整或更换排水泵。
    排水泵的检测方法：用万用表电阻挡测量排水泵两端阻值，正常阻值为150Ω－200Ω（因排水泵不同，阻值可能会有差异）。若阻值为无穷大或阻值为0Ω，则需更换排水泵。

    6．微延时门锁
    此门锁分机械和电磁式两种，其作用是在洗衣机工作时锁住机门，以防止门打开而伤人。该门锁在断电约两三分钟后自动复位，这时方能打开机门取出衣服。

    该类机械式门锁损坏后，会出现通电不自锁、不能通电或打开门后不断电等故障现象。电磁型门开关损坏后，不仅会出现不通电故障，并且还会出现门不能打开的故障。

    检测方法：机械型，在门关好以后两个引脚的阻值应为0Ω，打开门后其阻值应变为无穷大。否则，表明触点没有吸合或已粘连。

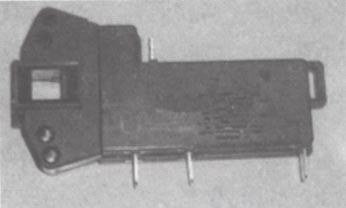

    电磁型门锁外形如图12所示。在门关闭后，测②、③脚间的阻值是否为0Ω，若不为0Ω，则检查PTC元件和触点是否正常；在开门状态下，若②、③脚间阻值仍为0Ω，说明触点已粘连。

    7．内筒叉型架

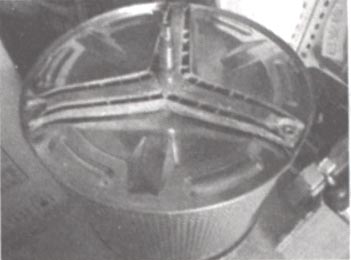

    滚筒与盛水桶的连接是通过叉形架组件实现的。叉型架主要由铝合金叉形架、钢制主轴等元件组成，如图13所示。若该器件断裂，则会出现不能洗涤的故障。

    8．加热器

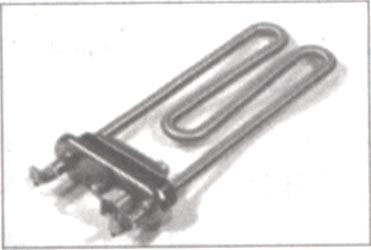

    由于滚筒洗衣机的洗净效率较低，故许多滚筒洗衣机安装有加热器，通过提高洗涤液温度来改善洗涤效果。加热器通常安装在外筒和内筒中间，其外形如图14所示。

    加热管损坏后通常会造成不加热或漏电故障。加热管的直流电阻为数十欧姆，与内、外桶之间的绝缘电阻一般大于5MΩ。

    在洗涤时，用手感知水温有无变化，如果有变化说明加热正常，如果无变化，说明加热管不工作，这时先用万用表交流挡测量加热管两端有无AC 220V电压，如果有，说明加热管坏；如果无，则检查温控器或恒温器。

      9.温控器

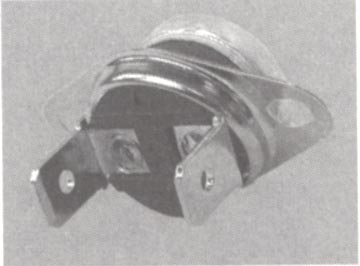

    温控器是对加热器的加热温度进行控制的器件。滚筒洗衣机的温控器分双金属片型和感温剂型。目前，滚筒洗衣机用得最多的是双金属片塾温控器，其外形如图15所示。感温剂型温控器的外形如图16所示。

    温控器损坏后会出现不加热，加热温度不够或加热温度过高等故障现象。

    双金属片温控器冷态的阻值一般很小，当温度达到标称值时，其阻值应为无穷大。如果静态阻值为无穷大，或温度达到标称值时阻值仍然为0Ω，这说明该温控器损坏。

    对于感温剂型温控器而言，将温控器旋钮拧到最大位置时，用万用表的蜂鸣器挡测量端子阻值应为0Ω，并且蜂鸣器鸣叫，否则说明温控器已损坏。若将温控器旋钮拧到最小位置时，端子间阻值应为无穷大，否则说明温控器触点粘连。

    10．支撑减震系统
    支撑减震系统主要由箱体、挂簧、减震器组成。

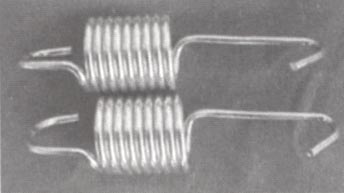

    挂簧也叫减震吊装弹簧，材料为弹簧钢丝，如图17所示。4根挂簧一端挂在盛水桶外的挂簧支架上，另一端挂在箱体的4个顶角上，以降低洗衣机工作时产生的震动。

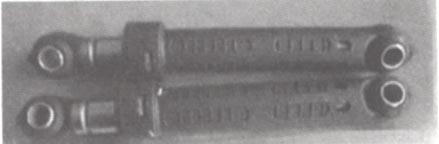

    盛水桶底部通过2根柱塞式减震器与箱体底部相连，如图18所示。减震器具有支撑和减震功能。

    若挂簧和减震器异常会引起盛水桶和洗涤内筒倾斜，出现运转噪声大，甚至不能正常运转等故障现象。

    故障判断：让洗衣机进入甩干状态，将耳朵靠近配重块左右两侧，听振动器有无“咯咯”声，如果右侧有“咯咯”声，这时用手向下按配重块，如果声音消失，则说明右减震器有故障，更换即可。

    12．电脑板
    电脑板是滚筒洗衣机的的控制中心，所有的工作指令和动作都由电脑板统一发出，并对水位、温度、转速进行检测与分析，其外形如图19所示。电脑板的常见故障现象是不通电、不启动、接触不良，或不显示等。
