该全自动洗衣机接通电源后，指示灯均不亮，功能按钮开关全部失效，不能进行工作。
    故障分析
    根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电电路和微处理器控制电路有关。检修时，可先对这两部分电路进行检查。
    故障检修
    1．判断故障的大概部位
    （1）接通电源以后，检查整流滤波后的直流电压基本正常，测量提供给微处理器的15V稳压电源也无问题，且该电压也加到了微处理器控制芯片的供电引脚。

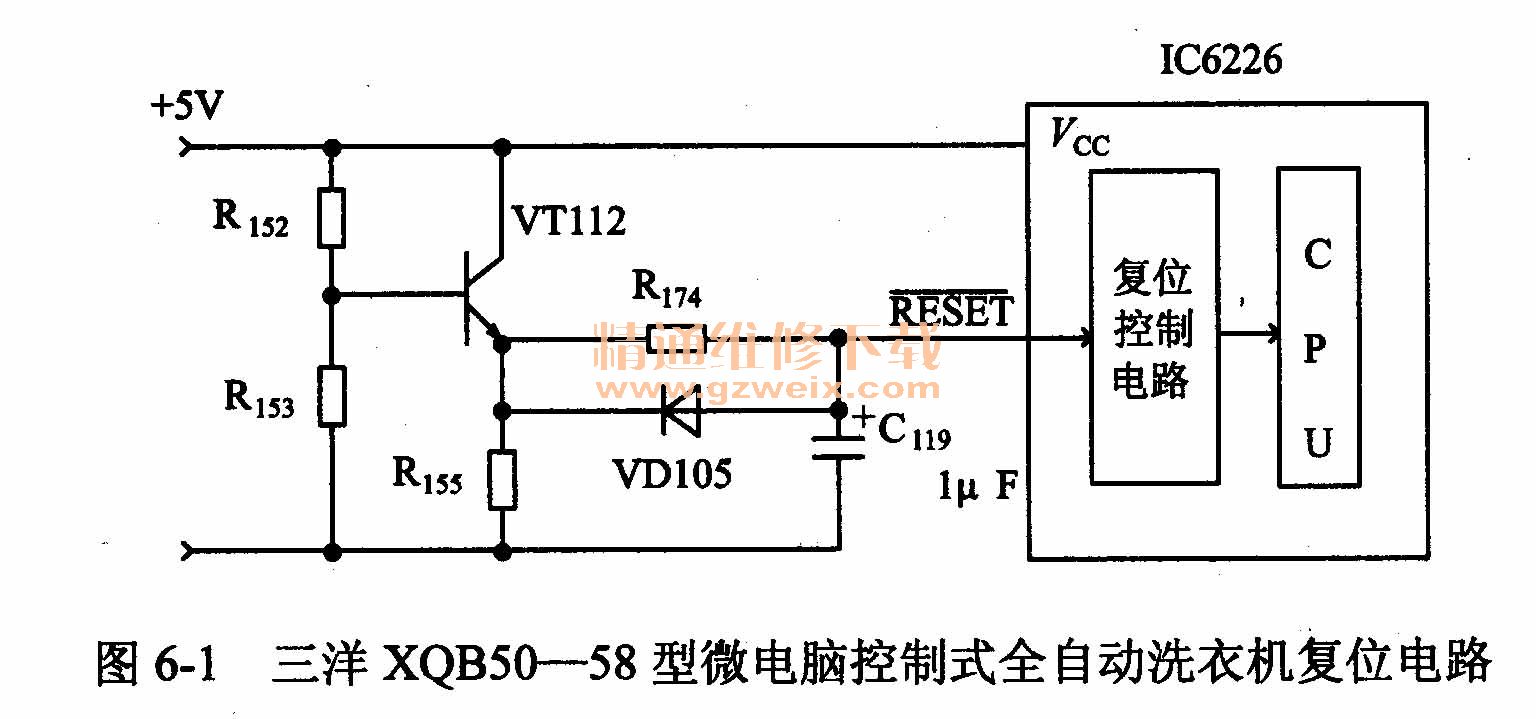

    （2）采用示波器检查微处理器控制芯片的时钟振荡引脚上的振荡波形正常，但检查微处理器IC6226的复位端上的复位电压始终处于低电平，正常情况下复位后的电压应上升为3.8 V左右。相关电路如图6-1所示。

    （3）对复位电路中的R152、R153、RI55、8174、VD105、C119等进行检查，结果发现R152电阻器的电阻值为∞，显然己经开路。

    2．故障处理
    更换一只同规格的3.9 kΩ的金属膜电阻器装上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
    提示
    当每次洗衣机接通电源后，＋5V电压一路加到微处理器IC6226的供电电压输入端；另一路经R152与8153分压后加到VT112晶体管的基极，使该管导通。这样，＋5 V电压就会经VT 112的发射极与R174电阻器，加到微处理器IC6226的RESET（低电平有效）端口，但由于电容器上的电压不会突变，故该电压先对0119电容器进行充电，在RESET接口端有一段时间为低电平，接口端RESET电压达到3.8V的时间要比微处理器VCC接口得到的15V电压要延迟一段时间，以使微处理器复位。故当R15：电阻器开路以后，复位电路就失去了复位功能，从而造成了上述故障。
    在图6-1所示电路中，VD105为钳位二极管，当某种原因使RESET接口端上的复位电压达到5.7 V时，就会使VD 105管导通，以保证RESET接口上的复位电压不会超过5.7 V,保护微处理器IC6226的RESET接口端不致因电压过高而损坏。
