三洋XQB55-118型洗衣机按压按键或洗涤结束后蜂鸣器有时不响
来源:本站整理  作者:佚名  2013-09-03 15:52:36

   据用户介绍,该洗衣机插上电源插头进行功能操作时,按压按键或洗涤结束后蜂鸣器有时不能鸣响。
    故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与微处理器控制的蜂鸣器控制电路有关。蜂鸣器控制电路主要由微处理器IC1(LM8783 )的34脚与压电蜂鸣器BZ1、功率驱动集成电路IC5 (LB1702 )等组成,相关电路如图6-4所示。检修时,可先对这部分电路进行检查。

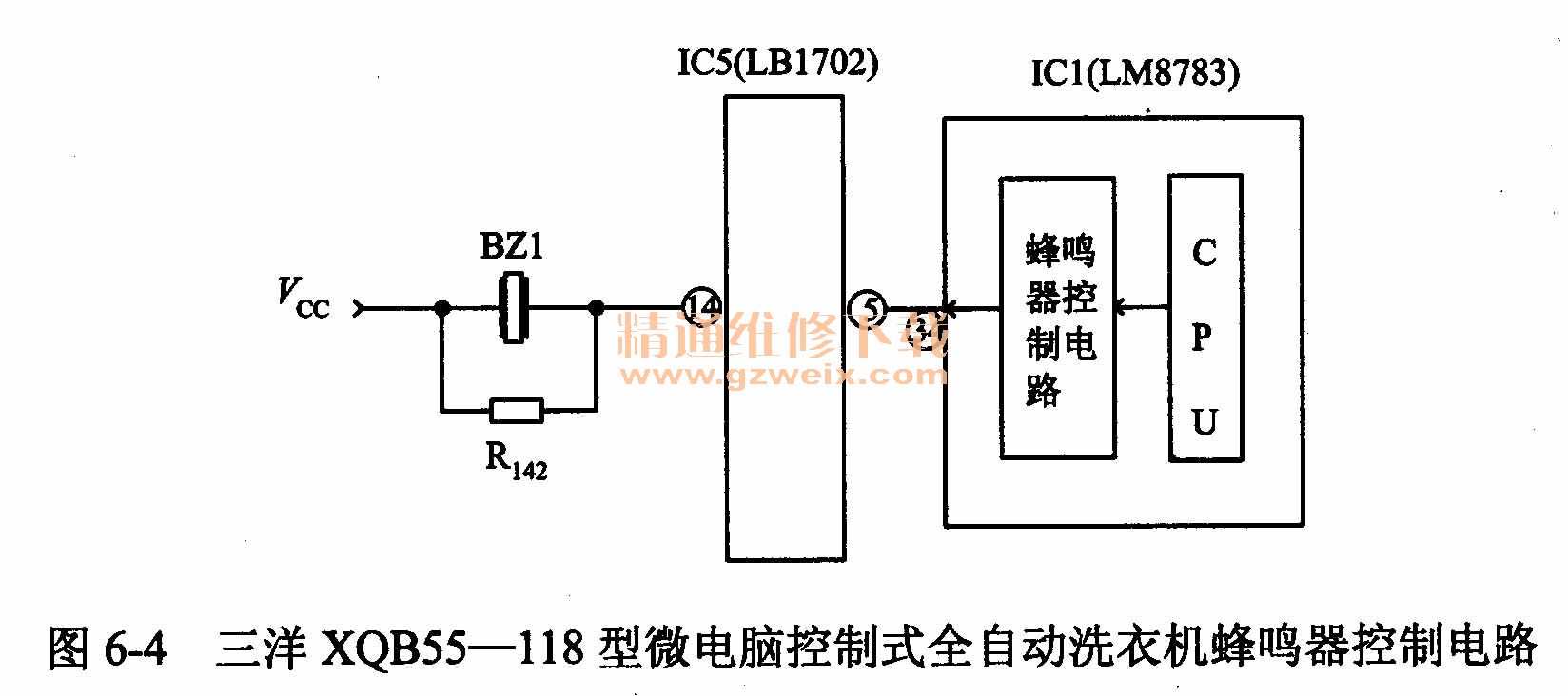

三洋XQB55-118型微电脑控制式全自动洗衣机蜂鸣器控制电路
故障检修
1.判断故障的大概部位
    (1)接通电源后,在按压操作按键时,测量微处理器IC1(LM8783 )的34脚输出的高电平基本正常。
    (2)测量功率驱动集成电路IC5 (LB1702)的14脚始终为高电平,正常在蜂鸣器可以鸣响时应为低电平。怀疑功率驱动集成电路IC5 (LB1702)本身损坏,检查发现IC5(LB1702)的⑤脚呈虚焊状态。
2.故障处理
加锡将IC5 (LB1702)的虚焊的⑤脚重焊牢固后,接通电源试机,洗衣机蜂鸣器的工作恢复正常,故障排除。
