故障现象
    据用户介绍，该洗衣机插上电源插头进行功能操作时，按压按键进行洗涤工作时，洗涤电动机只能做一个方向运转。
    故障分析

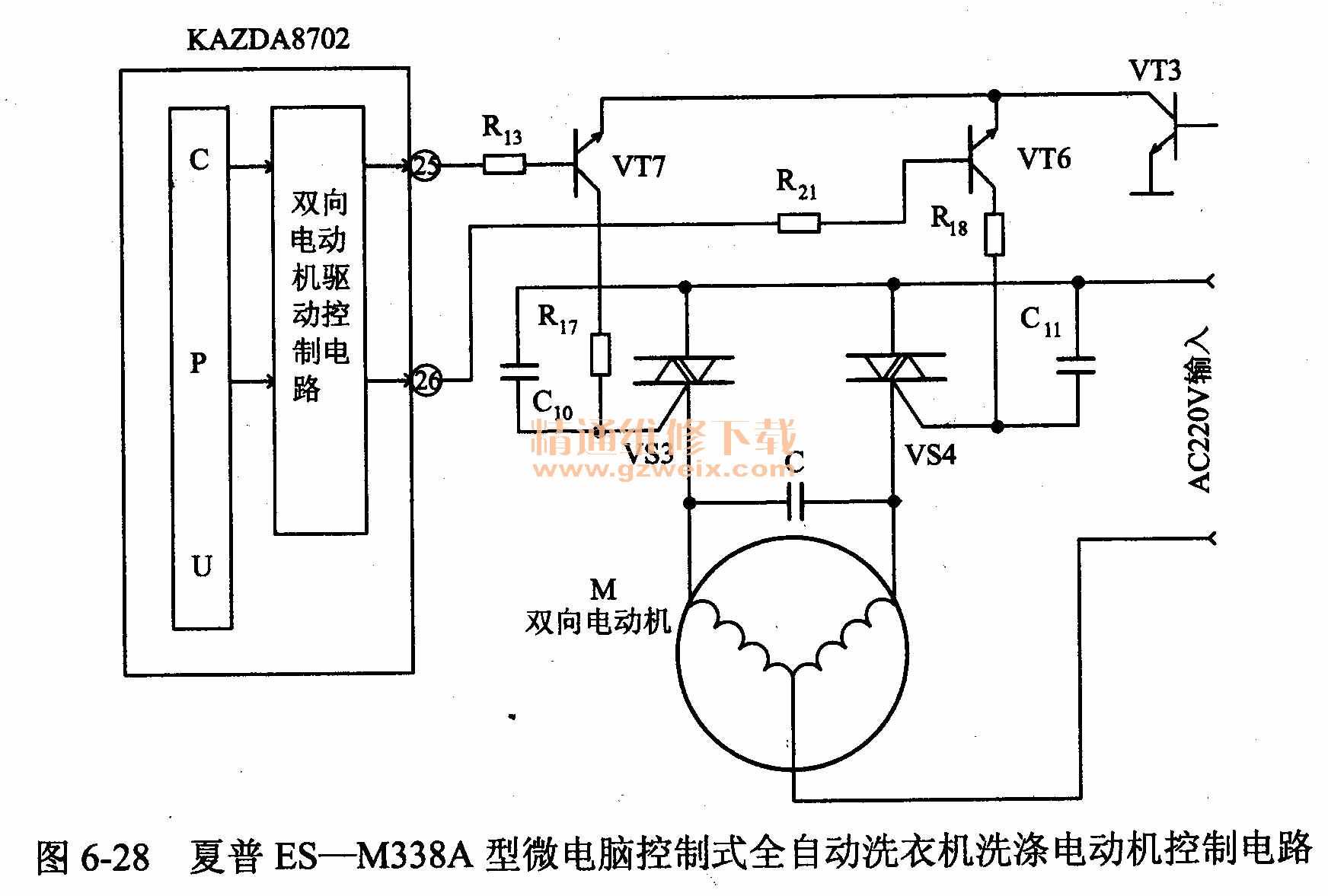

    根据用户介绍的情况来看，出现这种故障的部位通常与微处理器控制的洗涤电动机控制电路有关。该洗衣机的洗涤电动机的控制电路主要由微处理器KAZDA8702的25、26脚与VT7、VT8、双向晶闸管VS4、VS3、洗涤电动机M等组成，相关电路如图6-28所示。检修时，可先对这部分电路进行检查。

故障检修
   1．判断故障的大概部位
  1  （1）接通电源后，在按压操作按键进行正、反向洗涤工作时，测量微处理器KAZDA8702的25与26脚输出的高、低变化的电平基本正常，说明微处理器输出的控制信号基本正常。
    （2）测量加到两只双向晶闸管VS4、VS3控制栅极上的控制电平，结果发现加在VS3栅极上的电平基本正常，但VS4栅极上始终没有控制电平信号。
    （3）断电后，对VS4栅极与KAZDA8702的26脚之间的电路元件进行检查，结果发现开关晶体管VT8的三个引脚之间的电阻值均呈∞，显然己经损坏。
    2.故障处理
    更换一只新的、同规格的晶体管装上后，接通电源试机，洗衣机洗涤的工作恢复了正常，故障排除。
    提示
    洗涤电动机MXD的正、反向的工作受微处理器KAZDA8702的25与26脚输出的高、低电平的控制。当微处理器KAZDA8702的25脚输出的高电平使VT7管导通后，就会使VS3也导通，使洗涤电动机M的一个绕组得电进行一个方向的运转；当微处理器
KAZDA8702的26脚输出的高电平使VT8管导通后，就会使VS4也导通，使洗涤电动机M的另一个绕组得电进行另一个方向的运转，从而实现了洗涤电动机M的正、反向运转控制。故当开关晶体管VT8损坏以后，就会使洗涤电动机M的一个绕组一直无法得电，从而导致了上述故障。
