夏普ES-M338A型洗衣机按压按键或洗涤结束后蜂鸣器有时不响
来源:本站整理  作者:佚名  2013-09-11 09:08:20

故障现象
据用户介绍,该洗衣机插上电源插头进行功能操作时,按压按键或洗涤结束后蜂鸣器有时不能鸣响。
故障分析
根据用户介绍的情况来看,出现这种故障的部位通常与微处理器控制的蜂鸣器控制电路有关。蜂鸣器控制电路主要由微处理器KAZDA8702的⑤脚与压电蜂鸣器BZ1、VT4、VT3等组成,相关电路如图6-27所示。检修时,可先对这部分电路进行检查。

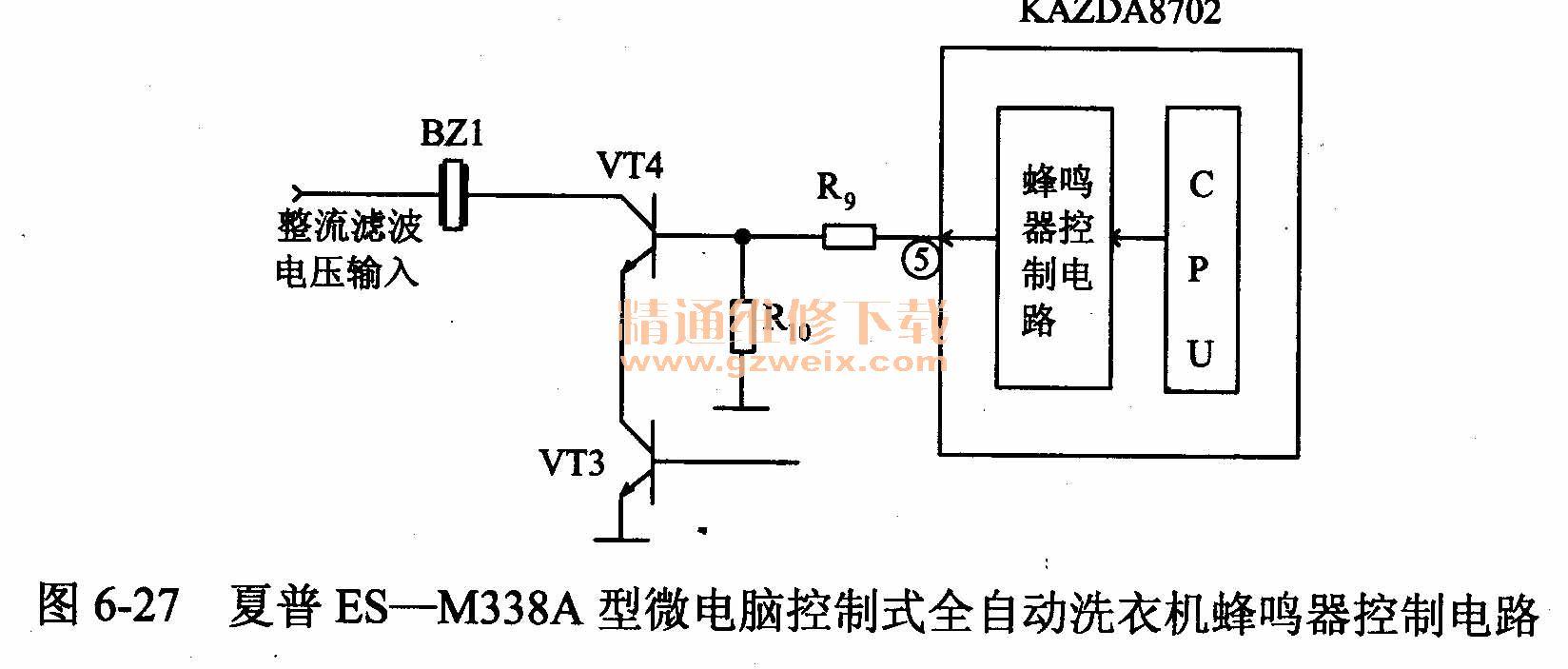

夏普ES-M338A型微电脑控制式全自动洗衣机蜂鸣器控制电路

      故障检修
   1.判断故障的大概部位
      (1)接通电源后,在按压操作按键时,测量微处理器KAZDA8702的⑤脚输出的高电平基本正常,但测量VT4管的基极电压有时为高电平时,蜂鸣器可以鸣响,有时在按压按键时为低电平,蜂鸣器不能鸣响,说明问题出在KAZDA8702的⑤脚到VT4晶体管的基极之间的电路中。
    (2)对KAZDA8702的⑤脚到VT4晶体管的基极之间的电路元件进行检查,结果发现R9电阻器的一只引脚呈虚焊状态。
    2.故障处理
    加锡将R9电阻器虚焊的引脚重焊牢固后,接通电源试机,洗衣机蜂鸣器的工作恢复了正常,故障排除。
