一台爱德XQB45-4DA型微电脑控制式全自动洗衣机，据用户介绍，该洗衣机插上电源插头进行功能操作时，按压按键进行洗涤工作时，洗涤电动机只能做一个方向运转。
    故障分析

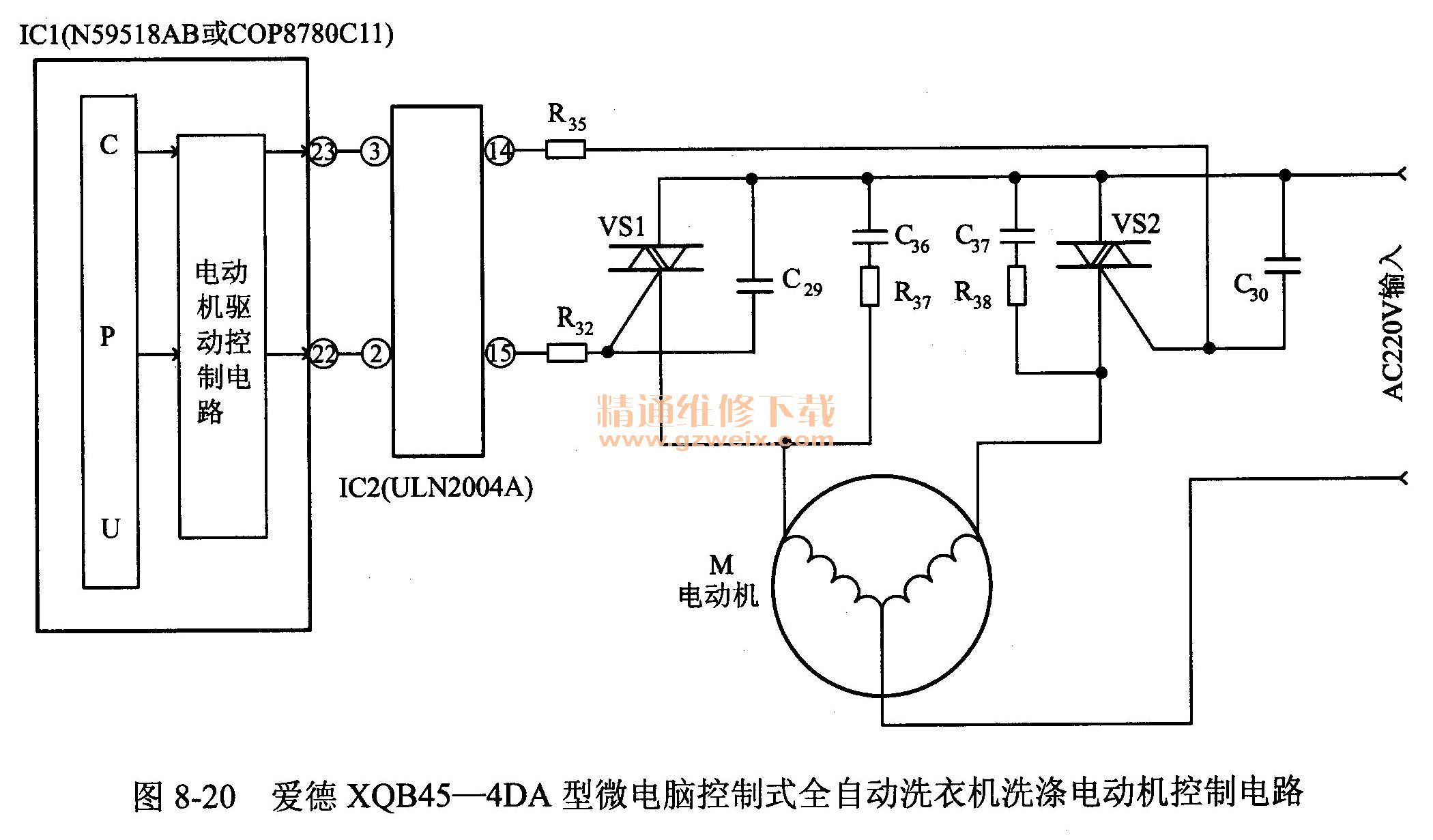

    根据用户介绍的情况来看，出现这种故障的部位通常与微处理器控制的洗涤电动机控制电路有关。该洗衣机的洗涤电动机的控制电路主要由微处理器IC1（N59518AB或COP8780C11）的23、22脚与功率驱动控制集成电路IC2（ULN2004A）、双向晶闸管VS2、VS1、双速电动机M等组成，相关电路如图20所示。检修时，可先对这部分电路进行检查。

故障检修
1．判断故障的大概部位
     （1）接通电源后，在按压操作按键进行正、反向洗涤工作时，测量微处理器IC1（N59518AB或COP8780C11）的23与22脚输出的高、低变化的电平基本正常，说明微处理器输出的控制信号基本正常。
   （2）测量加到两只双向晶闸管VS2、VS1控制栅极上的控制电平，结果发现加在VS2栅极上的电平基本正常，但VS1栅极上始终没有控制电平信号。
   （3）断电后，对VS1栅极与IC1（N59518AB或COP8780C11）的22脚之间的电路元件进行检查，结果发现R32电阻值呈∞，显然已经损坏。

    2．故障处理
    更换一只新的、同规格的电阻器装上后，接通电源试机，洗衣机洗涤的工作恢复了正常，故障排除。
