爱德XQB45-4DA型洗衣机按键不起作用且指示灯不亮也不能工作
来源:本站整理  作者:佚名  2013-11-13 09:05:05

    一台爱德XQB45-4DA型微电脑控制式全自动洗衣机,据用户介绍,该洗衣机插上电源插头进行功能操作时,洗衣机面板上的指示灯不亮,整机也不能工作。
   故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与整机的供电或系统控制电路有关。检修时,可先对这两方面电路进行检查。
    故障检修
1.判断故障的大概部位
     (1)接通电源后,测量加到电源变压器T1初级上的220V交流市电基本正常,次级输出12V左右的交流低压也无问题。
     (2)测量由二极管VD3~VD6组成的整流桥整流、C3电容器滤波后的约+12V直流电压正常,由VT3、R3、C7、VD8、C1;组成的串联简易稳压电路稳压后的+5V电压也正常,且该电压也加到了微处理器集成电路IC1(N59518AB/COP8780C 11)的工作电压输入端⑧脚上。
     (3)检查系统控制微处理器IC1(N59518AB/COP8780C11)的复位信号输入端14脚上的复位信号无问题,但用示波器检查时钟振荡电路②与③脚上无时钟振荡波形。相关电路如图17所示。

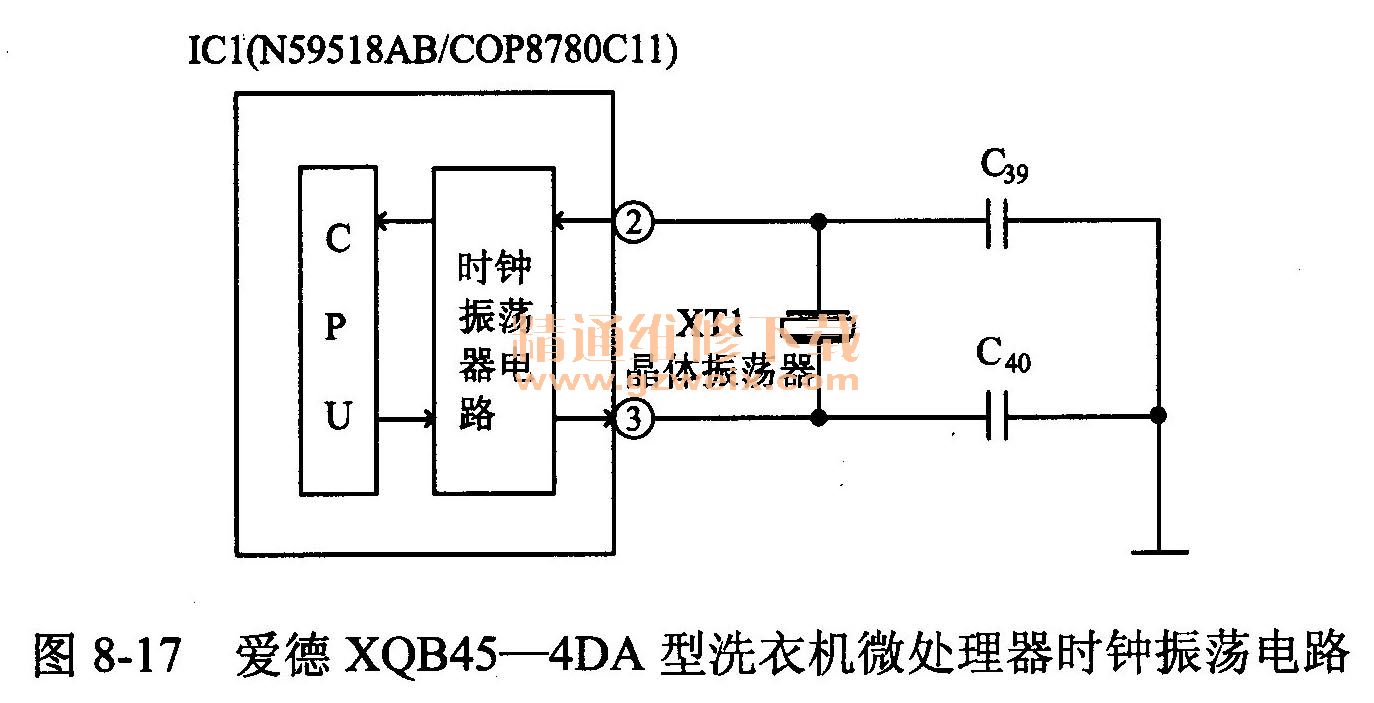

爱德XQB45-4DA型洗衣机微处理器时钟振荡电路

   (4)对IC1(N59518AB/COP8780C 11)的②与③脚及其两引脚之间连接的石英晶体振荡器XT1、C39与C40电容器进行检查,结果发现C40电容器的一只引脚锈蚀齐根部断裂,已失效。

    2.故障处理
    更换一只新的、同规格的电容器装上后,接通电源试机,洗衣机的工作恢复了正常,故障排除。
