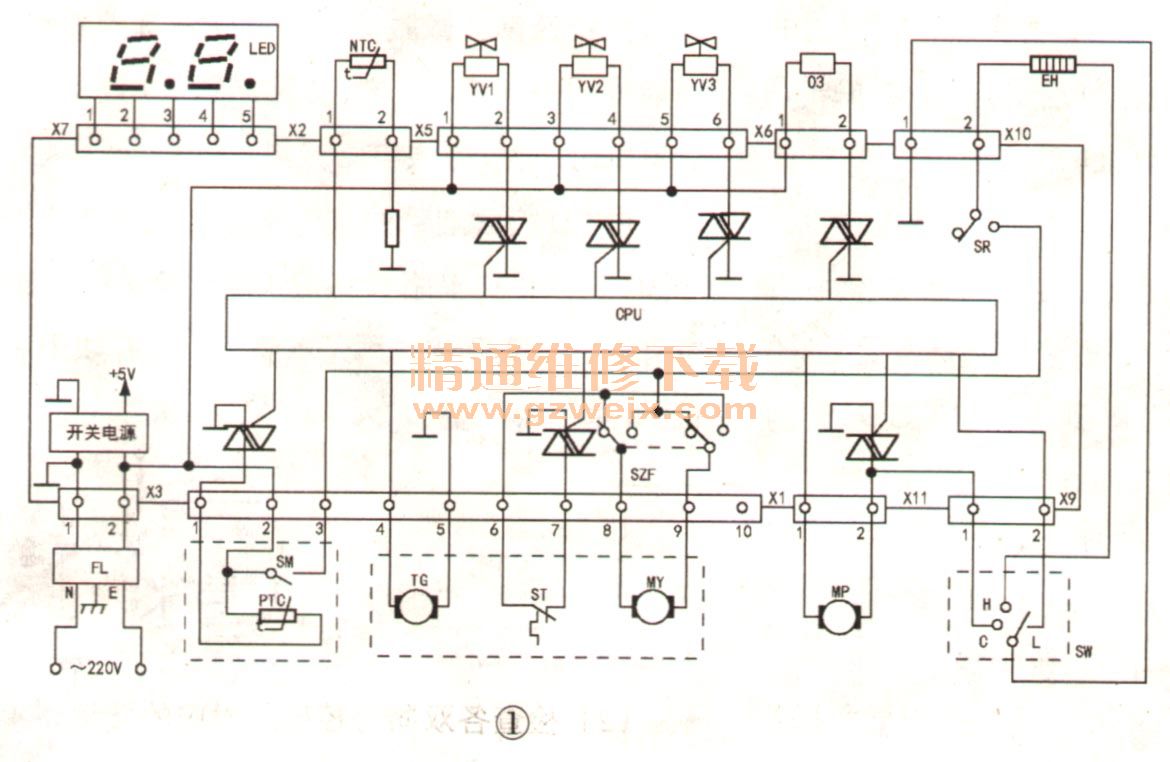

小鸭XQG50 -60711型洗衣机是采用CPU（微处理器）和数控技术的全自动洗衣机，具有模糊控制、LED数码显示、全程序自动检测、脱水自动调平、臭氧消毒、断电记忆等功能。其程序旋钮可预选14种工作程序，具有温度、速度、洗涤、预约、臭氧等5个按键。在运行过程中，数码管持续显示剩余时间，这时洗衣程序及参数不能改变，但通过选项按键可以查看相应的设定参数值。在程序执行过程中，如要改变工作程序或温度、速度、洗涤时间，需要在按压“暂停”键后，通过旋钮或按键进行修改。修改后按“启动”键，则洗衣机按修改后的程序或参数运行，该机控制原理电路如图1所示。

    该洗衣机具有故障检测及报警功能，针对不同的故障现象，以故障代码E1-E9来表示，代码含义及对应故障原因解析如下。
    故障现象1：插上电源插头，按“启动”键无作用，无任何故障代码及其他显示。
    此现象说明电源未接通或CPU系统未工作，检修方法如下：
   （1）220V交流市电未送达电路板。测接插件X3两脚无220V交流电压，滤噪电路FL有故障，X3插头、座接触不良或电源线断脱。
   （2）开关电源工作异常。电路板上开关电源无＋5V电压输出。
   （3）CPUM CPU复位电路有故障（不复位），时钟振荡电路停振，引脚虚焊、脱焊或CPU芯片不良。
    故障现象2：接通电源并启动，洗衣机不工作，显示代码“E1”。
    “E1”代码表示洗衣机电子门锁故障，主交流负载无220V交流电源，检修方法如下：
   （1）洗衣机门未关或未关好。
   （2们开关位置发生位移（塑料插销无法插入插孔内），可松开固定螺丝校正开关位置。
   （3）电子门锁损坏。可能是PTC正温度系数热敏电阻失效，感温双金属片开关SM触点氧化、锈蚀接触不良或连线断脱，需更换。
    故障现象3：洗衣过程中显示代码“E2”。
    “E2”代码表示水未及时排完等排水系统故障，检修方法如下：
   （1）排水管路不畅通。一般是排水滤网被绒毛堵塞，排水管弯折、压扁。
   （2）排水泵MP故障。设定脱水程序并启动，如MP有“嗡嗡”声，可能是电机MP电容失效，水泵叶轮腔内被掉入的手绢、发卡、硬币等异物卡住。如MP不转也无“嗡嗡”声，多为插件X11松脱或MP绕组烧断。
    故障现象4：洗衣机启动不久显示代码“E3”。
    “E3”代码表示在程序设定时间内未达到规定水位高度，即CPU未检测到水位开关SW常闭触点L端断开的信号，检修方法如下：
   （1）供水管网水压过低。
   （2）进水阀工作失常，如进水阀（YV1～YV3）轻微振荡并有“嗡嗡”声，说明进水滤网堵塞或阀芯卡滞。如无声则为接插件X6某针接触不良、引线断脱或水阀线圈烧断，水阀线圈正常电阻值约1kΩ左右。
   （3）水位开关SW工作失常。可能是插件X9接触不良，触点L积垢漏电，或SW内部漏气。
   （4）CPU或电路板有故障，可检修或更换。
