11．拆内外桶总成
    第一步：用13mm套筒拆下固定上平衡块的螺钉，如图40所示。

    第二步：取出上平衡块。

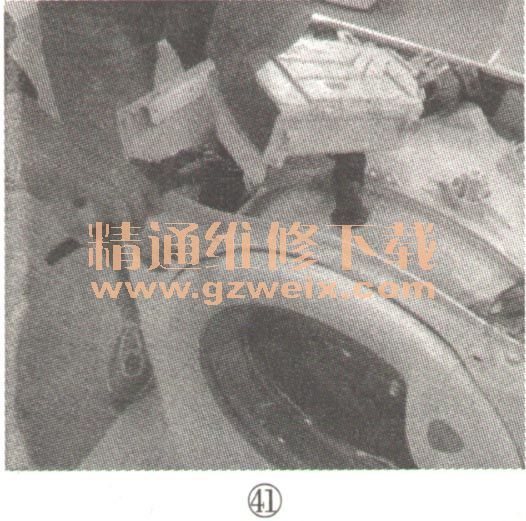

    第三步：拆去控制面板和横梁，用钳子拆下洗衣粉盒，如图41所示。

    第四步：先拆下外桶连接线束，再拆下悬挂弹簧，如图42所示。

    第五步：在外桶箱体之间放置隔离防护垫块，把洗衣机翻转倒置，如图43所示。

    第六步：用弹簧夹钳拆下排水橡胶管与排水泵连接环油8mm套筒拆下箱体与减震器连接螺钉，如图44所示。

    第七步：把箱体向上提出，取出内外桶总成，如图45所示。

    第八步：用13mm套筒拆下固定下平衡块的螺钉，如图46所示。
