滚桶洗衣机拆卸与检测图解（下）

来源：家电维修作者：佚名 2017-09-13 09:20:55

    9．拆门铰链
    第一步：用T25星型改锥拆下门铰链与箱体的连接螺钉，如图34所示。

    第二步：把机门总成先向上拉，再后向外拉，拆下机门总成，如图35所示。

    第三步：用T25、T20星型改锥拆下门内环，如图36所示。

    第四步：取出窗玻璃、门铰链和门钩等器件，如图37所示。

    10．拆电机

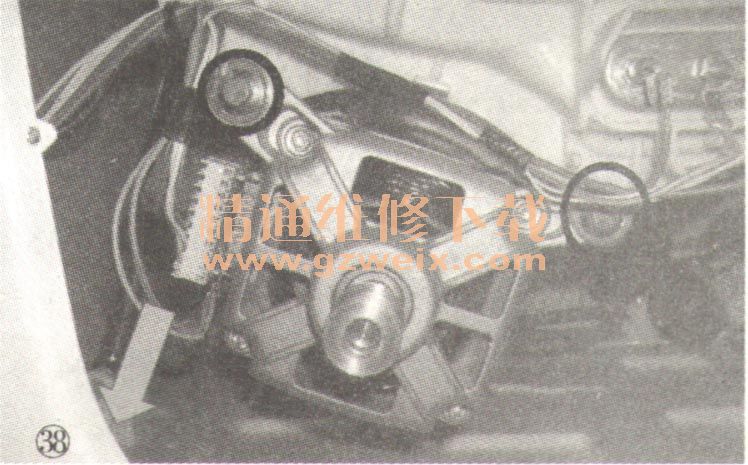

    先拆下电机引线，再用10mm套筒拆下固定电机的螺铆，最后拆下电机，如图38所示。

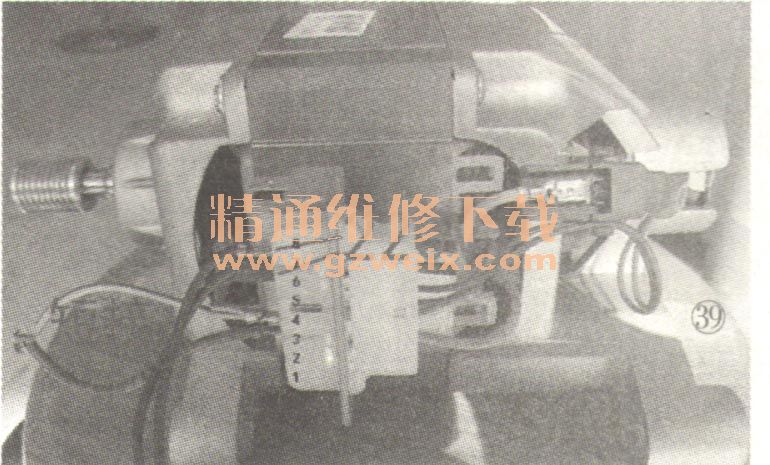

    电机的检测：滚桶洗衣机多采用串激电机或变频电机，其接线柱较多，如图39所示。拆下电机，先用导线短接其2、3端，然后在6、7端上加AC220V电压，如果电机转动正常，则表明电机是好的；否则，电机是坏的。
