三、延时门锁与发热丝控制电路原理与常见故障检修

    1．电路原理

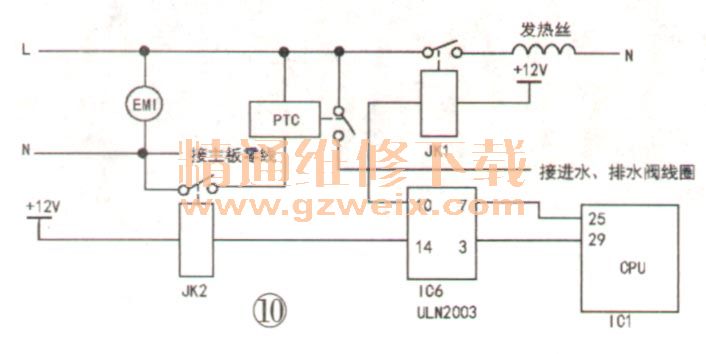

    延时门锁与发热丝控制电路原理图，如图10所示。当机子上电时，L、N经电源滤波器EMI后，火线并接门锁PTC、触点的一端后直接加到发热丝继电器开关JK1的一端；零线端一路接主板的开关电源，另一路接到继电器JK2触点的一端。当按压电源键主板得电工作时，指示灯点亮，CPU的29脚送出高电平到IC6、ULN2003反相器的③脚，从14脚输出低电平，使JK2继电器线圈两端有12V的电压，继电器工作，触头闭合，门锁内部的PTC有AC220V电压，双金属片发热变形延时1-3分钟后，门锁开关6A触头闭合，送电到进水、排水线圈一端。

    当需要温水洗涤时，CPU的25脚输出高电平送到ULN2003的⑦脚，从⑩脚输出低电平，从而使JK1继电器线圈两端有12V的电压，继电器工作，17A触头闭合，送电到发热丝对水温加热。

    2．常见故障检修
    例1：一台XQG50-807滚筒洗衣机，上电后指示灯会亮，蜂鸣器发出“滴、滴”的报警声音。

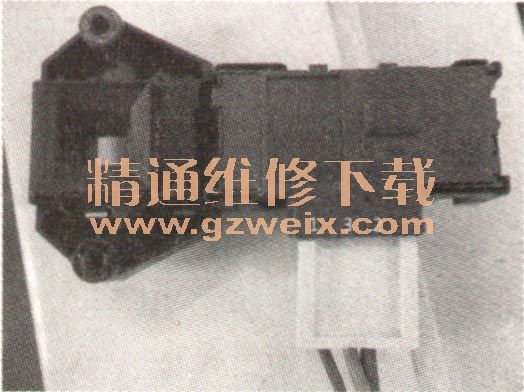

    分析检修：上门检查，按电源键，面板指示灯会亮，同时蜂鸣器发出“滴、滴”的报警声音，洗衣机洗涤、脱水功能都不能启动。检查开关电源＋12V、＋5V输出的电压正常，测量门锁，如图11所示的1、3端有AC220V，但是门锁触头就是不闭合导致进水、排水阀不供电而发出“滴、滴”的报警声音。

    撬开门锁后发现内部的PTC（热敏电阻）已经碎裂损坏，如图12所示，更换新的门锁后故障排除。
