150W扩音机推动集成块LA4112的代换
来源:本站整理  作者:佚名  2013-03-16 07:22:43

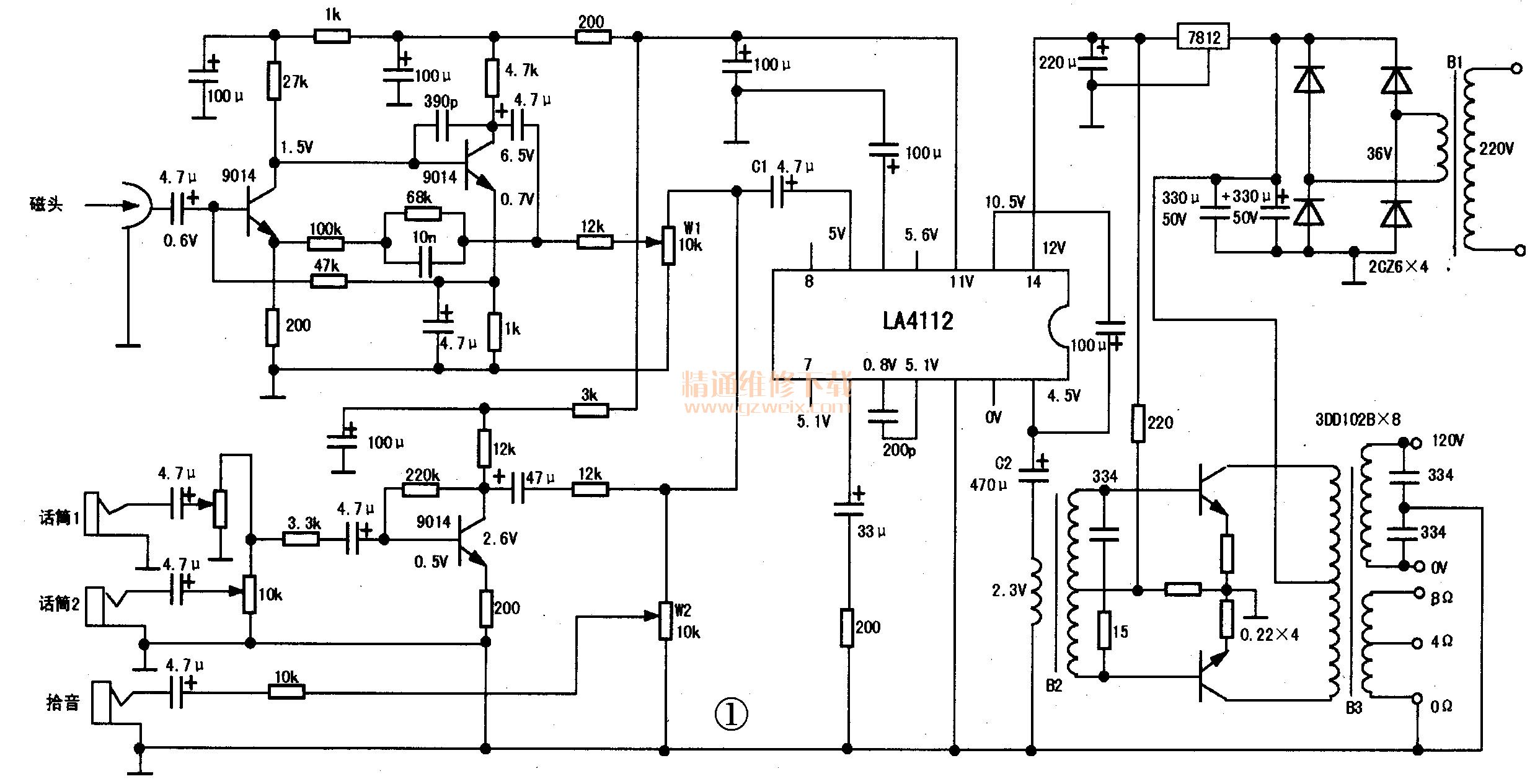

    很早以前修过一台150W的变压器输出扩音机,其推动集成块LA4112烧坏,造成无音频信号输出。该机相关电路见图1。

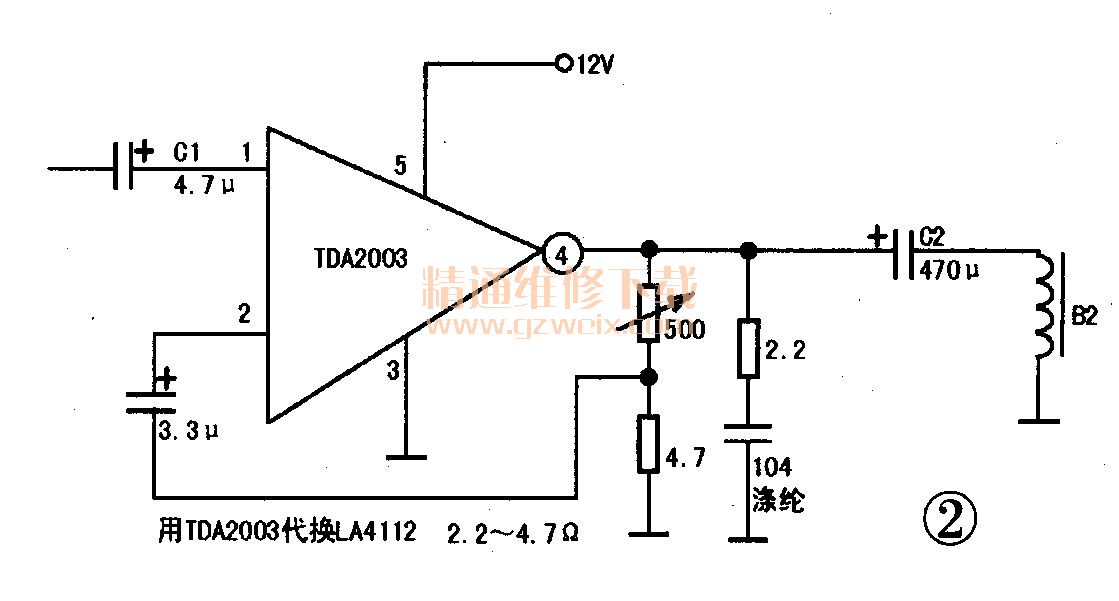

    从图1中可知,这是一款电路简洁可靠性很好的扩音机,用集成电路LA4112取代了复杂的多级推动电路。测LA4112供电脚电压为12V,输出电压为0v,必坏无疑。此块现在很难买到原型号,只能用其他功放集成块间接代换。代换前首先要搞清楚LA4112的性能参数,在9v供电4Ω负载时,Po=2.3W,在本机12V供电变压器初级作为负载情况下也有2.5W的功率输出。决定用功率余量大电路简洁的TDA2003代换。TDA2003参数:电压14V、负载2Ω,Po=10W;电压14V、负载4ΩPo=6W。在本机电压12V,变压器负载情况下至少有4.5W输出功率,拆除LA4112,在其12、14脚焊盘接一只100Ω电阻,用TDA2003组装功放模块接入电路,播放磁带状态下,把W1调到最大位置,微调TDA2003负反馈电阻,让B2初级线圈得到2V-3V电压,B2次级得到105V-110V电压,说明调试成功;把微调电阻换成固定电阻,修理完毕。
