检修山水AU-X1功放保护电路故障
来源:本站整理  作者:佚名  2013-06-21 06:45:07




二、故障检修实例

    例1:一台山水AU-X1功放,开机后指示灯一直闪烁,音箱中无声音

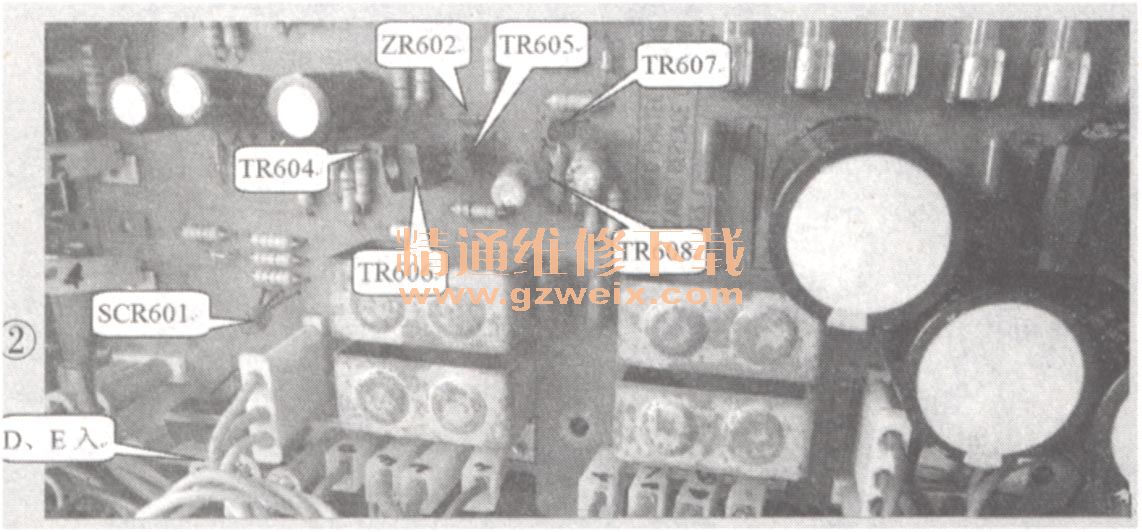

    分析检修:接入110V交流电压,按下功放电源开关,发现红色指示灯一直闪烁,没有听见音频输出继电器吸合的声音。打开功放底部的盖子,找出功放保护电路板,如图2所示,检查后未发现异常现象。

    用万用表测得整流桥输出端电压为31V,正常;电源稳压管TR601发射极电压为23.2V,正常;TR604集电极电压仅为1V,明显低于正常值7V;分压电阻R608 , R609的中点电压为17AV,正常。

    断电后在线检测ZR602正常,怀疑三极管TR604有问题,拆下来检测发现其正反向阻值均为753Ω,说明该三极管已击穿损坏。用C2238型三极管代换后故障排除。


    例2:一台山水AU-X1功放,开机后整机无反应,电源指示灯不亮

    分析检修:打开功放的底板,测得整机的电源保险10A/250V正常,测量变压器输出的各组电压正常,保险电阻R601后端有32V电压,但TR601的e极电压为0V。检测电路板未见虚焊现象,在路测量发现24V稳压二极管ZD601已击穿,电阻R602的表面有过热烧焦的痕迹,测其阻值为1 kΩ(正常)。更换ZD601及R602后故障排除。
