一乡镇文化站新购一对舞台音箱和一台双声道500W＋500W纯功放，以及一台调音台。没想到第一次使用就把高音扬声器烧毁，于是送我处修理，并一再说明一定要找出烧毁原因。

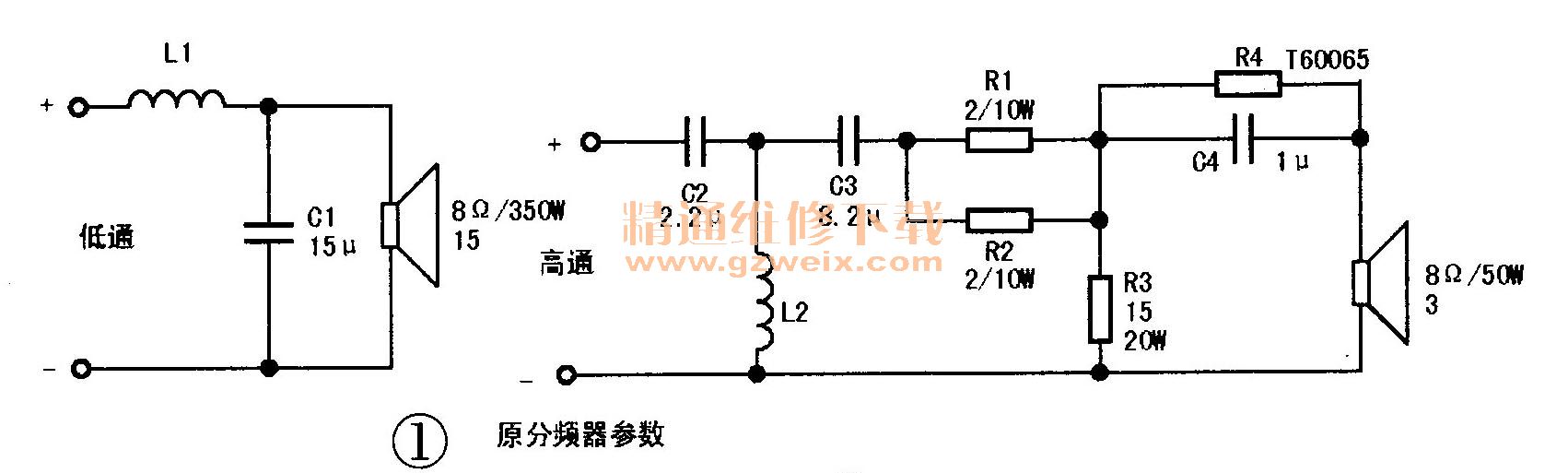

    拆开音箱，拿出分频器，画出分频器电路图如图1。

    从图1中可知，低通部分基本上看不出什么问题，而高通部分似乎有些不靠谱。音频信号经过C2选出高频信号，经过L2进一步旁路掉不需要的中频成分，通过C3加到R1、R2（R1、R2并联为M/20W电阻，也是高音扬声器的限流电阻），经过R3（15Ω/20W）分流，通过C4和R4加到高音扬声器。R4是一种黄色圆片形器件，型号T600659和CRT彩电蓝色逆程电容外形一样，用万用表R×1挡测量其阻值为0Ω，换句话说C4是被短路的。这样一来，高频信号经过C2之后几乎是直接加在R3和高音扬声器音圈上，R1、R2并联后限流作用很微弱。从两块分频器电路板上元件损坏情况表明，两块板上都是L1、L2发热引起匝间短路，R3烧炸开路，高音音膜线圈发黑匝间熔断开路。将L1、L2重新绕制，R3用两只6.2Ω/ 10W电阻串联代换，高音音膜咨询经销商答复其功率为50W，于是购两只音膜更换。试听，发现一个问题，感觉低频强劲，中频朦胧，高频量感太小，明显与低频不匹配，只有在调音台上刻意渲染高频增益才会有改善，这就是烧高音扬声器的原因。

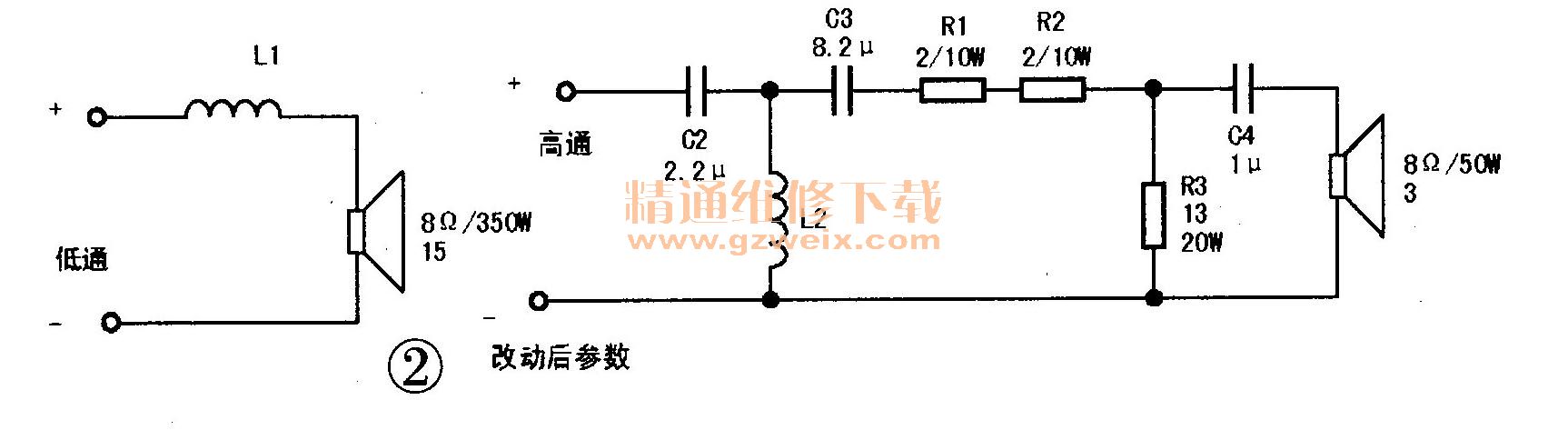

    15英寸的低音扬声器有350W的功率，现在只承担低频重放任务，应该有中频扬声器才合理，而眼下配装中频扬声器不现实，重放中频的任务让15英寸扬声器承担。果断焊下C1再试，中频量感大增。低频、中频平、衡，高频却感觉过亮，于是把R1、R2（见图2）由并联改成串联，焊下R4 ，此时高频量感与低中频搭配良好，交付使用3个月后电话回访，音箱使用效果良好。
