接修一台先锋1490Z型功放，工作时声音小且失真。询问得知由于用户使用不当将A声道输出短接而烧毁A声道。

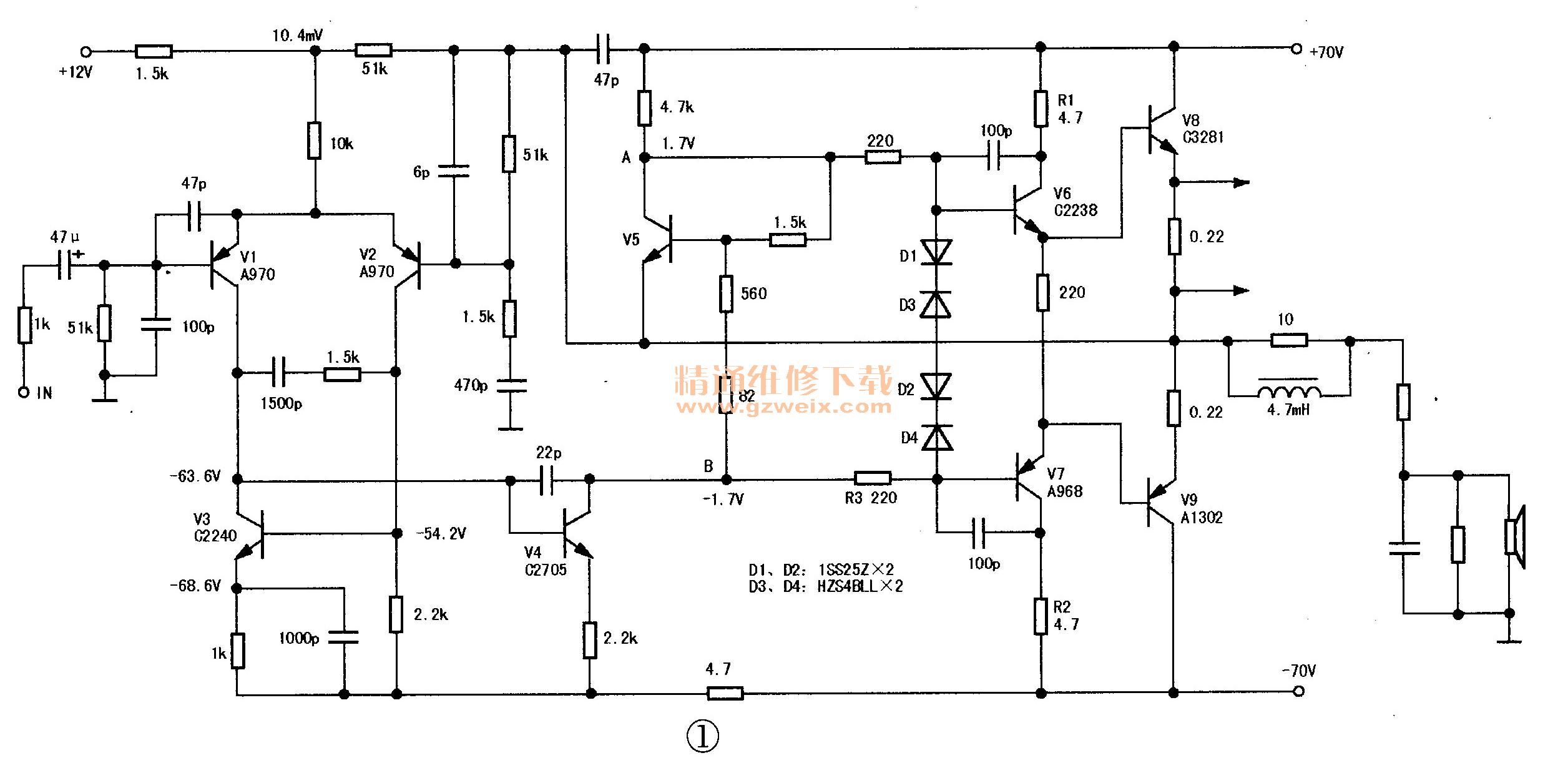

    实绘该功放电路图如图1所示。因为功放短路损坏，电压放大级损坏的可能性很小，所以重点从后级查起。将A，B两声道推动管、功率管焊下测量，无损坏。开机，测A声道A、B两点之间电压为0V，正常应该为2.2V，测D1、D2、D3、D4全部击穿，D1、D2型号为1SS252可用1N4148代换，D3、D4为HZS4BLL可用国产12V稳压管代换；测R2、R2断路，用国产1/4W金膜电阻代换；测V5未损坏。接通电源，开机测前级电压基本正常（与图中所标示值大致相符），A、B两点之间电压应为2.2V（如不是，请重新检查前级元件），对地电压应为45V左右（因未负反馈）。同样，将B声道检查代换完毕。

    将A，B两声道装上推动管（用A940、C2073代换）、功率管（用A1302、C3281），在功率管集电极上串加一只5Ω/2W保护电阻（防止意外损坏功率管，这一步不能忽略），开机测量两声道各点电压基本正常，各元件无发热现象，关机拆去保护电阻。
    另外一本机保护电路也被烧毁，因其电路比较常见，可参照其他保护电路修复，在此不再赘述。
