一套普迪仕（PDIS ）PDS-9256智能广播系统最近出现故障：停电后再次来电时不能正常工作，检查得知是智能广播控制系统时间不对造成的，因为来电后显示屏上显示的时间变成“00:00”，每次来电后必须人工校时方可工作，而之前正常时无需这样做。
    参考电脑主板上的CMOS时钟原理可知，该机内应该安装有后备电池，以保证断电后时钟电路仍然工作，并且故障原因可能是后备电池已没有电量，换上一粒电池即可。
    拆开该机，发现主板正面的芯片有NXP   LPC2134、VLSIVS1002D、Hynix HY27UF082G2A、74HC573、PDIUSBD12、MC34063和AMS1117，如图1所示。查找资料得知：NXP LPC2134系Philips公司生产，是一款支持实时仿真和嵌人式跟踪的16/32位ARM7TDMf-S单片ARM微控制器；VLSI VS1002D是MP3解码芯片；Hynix HY27UF082G2A是海力士公司生产的256MB Flash芯片，本机是用于存储MP3歌曲；74HC573是八进制3态锁存器，用于前面板LED屏显示；PDIUSBD12是USB接口控制芯片，用于借助USB线与电脑进行通信；MC34063和AMS1117是普通的电源控制芯片。上述这些芯片均与机器时钟无关。

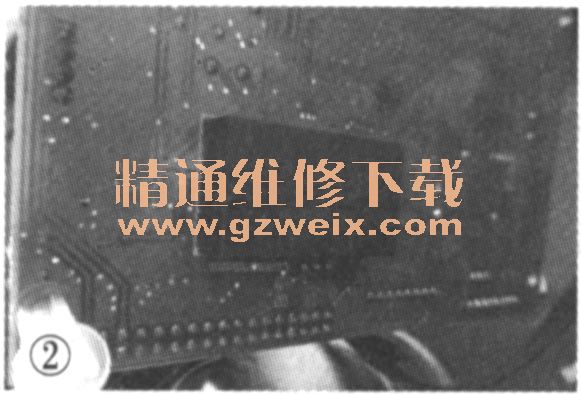

    就在笔者一筹莫展之际，突然发现PCB板正面右下角有双列24针焊点，很明显电路板反面有元件。拆下固定螺钉，将PCB板翻转过来，果然背面有一个标有“SD2300AP”字样的黑色模块，如图2所示。

    SD2300系列芯片是一款内置晶振、支持串行接口的高精度实时时钟芯片，其引脚功能见表1。该系列芯片在25±1℃条件下可保证时钟精度为±5ppm （ppm表示百万分之一），即年误差小于2.5分钟；该芯片内置时钟精度调整功能，．可以在很宽的范围内校正时钟的频率偏差，能以最小分辨率3.052ppm来进行校正，通过与温度传感器的结合可以设定适应温度变化的调整值，实现在宽温度范围内高精度的计时功能；内置串行NVSRAM（非易失性存储），擦写次数可达100亿次；内置一次性电池，在外部掉电情况下使用时间超过五年。

    由表1可知，通过测量③脚（TEST）电压即可判断SD2300AP内部电池是否还有电量，用万用表实测得该脚电压为0V，至此可以断定故障原因就是SD2300AP内部电池电量耗尽。由于SD2300AP的②脚（VBAT）是厂家预留的外接电池端子，因此只要装一粒电池为其供电即可。笔者找来一个电池座和一粒CR2032锉电池，先将电池座的正负极分别焊上一根红、黑导线，再将黑导线焊接到电路板的接地端，红导线焊接到SD2300AP的②脚，并用热熔胶将其固定至合适位置，检查无误后装上电池，人为断电测试几次后，屏幕上显示的时间均正常，看来故障已排除。
    仔细观察PCB板，发现其正面左下角有电池插座的标识（见图1），可能是厂家出于成本等因素考虑没有安装罢了，若手中有相同型号的电池座直接焊上即可。
