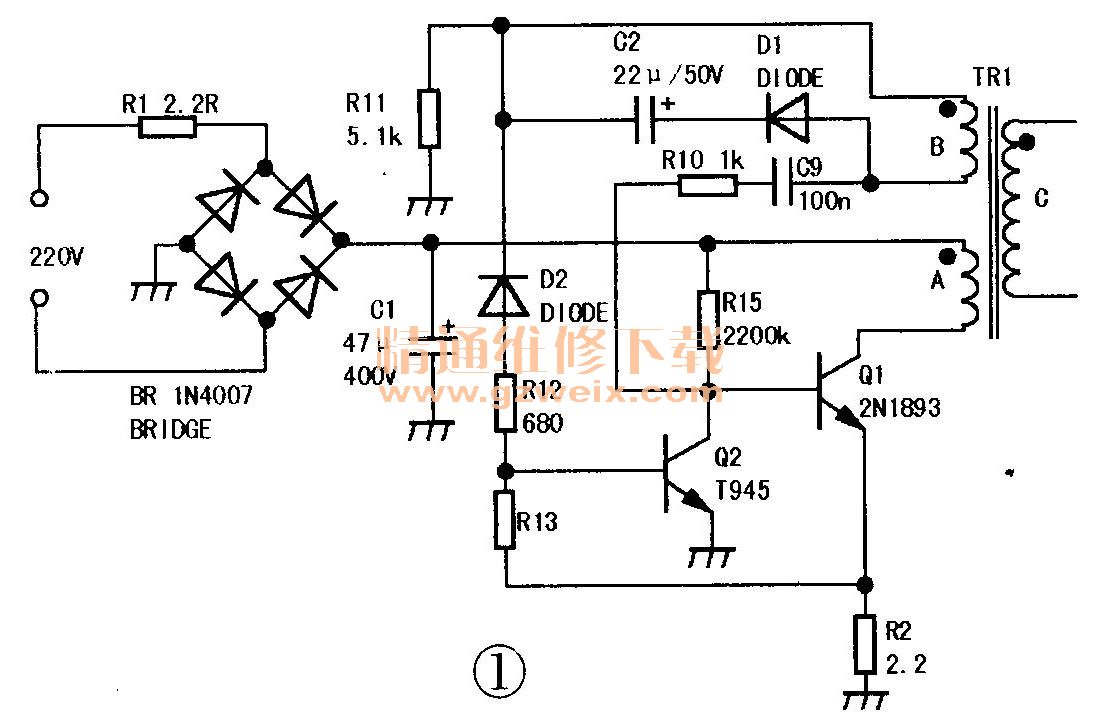

小型功放是台式电脑常备的多媒体音频设备，因长时间待机工作，故高压侧故障率较高。下面我们从两个方面来分析此款电源开关管的工作原理。为了分析方便，按实物绘制出其高压侧的电路见图1。

    通过对开关管工作条件的分析，不难发现在激励电路部分1kΩ贴片电阻R10（见图2、图3）在电路中的作用—为Q1提供维持饱和导通直至线圈A磁饱和的工作电压。C9与R10组成了微分电路，R10的阻值与C9容值的积为Q1的导通时间常数，决定着此款开关电路的振荡周期。



    另外，脉冲变压器的每个绕组两端均设计了一只二极管与一只电容串联构成的尖峰脉冲吸收回路，还有其他相关电路，这里为绘图方便均略去了。
    例如：此款多媒体音箱，插电开通电源开关，指示灯不亮，无音频信号输出。初步检查其，电源线、开关及保险均正常。开盖检测，发现脉冲开关变压器输出侧无交流电压信号输出，意味着其开关管没能正常工作。用数字表二极管检测此开关管各极间的PN结均正常。性能正常的开关管依然不能工作，无非有以下两种情况：一是启动电路部分故障引起开关管无法启动；一是激励电路部分故障引起的开关管无法维持正常振荡工作。
    检测发现其激励电路部分的R10（1kΩ）贴片电阻开路，从旧电路板拆下同型号贴片电阻焊接上，检测其他部分电路无异常后加电测试，输出端的电源指示灯发光正常，加音频信号测试功放工作正常。
